Hålskruv M10 x 1 DIN 7623

Hålgängsskruv M10 x 1 (Banjo-bult) för hydrauliska förbindelser

Produkt: Hålgängsskruv M10 x 1 DIN 7623 från Cohline (MPN: 316.32.43). Denna hålgängsskruv, ofta kallad en banjo-bult, är avsedd för hydrauliska förbindelser där medium (t.ex. broms- eller kopplingsvätska) ska kunna passera genom bultens inre hål och avgreningar.

Funktion

• Banjo-bulten leder vätska genom ett internt kanalsystem, så att ett rör eller banjo-koppling kan anslutas vinkelrätt mot komponentens bultaxel.
• Säkerställer tät förbindelse mellan hydraulikledning och komponent (t.ex. bromsok eller huvudcylinder) vid användning av lämpliga banjo-fästen och packningar.
• Möjliggör flöde och samtidigt mekanisk infästning i samma komponent, vilket är standard i motorcykel- och bilbromsinstallationer.

Material och yta

• Material: Stål. Stål ger nödvändig styrka för att motstå spänning och moment vid montering samt de mekaniska belastningarna i hydrauliska kretsar.
• Färg/yta: Silver. Vanligtvis galvaniserat eller förkromat stål för korrosionsmotstånd — yttypen bör kontrolleras mot delens leverantörsspecifikationer vid behov av extra korrosionsskydd.

Dimensioner och tekniska mått

• Axelgänga: M10 x 1,00 (fint gänga enligt DIN 7623).

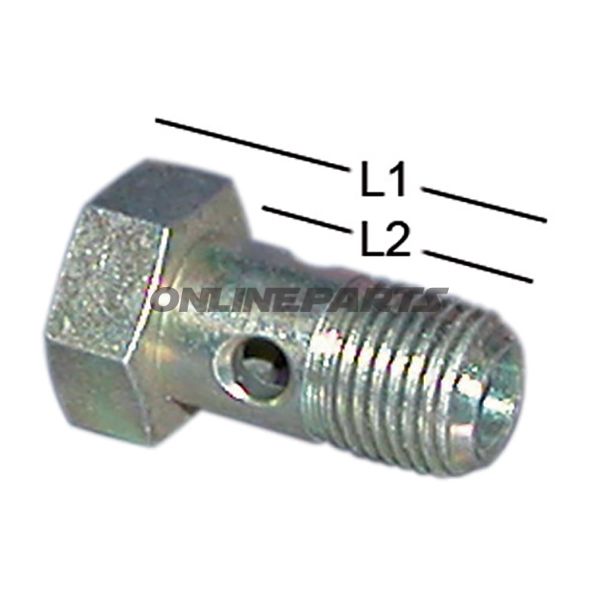

• Längd 1 (total längd / mätt från undersida huvud till bultände beroende på referens): 24 mm.
• Längd 2 (intern eller delmätning, typiskt gänglängd eller avstånd till banjo-axel): 19 mm.
• Innehåller inte bleed-ventil (luftningsventil) eller kontakt för bromsljuskontakt.

Kompatibilitet och användning

• Utformad för användning i hydrauliska system, t.ex. motorcykelbromsar och kopplingssystem, där en banjo-anslutning krävs.
• Kontrollera gängtyp och -längd samt banjo-flänsmått på den avsedda komponenten före montering för att säkerställa korrekt passform och tätning.
• Använd lämpliga tätningsbrickor (koppar- eller aluminiumbrickor beroende på tillverkarens rekommendation) vid montering för att undvika läckage.

Tillverkarinformation

• Tillverkare/varumärke: Cohline. MPN (tillverkarens artikelnummer): 316.32.43.
• GTIN: Ej angivet för denna post — kontakta leverantör om GTIN/artikelnummer krävs för inköp eller lagerhantering.

Säkerhet och monteringsanvisning

• Dra åt med lämpligt moment enligt tillverkarens eller servicehandbokens anvisningar för att undvika överdragning och skada på gängor eller banjo-flänsar.
• Byt tätningsbrickor vid varje demontering för att säkerställa beständig täthet.
• Inspektera för korrosion eller skador före montering — skadade hålgängsskruvar kan ge interna läckage och försvagad mekanisk hållbarhet.

Tekniska data (sammanfattning)

• Gänga: M10 x 1,00
• Längder: 24 mm / 19 mm (angivet som Längd 1 och Längd 2 i produktdata)
• Material: Stål
• Färg: Silver
• Utrustning: Ingen inbyggd luftningsventil eller bromsljuskontakt
• Tillverkare: Cohline, MPN 316.32.43

Kontakta leverantören eller se teknisk dokumentation om du behöver specifika toleranser, ythanteringstyp eller testcertifikat för användningar med höga krav.
