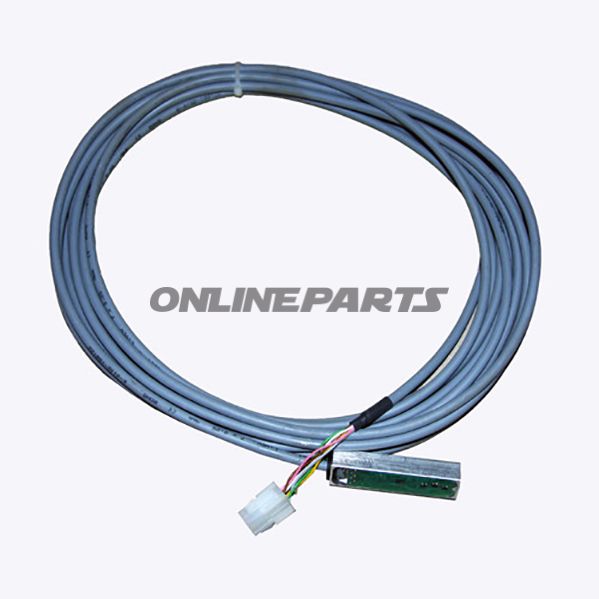

Hall-sensorkabel till CLT-liftar, 7,20 m
Produkt: Hall-sensorkabel för mätning av varvtal på kulledsknutmutter i Nussbaum CLT-liftar. Varumärke: Nussbaum. MPN: 652.46.23. GTIN: 4062154001865.
Detta kabel med inbyggd Hall-sensor är avsett att registrera rotationshastigheten på den återcirkulerande kulledsmuttern i lyftmekanismer. Sensorens signal används typiskt som indata till styrsystemet för att fastställa position eller hastighet, vilket är relevant vid diagnostisering, underhåll och utbyte av defekta sensorer på etablerade verkstäder och hos erfarna motorcykelentusiaster, mekaniker och montörer av bil- och lyftutrustning.
- Funktion: Registrerar varvtal via Hall-effekten, som genererar en elektrisk signal proportional med rotationshastigheten. Signalet kan användas för kontroll- eller övervakningsändamål i lyftstyrning.
- Längd: 7,20 m kabel, dimensionerad för att nå från sensormonteringen till styrningen i typiska installationslayouter för skärställ och tvåpelars lifter.
- Kompatibilitet: Lämlig för Nussbaum Uni Lift CLT (skjut-stativet) och tvåpelars lifter modell HDL 6500. Passar installationer där den ursprungliga Nussbaum-sensorn används.
Materialval och konstruktionsanteckningar
Kabeln är utförd med isolering och ytterkappa vald för mekanisk slitstyrka och flexibilitet vid vanligt verkstadsbruk. Hall-sensorn är en solid-state-enhet utan rörliga delar, vilket ger god motståndskraft mot vibrationer och frekventa start-stopp-belastningar. Kontakter/termineringar följer fabriksspecifikationer för att säkerställa korrekta elektriska anslutningar till Nussbaum-styrenheter.
Tekniska egenskaper och tillämpning
- Kontaktfri mätning via Hall-effekten, lämplig för roterande element med magnetfält eller magnetiska markörer.
- Längden på 7,20 m ger flexibilitet vid ledning i kabelkanaler och längs lyftkolonner.
- Robust konstruktion för verkstadsmiljöer; designad för att motstå vanlig mekanisk påverkan och vibration.
Installation och praktiska överväganden
- Kontrollera pinout och polaritet vid byte för att undvika fel i styrsignalen.
- Se till korrekt fäste och kabelavlastning vid monteringspunkter för att minimera slitage.
- Vid diagnostik: jämför sensorsignal med tillverkarens specifikationer och lås utrustningen i säker position före arbete.
Produktens identifikation genom Nussbaum-varumärket samt MPN 652.46.23 och GTIN 4062154001865 gör den direkt igenkännbar i reservdelar och vid beställning från auktoriserade leverantörer. Beskrivningen är avsedd för fackpersoner som ska bedöma lämplighet i befintliga installationer eller utföra reservdelsutbyte.
