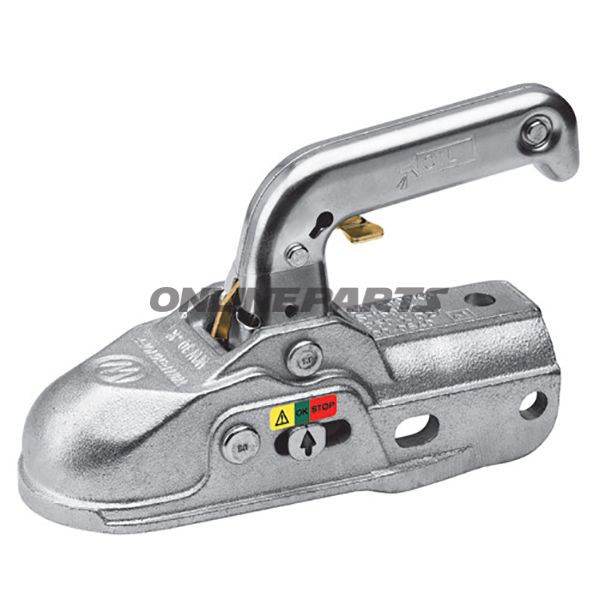

Kulsbart koppling WW30-K + Z för körning med totalvikt 3 000 kg

Produktöversikt: Kulsbart koppling WW30-K + Z, avsedd för släpvagnskoppling med sammanlagd släpvagnsvikt upp till 3 000 kg och maximal dragstångbelastning (stött) 150 kg. Modellen levereras med mekanik och funktioner för säker enkel handpåtagning och löpande kontroll av kopplingens tillstånd.

• GTIN: WW30
• MPN: 338.40.13

Funktion och manövrering

Kopplingen är designad för montering på vanliga dragstänger (enkel) med invändiga rördiametrar Ø 35, 40, 45, 46, 50 eller 51 mm. Öppning sker genom en lutning av handtaget framåt; stängning sker automatiskt genom att trycka handtaget nedåt eller vid lodrät belastning från stödhjul/stödben. Handtaget har ett integrerat lås som förhindrar oavsiktlig öppning, och det finns möjlighet att montera kontaktstöd i handtaget för praktisk kabeldragning.

Indikator och säkerhet

Kroppens sida är försedd med en multifunktionell display som visar:

• Om kopplingen är öppen eller stängd
• Eventuell slitage både på kopplingen och på kuldelen

Det finns också möjlighet till stöldskydd via ett nyckellås-system integrerat i handtaget (ROBSTOP WW 30-K).

Material och konstruktion

Kroppen är tillverkad i formbart gjutjärn ( temperguss), ett material som ger god tryckstyrka och slitstyrka under belastning. Materialvalet är gjort med fokus på mekanisk hållbarhet och stabilitet vid trailerbelastningar upp till angivna gränser. Kopplingens inre mekanik och låsmekanismer är utförda med standardiserade toleranser för att säkerställa korrekt passform och funktion tillsammans med vanliga dragstänger.

Tekniska data

• Typ: WW30-K + Z
• Lämplig för dragstång (yttre diameter): Ø 35 / 40 / 45 / 46 / 50 / 51 mm
• Total släpvagnsvikt: upp till 3 000 kg
• Dragstångbelastning (stödvikt): 150 kg
• Borrar diameter (monteringsbultar): 12,5 mm
• Anslutning ( kula/hållare): 54 mm
• EF-godkännande: nr. 00-0640 e1

Kompatibilitet och användningsområden

Kulsatsen är lämplig för konventionella släpvagnskonfigurationer och för de flesta standardtillståndprofiler inom angivna diametrar. Den passar fordon och släp där en koppling med 54 mm anslutning och godkännande enligt angiven EF-typegodkännande krävs.

Anmärkningar till montage och underhåll

• Kontrollera att dragstångens diameter matchar någon av de angivna måtten och att monteringsbultarna passar till 12,5 mm borrhål.
• Efter montering bör indikatorer för stängt/öppet läge kontrolleras utan belastning och under lätt belastning för att säkerställa korrekt låsning.
• Periodisk kontroll av slitage på kopplingsytor och smörjning av rörliga delar rekommenderas enligt allmän verkstadspraxis.

Väsentliga produktdata för fackfolk: MPN 338.40.13 och GTIN WW30 kan användas vid inköp och reservdelar. EF-godkännelse 00-0640 e1 dokumenterar typgodkännandet för användning i godkända släpvagnskonstruktioner.
