Glödstartbrytare

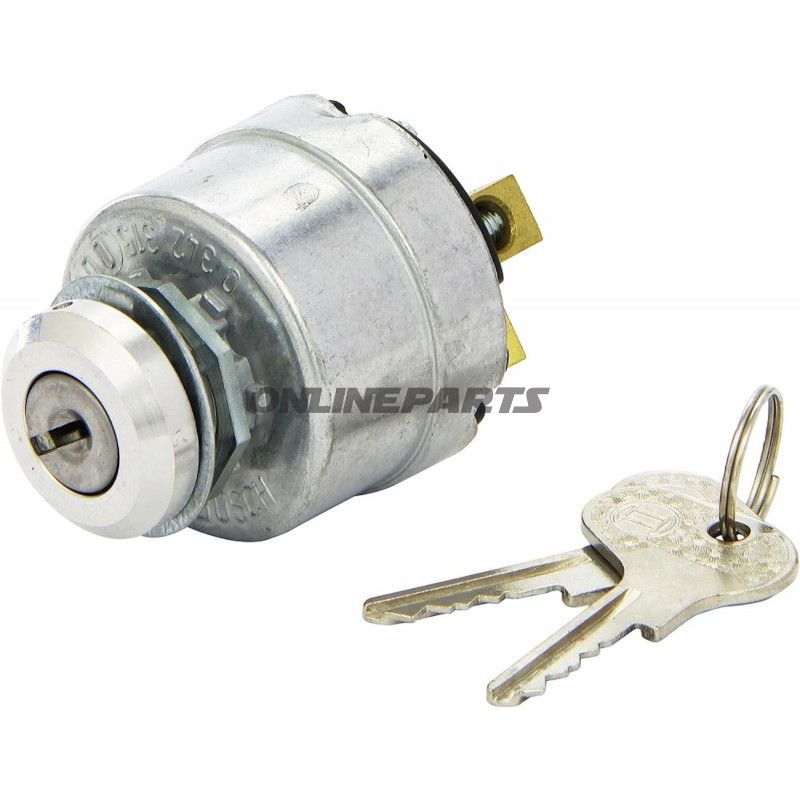

Glödstartkontakt för 12/24 V-system (Bosch)

Denna glödstartkontakt från Bosch (MPN: 145.37.03, GTIN: 3165141934847) är en mekanisk vridaktiverad tänd-/startkontakt med förvärmningsfunktion, designad för fordon med 12/24 V-system. Produkten kombinerar standardväxlingsfunktioner för start och förvärmning med säkerhetsmekanism och levereras med två nycklar.

Funktion och användning

• Funktionstyp: Vridaktivering med fyra kontaktlägen - 0 = Av (nyckel kan dras ut), 1 = På, 2 = Förvärmning (glödningstid), 3 = Start.
• Växlingsfunktion: Start och vorglühen (förvärmning) — används typiskt i diesel- eller andra motorinstallationer där förvärmning krävs före startförsök.
• Säkerhet: Levereras med säkerhetslås; nyckel kan endast tas ut i "off" (0) position, vilket minskar risken för obehörig användning.

Elektriska och driftstekniska data

• Nominell spänning: 12/24 V.
• Bärförmåga och strömhantering:
  • Klemma 15: 150 W / 24 V (kontinuerlig drift angiven som 13 A vid 24 V).
  • Klemmar 17 och 19: 33 A / 24 V.
  • Klemma 50a: 18 A vid 12 V och 9 A vid 24 V.
• Einschaltdauer (max. varaktighet för förvärmning): 2 minuter.

Mechanisk design och anslutning

• Anslutningstyp: Skruvanslutningar (skruvterminaler) för säker och vibrationsbeständig elektrisk kontakt.
• Fäste: Levereras med åttkantig mutter samt mattlackerad rund aluminium-mutter för att förhindra rotation.
• Monteringshål: Ø 22,5 mm med antisylock (öppning/utsparing) för att säkerställa korrekt orientering; rekommenderad maximal plåttjocklek vid montering är 6 mm.
• Nyckel: Krom-/nickelpläterad nyckel (angiven som "key forniklet") med låsnummer E30.

Materialval och egenskaper

• Elektriska kontakter och terminaler är utförda för att tåla de angivna strömmarna och kortvarig belastning under start/förvärmning.
• Metallkomponenter för fästet och muttrarna är valda för mekanisk styvhet och korrosionsmotstånd; aluminium-muttern har en matt yta för minimerad reflektion och bättre grepp vid montering.
• Skruvanslutningar ger robusta elektriska förbindelser lämpade för vibrationsutsatta miljöer, som typiskt förekommer på motorcyklar och fordon.

Kompatibilitet och användningsområden

• Lämplig för installationer där en kombinerad start- och förvärmningskontakt är nödvändig, t.ex. äldre dieselfordon och specialfordon med 12/24 V elektriska system.
• Monteringsdimensionen (Ø 22,5 mm) bör kontrolleras mot fordonets instrumentpanel eller kontrollpanel för att säkerställa korrekt passform och gods­tjocklek (max. 6 mm).
• Kontrollera angivna strömspecifikationer (klemma 15, 17, 19, 50a) i förhållande till ditt fordons system och kabeldragning för att undvika överbelastning.

Identifiering

• Varumärke: Bosch — känd tillverkare av elektriska styrenheter och nyckelkontakter.
• MPN: 145.37.03
• GTIN: 3165141934847

Anmärkningar till montör

• Säkerställ korrekt moment på skruvterminalerna och kontrollera kontaktresistansen efter installation för att undvika uppvärmning vid höga strömmar.
• Använd lämpliga säkringar och reläer i system där startströmmar eller förvärmningsbelastning närmar sig de angivna gränserna.
• Följ fordonets elektriska schema vid anslutning av klemarna för att säkerställa korrekt funktion av förvärmning och startsteg.
