Glödstartbrytare

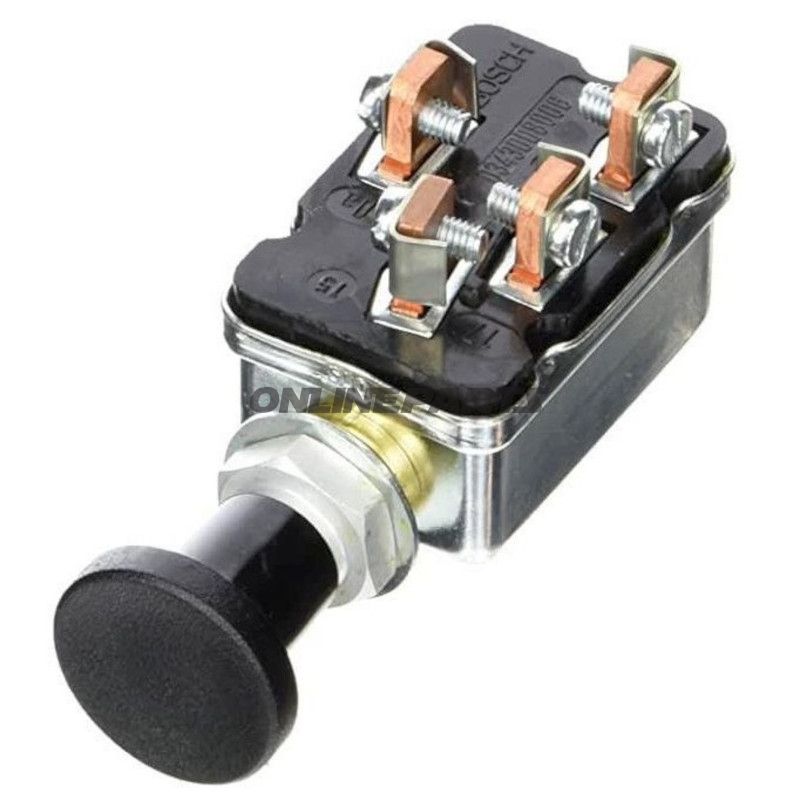

Glödstartkontakt för 12/24 V-system — dragstyrd startkontakt från Bosch

Produktbeskrivning: Denna glödstartkontakt (Bosch) är en dragstyrd start- och förvärmningskontakt utformad för användning i fordon och motorer med 12/24 V-system. MPN: 145.37.37. GTIN: 3165142605944.

Funktionen är enkel: genom att dra i kabeln aktiveras kontakten, som har tre lägen — 0 = Av, 1 = Förvärmning (pre-annealing) och 2 = Start. Man håller manövreringsknappen i läge 1 eller 2 manuellt under förvärmning eller start och den återgår automatiskt till 0 när trycket/släppet upphör. Denna mekanik är lämplig för installationer där en tillfällig aktivering önskas istället för en låst tändningsställning.

• Manöverprincip: Dragstyrning med lös, löst levererad svart skyddskåpa.
• Växellägen: 3 positioner — 0 (av), 1 (förvärmning), 2 (start).
• Automatisk återgång: Knappen går automatiskt tillbaka till 0 när den släpps från position 1 eller 2.

Material och mekanik: Höljen är utförda i galvaniserat stål, valt för korrosionsmotstånd och mekanisk hållfasthet i skyddade och halvöppna fordonsmiljöer. Skruvterminaler säkerställer en robust elektrisk förbindelse och är lämpliga för upprepad montering/demontering utan relativ rörelse i klämman. Fäste sker med medföljande sexkantmutter M10 x 1.

• Infästningsmått: Monteringshål Ø 10,5 mm, lämpligt för paneltjocklekar upp till 3 mm.
• Anslutning: Skruv-/skruvterminaler (skruvklämmor) för säkra förbindelser.
• Fäste: M10 x 1 mutter.

Elektriska data och belastbarhet: Nominell driftspänning är 12/24 V. Belastbarheten är uppdelad efter terminaler, vilket är viktigt att känna till vid dimensionering av kablar och reläer:

• Terminaler 17 och 19: 50 A vid 12 V, 27 A vid 24 V.
• Terminal 50a: 12 A vid 12 V, 9 A vid 24 V.
• Kontinuerlig insättningsvaraktighet: Maximal insättningsvaraktighet 2 minuter (angiven varaktighet för start/förvärmningscykel).

Praktiska anmärkningar för montage och användning: Montera kontakten i en panel med angivet hålmått och säkerställ korrekt moment på M10-mutter för att undvika rörelse. Använd lämpliga kabeltyper och säkringar/reläer enligt de angivna strömmarna, särskilt om terminal 17/19 förväntas leda höga startströmmar. Terminal 50a har avsevärt lägre belastbarhet och bör inte användas som huvudströmväg för startmotorer utan ytterligare relä eller kontakt.

Kompatibilitet och användningsområde: Produkten är lämplig för fordon och motorapplikationer som kräver manuell förvärmning och kortvarig startaktivering — till exempel äldre diesel- eller glöd-system, arbets- och specialfordon samt kundanpassade installationer där dragstyrning önskas. Som en Bosch-komponent (MPN 145.37.37) följer den tillverkarens standard för montering och elektriska specifikationer.

Konstruktion och livslängd: Den galvaniserade stålkonstruktionen och skruvförbindelserna ger en hållbar lösning under normala driftförhållanden. Överväg miljöpåverkan (salt, fukt) och använd kompletterande tätåtgärder eller placering i skyddat område om kontakten utsätts för kraftig exponering.

Identifiering: Bosch-varumärket och MPN 145.37.37 samt GTIN 3165142605944 är angivna för entydig identifiering vid inköp eller vid utbyte i tekniska handlingar.
