Gerader Steckverb.G- 12 Mmpm0412e

Rät stikförbindelse, push-fit till rörutsida Ø 12 mm

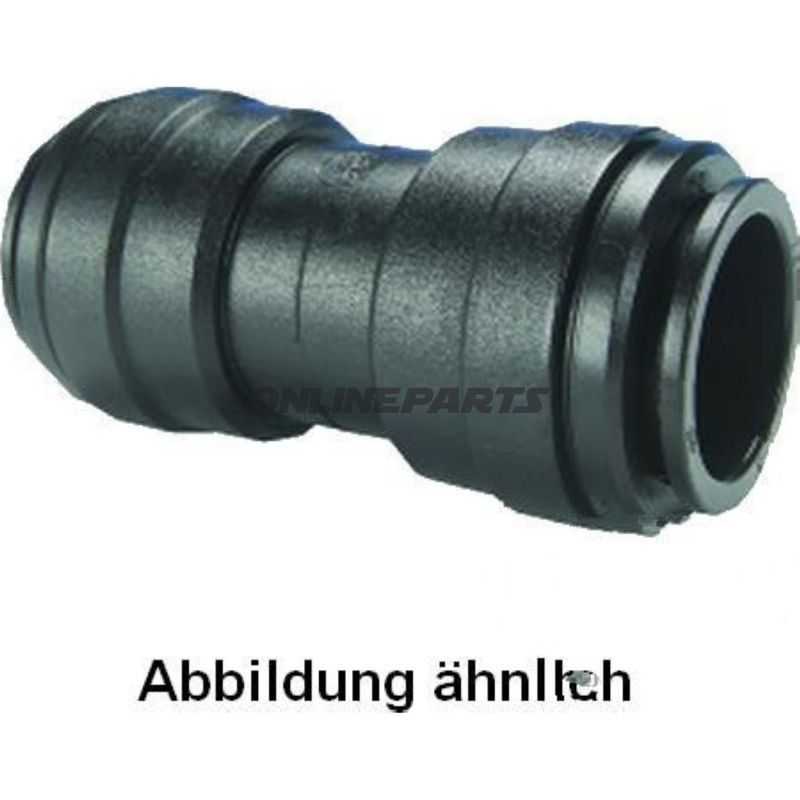

Produkt: Rät stikförbindelse i plast från John Guest (MPN: 650.16.96, GTIN: 665626061011). Den används för sammankoppling av rör med 12 mm yttre diameter med hjälp av push-fit (tryck-till-anslutning) princip.

Funktion

• Push-fit-koppling som tillåter snabb och tät sammankoppling av rör utan gängor eller svetsning.
• Påsätts genom att föra röret in i kopplingen tills stopp; en inre låsring håller röret mekaniskt, samtidigt som en inbyggd tätning säkerställer vätståt anslutning.
• Lämplig för installationer där demontering kan vara nödvändig, då röret kan frigöras vid korrekt tryck på frigöringsring eller -mekanism.

Material och konstruktion

• Hus och interna komponenter är tillverkade i teknisk plast från John Guest, designad för korrosionsbeständighet och låg vikt.
• Inre låsring och tätning (vanligtvis EPDM eller NBR beroende på variant) ger mekanisk fästning och tätning. Materialvalen är riktade mot motståndskraft mot vanliga vätskor och driftsvillkor i pneumatiska och hydrauliska lätta system.
• Konstruktionen är dimensionerad för att minimera läckage och säkerställa upprepad anslutning och lossning utan väsentligt förlorad tätning vid korrekt användning.

Kompatibilitet och användning

• Passar rör med yttre diameter 12 mm. Kontrollera rörets material och toleranser innan montering för att säkerställa kompatibel flexibilitet och yttre diameter.
• Vanliga användningsområden: pneumatiska installationer, vätskeförsörjning i lätta industriella system, laboratorieutrustning, kylsystem och andra icke-korroderande vätskestillämpningar.
• Inte alla varianter av plast- eller metallrör har samma fästnings- och tätningsegenskaper; vid specialmedier (t.ex. starkt lösningsmedelsinnehållande vätskor eller högtemperaturapplikationer) bör materialegenskaper verifieras.

Tekniska fördelar

• Snabb installationsmetod utan verktyg för själva sammansättningen.
• Motståndskraftig mot korrosion jämfört med metallanslutningar i många miljöer.
• Återanvändbar vid korrekt frigörande av röret, vilket förenklar underhåll och ombyggnationer.

Praktiska anmärkningar för montörer

• Säkerställ att rörets ände är avskuren rakt och fri från grader eller smuts för att undvika skada på tätningen vid insättning.
• Insätt röret helt till stopp för korrekt fästning och tätning; mät eventuellt insättningsdjup vid upprepade installationer.
• Vid demontering: använd korrekt frigörelse-teknik (tryck på frigöringsring) för att undvika skador på både rör och koppling.

Identifikation

Detta är en John Guest push-fit rät stikförbindelse, producentens artikelnummer MPN 650.16.96 och GTIN 665626061011. John Guest anges som varumärke, och produktens uppbyggnad och materialval följer deras standarder för plastpush-fit-komponenter.
