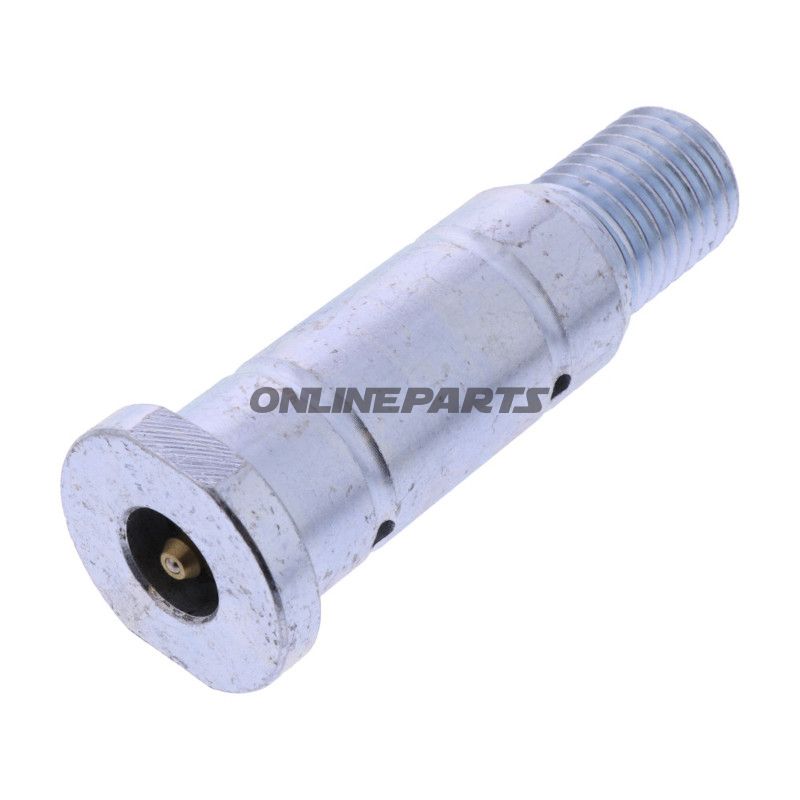

GELENKBOLZEN MITTE JMP ROX 1200 H

Hängselstift (mitten) till saxlyftbord – JMP ROX 1200 H

Produktöversikt: Detta är den mittersta hängselstiftet från JMP som är avsedd för ROX 1200 H saxlyftbord. På tyska kallas den "Gelenkbolzen Mitte". I JMPs material framgår originaldelens beteckning JZ03041016594 och producentens reservdelnummer (MPN) 652.70.16. GTIN anges inte.

Funktion: Hängselstiftet fungerar som rotations- och bärpunkt i saxlyftbordets inre leder/axlar. Den säkerställer mekanisk förbindelse mellan lyftdelens armar och överför bådeaxiella och böjningsbelastningar vid upp- och nedlyftning. Korrekt passform och mått är viktiga för att bevara saxlyftens geometri, undvika onödigt spel och säkerställa jämn rörelse.

• Användning: Mitthängsel till ROX 1200 H saxlyftbord.
• MPN: 652.70.16 (JMP originaldel JZ03041016594).
• GTIN: Inte angivet.

Tekniska mått och passform: Stiftet har en total längd på 107 mm och en diameter (Ø) på 30 mm. Gängangivelsen är M24. Dessa mått är avgörande för att säkerställa korrekt montering i de fabriksdimensionerade lager och hål i ROX 1200 H-ramen.

Material och egenskaper: Även om tillverkaren JMP inte specificerar detaljer om legering i de tillgängliga uppgifterna, är hängselstift för denna typ av användning normalt tillverkade av värmebehandlat stål med ytbehandling (t.ex. kromning, zink eller fosfatering) för att öka slitagehållhet och korrosionsbeständighet. Materialvalet säkrar förmågan att bära statiska och dynamiska laster utan plastisk deformation och begränsar slitage i kontaktytor. Ytbehandlingar reducerar friktion och minskar rostrisk i verkstadsmiljöer.

Mekaniska fördelar:

• Dimensionell stabilitet: 30 mm diameter och 107 mm längd överensstämmer med fabrikens mått för ROX 1200 H, vilket minimerar spel mellan monteringspunkter.
• Gänga M24: Möjliggör användning av standardmutter och låsningar för säker fixering.
• Originalreservdelnummer: JMP-originalet (JZ03041016594 / MPN 652.70.16) säkerställer kompatibilitet med de ursprungliga monteringsytor och toleranser.

Kompatibilitet och montering: Delens huvudsakliga kompatibilitet är angiven till ROX 1200 H saxlyftbord från JMP. Vid utbyte rekommenderas det att kontrollera måtten (Ø 30 mm, längd 107 mm, gänga M24) mot befintliga delar och eventuella släpa- eller lagerinredningar. Använd lämplig moment vid åtdragning av M24-muter och kontrollera korrekt inpressning och fri rörlighet i leden efter montering. Smörj kontaktytor enligt tillverkarens anvisningar kan förlänga livslängden.

Noteringar: Detta är en original JMP-reservdel (MPN 652.70.16, JZ03041016594). GTIN anges inte i produktuppgifterna. Uppgifter om specifik ståltillverkare och ytbehandling bör verifieras hos JMP eller i teknisk dokumentation om noggrannhet i materialval är kritisk för din applikation.
