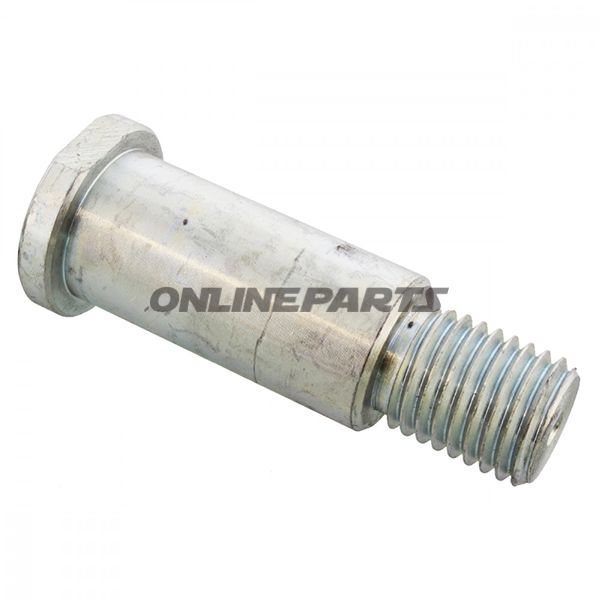

GELENKBOLZEN MITTE JMP 2500 H

Hängselstift / mittbus til saxplattform (JMP 2500 H)

Produkt: Hängselstift mitt i till saxcentrering JMP 2500 H. Detta är en original JMP-reservdel (MPN: 652.20.08) avsedd för användning i mittleden på saxplattformar och lyftutrustning av typen 2500 H.

Funktion

• Hängselstiftet fungerar som belastningsbärande axel i mittleden på saxplattformen, där den överför rotation och sidokrafter mellan rörliga plattor.
• Den säkerställer korrekt geometrisk styrning av saxens rörelse och upprätthåller axiell och radiell position mellan flänsar/armar.
• Designad för att klara belastningar från upprepade lyft och sänkningar samt växelvis axiell- och böjbelastning.

Dimensioner och passform

• Total längd: 98 mm
• Axeldiameter (Ø): 30 mm
• Fläns-Ø: 39 mm
• Ursprungligt JMP-nummer / referens: 25M-206 (JMP originaldel)

Material och egenskaper

• Vanligt tillverkad i värmebehandlat stål med ytbehandling (t.ex. härdning och eventuell galvanisk eller målade ytskikt) för att motstå slitage och korrosion. (Produktdata från leverantör anger JMP som tillverkare; specifik legering och värmebehandling kan variera – kontakta leverantör för materialesäkerhet om så krävs.)
• Flänskonstruktionen fördelar belastning genom genomföringen och minskar punktlast i bussningar och hylsor.
• Maskinbearbetat toleransnivale säkrar tight passning och reducerat spel i leden vid korrekt montering.

Kompatibilitet och användning

• Utformad för JMP saxcentrer / plattform modell 2500 H. Kan ersätta eller användas som originalmonteringsdel i denna serie.
• Rekommenderas för mekaniker och verkstäder som servar mobil lyftutrustning och saxplattformar med liknande dimensioner.
• Vid byte bör man kontrollera tillståndet hos motsvarande bussningar, låsarrangemang och smordosor för att säkerställa korrekt funktion efter montage.

Monterings- och underhållsförslag

• Rensa och inspektera angränsande komponenter och bussningar för slitage eller deformation före montering.
• Följ tillverkarens moment- och låsningsprocedurer. Om låsclips eller bultar används ska dessa vara i korrekt kvalitet och spänning.
• Smörjrutiner enligt monteringsanvisning – korrekt smörjning minskar slitage och ökar livslängden.

Identifiering

• Varumärke: JMP — delen namnges och levereras som en JMP-originaldel.
• MPN: 652.20.08 — använd detta nummer vid beställning för att säkerställa korrekt reservdel.
• GTIN: Uppgiften anges inte för denna artikel.

Obs

• Uppgifterna baseras på leverantörens artikelbenämning och mått. Om krav på materialegenskaper (t.ex. hårdhet, friktionskoefficient eller specifik ytbehandling) är kritiska för din användning, rekommenderas att begära teknisk datablad eller en mätutlåtelse från JMP.
