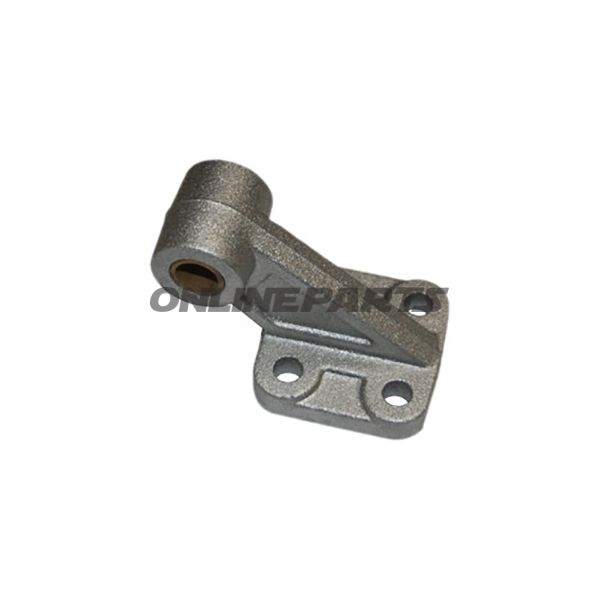

Gegenlager Pneumatikzyli.Unilift Nt

Motstående lager till pneumatiska cylinder — Unilift NT (Riegler)

Produkt: Motstående lager till pneumatiska cylinder av typen Unilift NT levereras av Riegler. Denna beslag fungerar som stöd till en pneumatikcylinder och är utformad för att bära axialltryck och lätt radiärt tryck vid cylinderns monteringsände.

Funktion: Motstånde lagret används för att säkerställa stabil och exakt positionering av en pneumatikcylinders kolvstång eller monteringspunkt. I applikationer där cylindrar utsätts för axialsbelastning eller mindre vinkelförskjutning, fördelar detta lager belastningen till monteringsramen och minskar direkt tryck på cylinderns hus. Konstruktionen möjliggör snabb fastsättning och avlastning vid servicearbete.

• Material och korrosionsegenskaper: Beslaget är tillverkat i extruderad eller plastinläst aluminium (beror på serie), vilket ger ett lågt vikt/styrkeförhållande och god korrosionsbeständighet i vanliga industriella miljöer. Fyra medföljande stålskruvar används för montering; dessa bör övervägas i relation till galvanisk korrosion vid kombination av olika metaller i aggressiva miljöer.
• Dimensioner: Yttre mått 84 x 52 x 58 mm (L x B x H). Dimensionerna gör det lämpligt för standard Unilift NT-cylindrar och motsvarande pneumatikkomponenter med samma monteringsmönster.
• Montering: Levereras med 4 stålskruvar för fäste. Hålmönster och skruvfarter är anpassade till Unilift NT-serien — kontrollera borr- och skruvdimensioner mot befintlig ram för korrekt passform.

Tekniska överväganden: Aluminiumkropp minskar vikt och ökar hanterbarheten vid montering i maskinrum och mobila anläggningar. Stålskruvarna levererar nödvändig draghållfasthet vid sammanfogning, men det rekommenderas att använda lämpliga låsmekanismer (t.ex. låsmuttrar eller momentstyrning) för att motverka vibrationer i dynamiska installationer. Vid högfrekvent eller stor tvärbelastning bör man kontrollera cylinderens totala bärförmåga och eventuellt välja ett lager med inbyggt lager eller större kontaktyta.

Kompatibilitet och identifikation: Produkten är specificerad för Unilift NT-typen och nämns av leverantören Riegler under artikelnummer (MPN) 652.57.86. GTIN 4047322088503 används vid entydig identifikation och köpprocesser. Ange dessa nummer vid reservdelsbeställningar eller förfrågningar för att säkerställa korrekt match till befintliga pneumatikcylindrar.

Användningsområden: Allmän användning i industriella pneumatiksystem, maskinkonstruktion, automation och laboratorieutrustning där Unilift NT-cylindrar används. Passar installationer där en kompakt, lätt och korrosionsbeständig motstöd behövs.

Underhåll och montageförslag:

• Kontrollera åtdragningsmoment vid installation och efter initiala driftstimmar för att säkerställa att skruvarna inte lossnar pga vibration.
• Undvik direkt kontakt mellan obehandlad aluminium och aggressiva kemikalier; vid behov används ytbehandling eller isolerande brickor.
• Vid osäkerhet om belastningsförhållanden, mät de faktiska krafter i applikationen och jämför med cylinderens och beslagets tekniska data.

Producentinformation: Riegler levererar detta motstående lager till Unilift NT under MPN 652.57.86. GTIN 4047322088503 är kopplat till denna artikel och kan användas vid sökning i delregister och lagerlistor.
