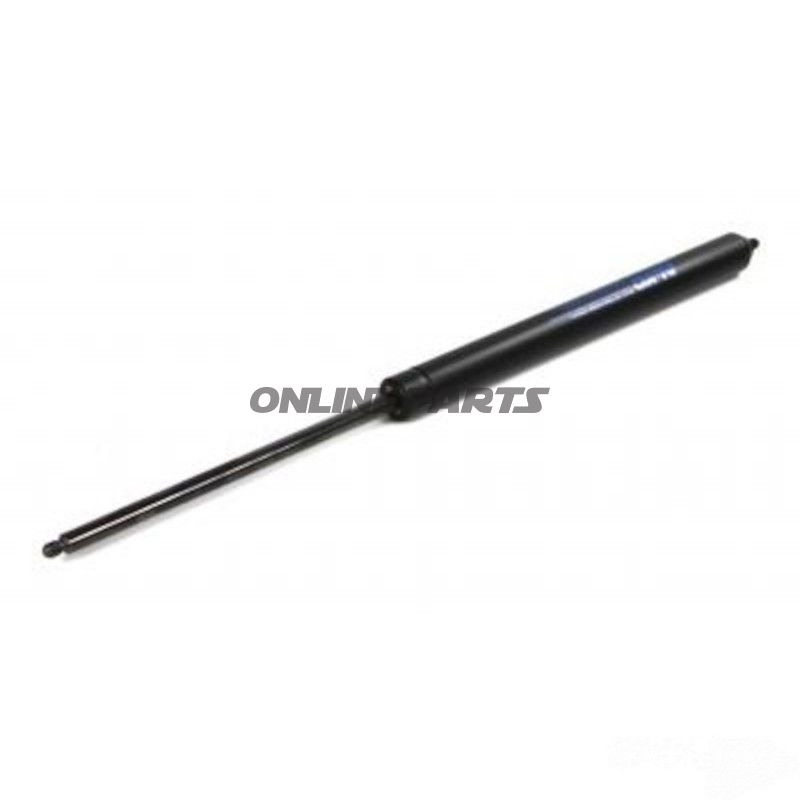

Gasfjäder 553 mm, tryck 750 N – linjär gasfjäder för dämpning och stöd
Denna gasfjäder (MPN: 338.08.51, GTIN: 76475478) är en linjär gasfjäder utformad för applikationer där en kontrollerad tryckfunktion och stödjande lyftkraft är nödvändig. Den används typiskt för dämpning, stöd och styrning av rörliga däck- eller lock-konstruktioner på maskiner, karosser och utrustning på motorcyklar eller i verkstadsinstallationer, där en kompakt, högtrycks gasfjäder önskas.
Funktion
- Gasfjädern fungerar som en tryckbärande enhet: den genererar en konstant stödjande kraft (tryckbas) på cirka 750 N, som hjälper till att lyfta eller hålla komponenter i önskad position.
- Den linjära rörelsen styrs av kolvföring och den inre gasfyllningen, vilket ger ett jämnt motstånd genom slaglängden och bidrar till kontrollerad öppning/stängning utan plötsliga rörelser.
- Kan användas både för stöd (lyftassistanse) och som dämpande element beroende av monteringsriktning och mekanisk uppsättning.
Dimensionellt och mekaniskt
- Total längd (A): 553 mm
- Slaglängd (C): 250 mm
- Cylinderdiameter: Ø 19 mm
- Kolvstångsdiameter: Ø 8 mm
- Nominell tryckkraft: 750 N
Material och egenskaper
- Cylindern är tillverkad av korrosionsbeständigt stål med ytbearbetning lämplig för industriella miljöer; detta ger god slitstyrka vid upprepad rörelse.
- Kolvstången är slipad och ofta krombelagd för att minska friktion och reducera risk för korrosionsrelaterad inpressning vid kolvpackningen.
- Inre tätningar och glidlejar är dimensionerade för att ge jämn rörelse och begränsa gasläckage över tid; konstruktionen är standard för gasfjädrar i denna kraftklass.
- Gaser och tätningar är valda för stabil kraft över temperaturområden typiska för utomhus- och verkstadsbruk, men vid extrema temperaturer bör man beakta förändringar i effekt.
Kompatibilitet och montering
- Dimensionerna (Ø19 cylinder, Ø8 stäng, 553 mm total, 250 mm slag) gör denna gasfjäder lämpad som ersättning i system där tidigare har använts samma standardmått. Kontrollera MPN/GTIN och mått före beställning för att säkerställa korrekt passform.
- Montering kan ske med kul- eller ögjeändar; se till korrekt ändbeslag och momentbegränsning vid fastspänning så att inte överbelasta kolvstången.
- Vid monotona sidkrafter eller skev belastade situationer rekommenderas korrekta förringsbeslag för att undvika tidig slitage på tätningssystemet.
Tekniska fördelar och överväganden
- Hög nominell kraft på 750 N ger robustt stöd till tyngre lock och paneler utan att kräva stora cylinderdjup.
- Slaglängden på 250 mm ger ett relativt långt rörelseomfång i förhållande till total längd, vilket är nyttigt i applikationer med stor öppningsvinkel.
- Materialval och ytbehandling säkerställer god hållbarhet i vanliga verkstads- och utomhusförhållanden; för aggressiva miljöer bör särskild korrosionsklass övervägas.
Obs: Produktidentifiering med MPN 338.08.51 och GTIN 76475478 bör användas vid inköp och vid sökning efter kompatibla ändbeslag och reservdelar. Om det krävs annan kraftkurva, specialändar eller temperaturkompensation kan en specifik variant vara nödvändig.
