Gängsko 90-110 mm bredd 12

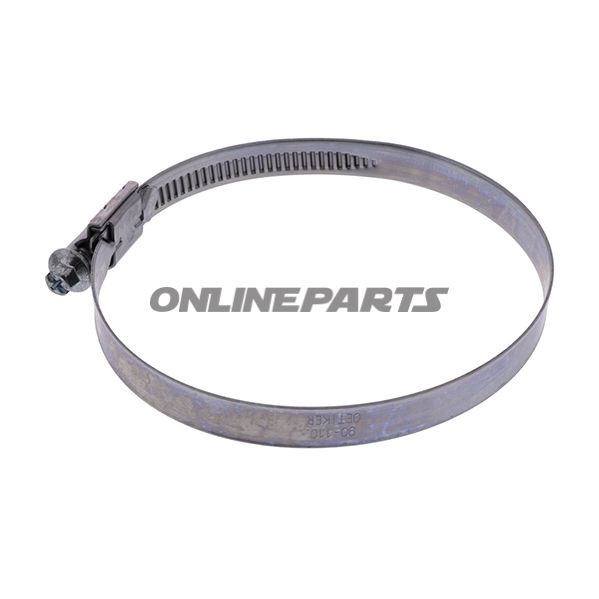

Spännband (slangklämma) 90–110 mm, bandbredd 12 mm

Detta spännband (ofta kallat slangklämma eller Oetiker gängklämma typ 126) är utformat för mekanisk fastspänning av slangar, rör och skarvar med diametrområde 90–110 mm. Produkten ger jämn kraftfördelning och hög fasthållningsförmåga utan svetsade förbindelser, vilket minskar korrosionsrisk och ökar driftsäkerheten.

Identifiering: MPN 468.01.04, GTIN 12600344. Referensbeteckning i leverantörsdata: WD12 90-110 C7 W2.

• Funktion: Klammerbandet dras åt med en sexkants-/kryss (hexagon med tvärgående urtag) skruv (SW7/Phillips) för att komprimera klamrområdet och försegla förbindelsen mellan slangens utsida och komponenten. Den korta hus-sadeln säkerställer en enhetlig kraftfördelning och förbättrad täthet.
• Material och ytskikt: Band och hus är tillverkade i rostfritt stål (material 126 W2, Werkstoff-Nr. 1.4016 / UNS S43000). Skruven är förzinkat stål, vilket ger extra ytbeskydd på den svarvade delen. Konstruktionen utan svetsning (svetsfri husförbindelse) minskar risken för sprickor och korrosionsinitieringspunkter.
• Geometri och produktion: Tillverkad genom kallbearbetning, vilket ger en lätt sfärisk (bågformad) form som följer slangens kontur. Flänsade/rullade bandkanter minskar risken för skador på det material som kläms, och trådens höjd minskar mot kanterna så att fullt trådtvärsnitt ligger centrerat i mitten.
• Teknisk standard: Klammen är konstruerad i enlighet med DIN 3017 — testat klammerband med stort spännintervall och dokumenterade hållkrafter.
• Viktiga mått:
  • Diametrområde: 90–110 mm
  • Bandbredd: 12 mm
  • Bandtjocklek: 0,7 mm
  • Skruvprofil: sexkant med kryssuttag (hexagon + Phillips)

Tekniska fördelar för mekaniker: Kombinationen av rostfritt band/hus och förzinkad skruv ger en robust lösning i miljöer där korrosion kan vara en faktor, samtidigt som det breda spännintervallet (90–110 mm) och den korta huskonstruktionen gör klämman lämplig för varierande slangtjocklekar och säkerställer en enhetlig tätning. Den svetsfria husförbindelsen och de rundade bandkanterna är designade för att minska svaga punkter och skador på anslutningsmaterialet under montering.

Kompatibilitet och användning: Lämplig för flexibla slangar, insatta rör och ventilationskanaler inom angivet diametrområde. Används typiskt i fordon, industrirörinstallationer och andra sammanställningar där en jämn, mekanisk klämning krävs.

Ytterligare tekniska data:

MPN 468.01.04 och GTIN 12600344 kan användas vid inköp eller vid sökning i reservdelskataloger för att säkerställa korrekt komponentidentifiering.
