Spännband 40–60 mm (12 mm)

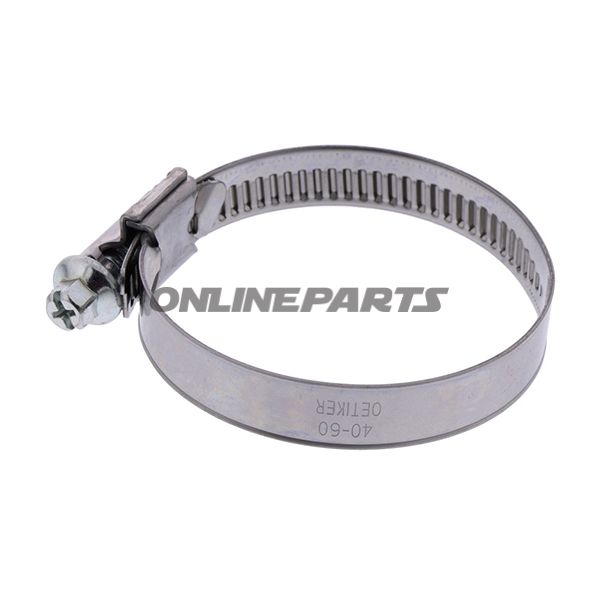

Spännband 40–60 mm (12 mm) — Oetiker skruvgängklämma W2 (typ 126)

Produktöversikt: Detta spännband (MPN: 468.00.54, GTIN: 12600340) är en skruvgängklämma i Oetiker W2-material (typ 126) utformad för pålitlig fastspänning av slangar och rör i diametern 40–60 mm. Konstruktionen är avsedd för användningar där precis anpassning, hög hållfasthet och korrosionsbeständighet är viktiga — exempelvis kyl- och vattensystem, luft- och ventilationsinstallationer samt industrisystem.

Funktion och design: Klämman använder en skruvgänglösning med flera rader i bandet, vilket ger ett stort och gradvis spännintervall. Den korta husvallen säkerställer jämn kraftfördelning runt slangen, vilket förbättrar tätningen och minskar punktbelastning. Bandet är kallbearbetat med en lätt sfärisk form så att kontaktytan blir mer enhetlig, och gängans hela tvärsnitt ligger centrerat i klämman för stabil fastsättning.

Material och korrosionsbeständighet: Rem och hus är tillverkade i rostfritt stål, specificerat som 126 W2 (materialnr. 1.4016 / UNS S43000). Den svetsfria husfogen ökar fogens styrka och minskar korrosionsrisken i aggressiva miljöer. Själva skruvarrangemanget är utfört i galvaniserat stål och kombinerar en sexkantsprofil (SW7) med korsspår (Phillips) för flexibel montering med vanliga verktyg.

Praktiska egenskaper: De flänsade bandkanterna minskar risken för att skada slangens ytskikt under montering. Klämman är konstruerad i enlighet med DIN 3017, vilket innebär att produkten är testad för spännvidd och hållkraft i enlighet med gängse standarder. Skruvhuvudets profil (sexkant med korsspår) gör det möjligt att använda både hylsnyckel/fast nyckel och skruvmejsel vid installation och efterdragning.

Tekniska data

• Diameterområde: 40–60 mm
• Bandsbredd: 12 mm
• Bandtjocklek: 0,7 mm
• Material: 126 W2 (rostfritt stål, 1.4016 / UNS S43000)
• Rem och hus: Rostfritt stål
• Skruv: Galvaniserat stål, sexkant (SW7) + Phillips
• Referensnr.: WD12 40-60 C7 W2
• Skruvhuvudsprofil: Sexkant med korsspår
• MPN: 468.00.54
• GTIN: 12600340

Användning och montering

Klämman är lämplig för fastspänning av flexibla slangar i t.ex. kylsystem, vattensystem, insugs- och ventilationsanläggningar samt inom lätt industri. På grund av det breda spännintervallet och den jämna kraftfördelningen är den särskilt användbar där precis anpassning och kontinuerlig tätning krävs. Monteras med antingen en hylsnyckel SW7 eller en Phillips-skruvmejsel; säkerställ jämn efterdragning utan att överdriva momentet för att undvika deformation av slangen.

Fördelar och tekniska fördelar

• Stort spännintervall med flera rader i bandet för finjustering inom 40–60 mm.
• Jämn kraftfördelning via kort husvall för förbättrad tätning.
• Svetsfri husfog för ökad styrka och bättre korrosionsbeständighet.
• Flänsade bandkanter minskar risken för skador på slangens ytskikt.
• Skruvhuvud kompatibelt med både sexkantsverktyg (SW7) och skruvmejsel (Phillips) för flexibel montering.

Observera: Produkten levereras som en enhet (se ovanstående tekniska data och referensnr. för beställning). För korrekt val av storlek och effektiv tätning rekommenderas kontroll av slanggdiameter vid driftstemperatur och under belastning, eftersom elastiska material kan ändra dimension.
