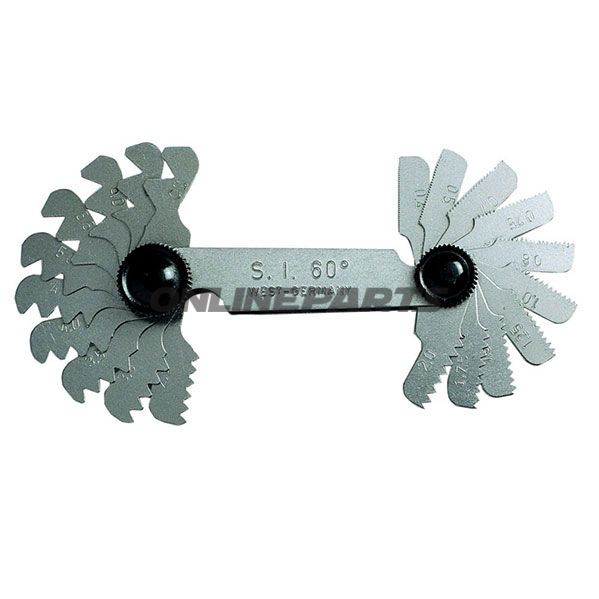

GÄNGMALLAR-Set 48 ark mm / tum

Gängmallset för mätning av metrisk och Whitworth-gänga (mm / tum)

Detta gängmallset (MPN: 647.07.51, GTIN: 4039321019107) är framtaget för noggrann identifiering och kontroll av både metriska och Whitworth (BSW) gängor på detaljer, bultar, hylsor och hål. Setet är avsett för mekaniker och verkstadstekniker som behöver snabb och pålitlig bestämning av gängtyp och stigning vid både utvändiga och invändiga mätningar.

Funktion

• Gängmallarna används som direkt prov/guide där man håller lämpligt blad mot gängen för att identifiera gängprofil och stigning.
• Lämpligt för både inspektion och snabb kontroll vid demontering, reparation eller montering där korrekt gängmatch är avgörande.
• Möjlighet att mäta både 60° metrisk gänga (enligt DIN 13/14) och 55° Whitworth-gänga.

Sammansättning och kompatibilitet

• Totalt 48 blad i setet: kombination av metriska och Whitworth-gängmallar för täckning av vanliga dimensioner.
• Whitworth (BSW) gängstigningar/dimensioner inkluderade: 4; 4,5; 5; 6; 7; 8; 9; 10; 11; 12; 13; 14; 16; 18; 19; 20; 22; 24; 25; 26; 28; 30; 32; 36; 40; 48; 60; 62.
• Metriska gängstigningar/dimensioner inkluderade: 0,4; 0,5; 0,7; 0,75; 0,8; 1,0; 1,25; 1,50; 1,75; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0.
• Setet täcker både utvändiga och invändiga gängkontroller.

Material och egenskaper

• Bladen är tillverkade av ett hårt, formstabilt metall (typiskt härdat stål eller syrafast stål beroende på tillverkarens specifikation). Materialet är valt för att bevara profilens kantnoggrannhet och motstå slitage vid upprepad användning.
• Ytbehandling minimerar korrosion och säkerställer läsbarhet av märkningar över tid. Detta gör dem lämpliga för verkstadsmiljöer där kontakt med olja och kylmedel förekommer.
• Tunna, styva blad som säkerställer god passform i gängprofilen utan onödigt spel, vilket ökar tillförlitligheten vid identifiering av stigning och profilvinkel.

Tekniska fördelar

• Täcker ett brett område av vanliga metriska och Whitworth-storlekar, så många standarduppgifter kan utföras med ett set.
• Dubbel- eller enkelblad (beroende på bladtyp) gör det enkelt att snabbt jämföra mellan metrisk och Whitworth utan att byta verktyg.
• Robust konstruktion ger lång livslängd vid professionell användning, samtidigt som bladens profiler bevaras noggrant över tid.

Användningstips

• Rengör gängan från smuts och olja före jämförelse för att säkerställa korrekt avläsning.
• Håll bladet parallellt med gängaxeln och välj blad med den skarpaste passformen — en korrekt match kommer att ligga i gängspåren utan mellanrum eller överlappning.
• Använd under god belysning och eventuellt lupp vid små stigningar för ökad noggrannhet.

MPN-numret 647.07.51 och GTIN 4039321019107 är användbara vid ombeställning eller vid identifiering i verkstadslager och reservdelsdatabaser. Om ett specifikt material eller tillverkarspecifikation önskas bekräftat kan ytterligare tekniska data inhämtas från leverantören.
