Gaffelkoppling 0,75-6,0 JMP Förpackning 5 styck

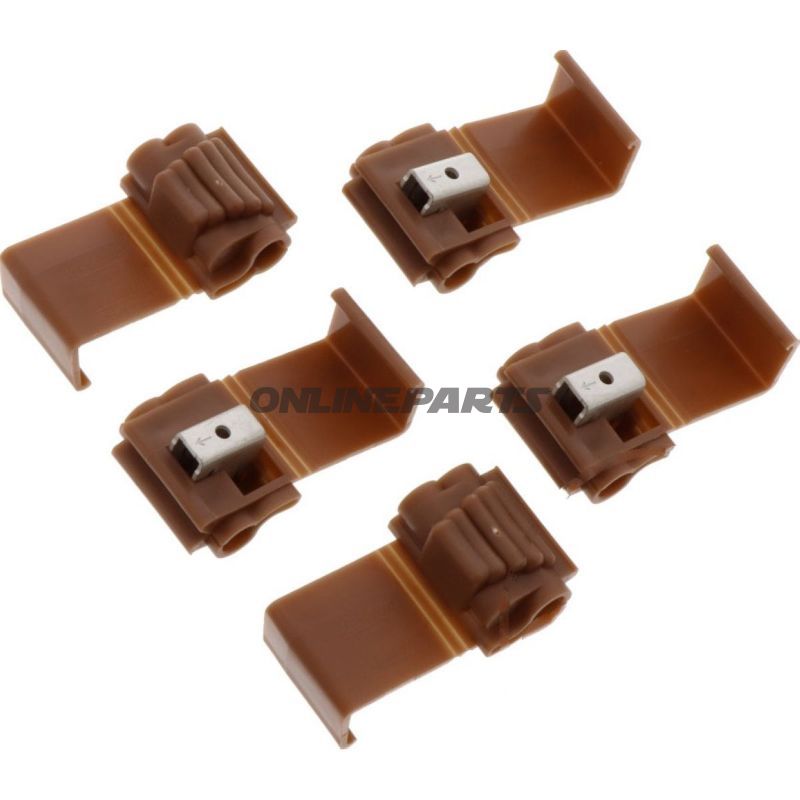

Grenanslutning (grenkontakt) till ledningar 0,75–6,0 mm² — JMP (brun)

Produktöversikt: Denna grenanslutning från JMP (MPN: 158.01.44, GTIN: 4043981273625) är en mekanisk, isolerad snap-lock-connector avsedd att skapa en snabb elektrisk förgrening mellan två olika ledar-/tvärsnittsstorlekar. Den används vanligtvis i motor_rums-, styrnings- och ljusutrustningar på motorcyklar där plats och tillgång kan vara begränsad, och där man önskar en pålitlig, lödsfri anslutning.

Funktion och användning:

• Tillåter anslutning av en mindre ledare (0,75–2,5 mm²) till en större ledare (4,0–6,0 mm²) med ett enkelt tryck/snap – utan användning av lödning eller specialverktyg.
• Designad för att skapa elektrisk kontakt genom mekanisk klämning av ledarna; lämplig för signalledningar och lågmotoriska strömmar i fordonsinstallationer.
• Isolerad kåpa runt anslutningen skyddar mot kortslutning och kontakt med omgivningen, vilket är relevant i motorcykelmiljöer med vibrationer och snäva kanaler.

Material och egenskaper:

• Kontaktpunkt: Metallklämma (ej lödförbindelse) designad för god elektrisk ledningsförmåga och mekanisk hållbarhet.
• Yttre kåpa: Isolerande plastmaterial, brun färg, som skyddar anslutningen mot fukt och mekanisk påverkan.
• Temperaturbeständighet: Angiven till cirka −105 °C (anges i leverantörens tekniska data); detta indikerar komponentens förmåga att tåla låga temperaturer utan sprödhet, men bedöm alltid driftstemperaturen i förhållande till användningsområdet.
• Ingen krympflex eller lödd sammankoppling – anslutningen är en ren mekanisk/isoleringstyp.

Tekniska detaljer (väsentliga punkter):

• Typ: Splice-anslutning / snap-lock (mekanisk klämförbindelse).
• Understödda ledar-/tvärsnitt: minsta 0,75 mm², största 6,0 mm². Mer specifikt är den beräknad för Kvärsd1 = 0,75–2,5 mm² och Kvärsd2 = 4,0–6,0 mm².
• Isolerad: Ja.
• Lödda förbindelser: Nej.
• Krympslang: Ingår inte.

Kompatibilitet och användningsanmärkningar:

• Lämplig för elektriska installationer på motorcyklar, särskilt där man önskar en snabb och reproducerbar förgrening utan att göra permanenta ändringar av befintliga kablar.
• Kontrollera alltid kabelprofil och strömkrav före montering. Eftersom anslutningen är mekaniskt klämd, lämpar den sig bäst till låga till måttliga strömmar; för större strömmar eller vibrationsintensiva huvudströmsledare bör alternativa anslutningsmetoder övervägas.
• För korrekt funktion ska ledningsisoleringen avstrippas enligt tillverkarens anvisningar, och anslutningen ska låsas ordentligt tills den hörs/känns låst.

Förpackning och identifikation: Produkten levereras som JMP-grenanslutning, modellnummer 158.01.44. GTIN 4043981273625 kan användas för entydig identifikation i inköpssystem och reservdelshantering. Denna vara är brun till färgen.

Kommentarer om montering och säkerhet:

• Undvik att överbelasta anslutningen; använd lämpliga säkringar och dimensionerade ledningar i installationen.
• Efter montering, kontrollera mekanisk fastsättning och elektrisk kontinuitet innan slutdrift.
• Vid tvekan om lämplig användning i kritiska strömkretsar rekommenderas att konsultera teknisk dokumentation eller en kvalificerad elektriker/mekaniker.
