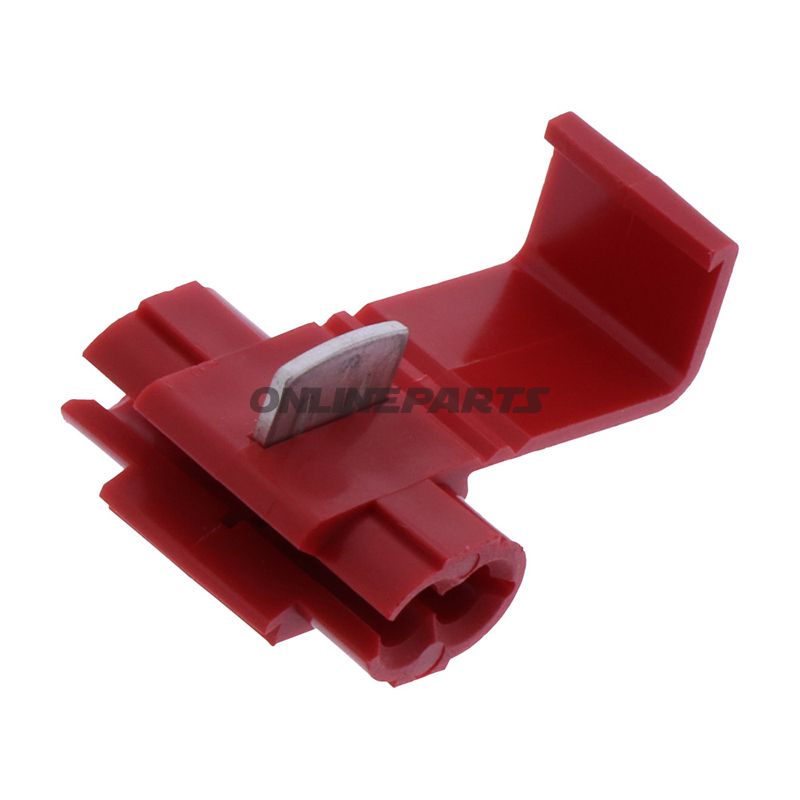

Gaffelkoppling JMP MPN 158.07.59 För förgrening av ledare 0,5–1,0 mm². Röd isolering, kabelsplitter för elektrisk anslutning.
Leveranstid: 1-5 arbetsdagar
Förgreningstillkoppling (grenuttag) 0,5–1,0 mm² till isolerade elektriska anslutningar
Produkt: Förgreningstillkoppling från JMP (MPN: 158.07.59, GTIN: 4043981349054). Denna typ känd som en snap-lock eller splice-koppling är avsedd för att skapa snabba, isolerade förgreningar i befintlig ledning med tvärsnitt mellan 0,5 och 1,0 mm². Färg: röd.
Funktion och användning
Förgreningstillkopplingen gör det möjligt att koppla en extra ledare till en redan installerad kabel utan att behöva avisolera eller löda. Den används genom att föra den befintliga ledaren in i ena öppningen och den tilläggsgren som ska till först in i den andra; därefter låses snap-lock-mekanismen, vilket säkerställer mekanisk kontakt och elektrisk förbindelse genom en inre metalldel. Produkten är isolerad för att skydda mot kortslutning och kontakt med omgivningen.
Material och egenskaper
- Kontaktmaterial: Inre metalldel (vanligt kopparlegering eller liknande ledande metall) säkerställer kontakt utan lödning.
- Isolering: Externt skal i isolerande plast (röd) skyddar kopplingen elektriskt och mekaniskt.
- Temperaturbeständighet: Angiven till -105 °C (ange i tekniska datablad). Detta tal bör tolkas i förhållande till användningsmiljön; för kontinuerlig drift vid höga temperaturer rekommenderas komponenter med verifierade driftstemperaturområden.
- Konstruktion: Snap-lock-design innebär snabb montering utan verktyg utom eventuellt en tång för att säkerställa korrekt låsning.
Tekniska specifikationer
- Typ: Splice-koppling / snap lock
- Tvärsnittsarea: 0,5–1,0 mm²
- Smid- / lödförbindelser: Nej
- Isolerad: Ja
- Värmeförkrymplingsslang: Nej
- Temperaturbeständighet: -105 °C (angivet)
Kompatibilitet och användningstips
- Lämplig för kabeltyper och ledare med tvärsnitt inom angivet intervall; kontrollera att ledarens diameter och isoleringstyp matchar för att uppnå pålitlig kontakt.
- Ej avsedd för permanenta, högströmförbindelser eller där vibrationer och korrosion är betydande utan ytterligare skydd.
- Placera kopplingen på ren, torr och oskadad ledning; undvik att återanvända skadade kontakter för att bibehålla elektrisk säkerhet.
Praktiska kommentarer
Produkten levereras under JMP-varumärket med tillverkarens artikelnummer 158.07.59 och globalt GTIN 4043981349054. Beskrivningen i leverantörsdata anger paketeringsinformation som 100 st., men för professionell användning bör beställnings- och emballageinformation verifieras i samband med köpet för att undvika missförstånd om leveransantal eller emballagelösningar.
Denne förgreningstillkoppling är utformad för att ge en snabb, isolerad och icke-lödningsbaserad metod att göra förgreningar i ledningsnät på fordon, i installationsarbete eller vid reparationer, där ledarens tvärsnitt är inom det angivna intervallet.
