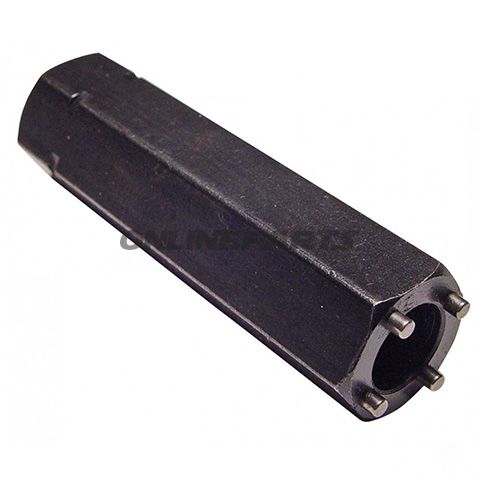

Gaffelkappsnyckel JMP 36 mm Kayaba

Nyckelfäste för avtagning av låsmuttrar på WP PDS-dämpare

Produkt: Nyckelfäste från JMP (MPN: 722.01.36, GTIN: 4043981104318). Stålverktyget är utformat för demontering av låsmuttrar på kopplingskurva och PDS-enheten på WP-dämpare.

Detta specialverktyg är utvecklat för mekaniker och erfarna motorcyklister som arbetar med WP PDS-system. Konstruktionen fokuserar på exakt passform och hållbarhet vid upprepad användning i verkstadsmiljö.

• Funktion: Hålls fast om låsmuttern med hjälp av fyra stift som griper in i mutterns hål/yttre formgivning, så att lösningsmomentet kan appliceras utan att skada omgivande komponenter.
• Användningsområde: Demontering av navmuttrar/låsmuttrar på kopplingskurva och PDS-enheten på WP-dämpare.

Material och mekaniska egenskaper

Verktyget är tillverkat i härdat stål med en yta lämplig för professionell användning. Materialvalet säkerställer motstånd mot deformationsmoments och god nötningsstyrka vid upprepad montering/demontering. Drivytan är utförd som sexkant (SW 19 mm), vilket gör det möjligt att använda vanligt verktyg (hylsa eller fast nyckel) för momentöverföring.

Dimensioner och noggrannhet

• Antal stift: 4
• Pin-to-pin avstånd: 15 mm
• Stifthöjd: 2,2 mm
• Stiftbredd: 2,3 mm
• Stiftsform: Rund
• Total längd/höjd: 72,5 mm
• Inre diameter: 11,3 mm
• Yttre diameter/drivyta: 19 mm (AF 19)

De angivna måtten (stiftmått och diametrar) är viktiga för att säkerställa korrekt passform i låsmuttrarna på WP PDS-enheter. Användning av ett verktyg med felaktig stiftprofil kan leda till dåligt grepp och risk för skada på muttern.

Kompatibilitet

Verktyget är specifikt avsett för WP PDS-enheter och motsvarande låsmuttrar som vanligtvis används på många WP-dämpare samt vissa kopplingskurvor där samma typ av navmutter förekommer. Kontrollera alltid måtten (pinavstånd och stifthöjd) på den aktuella muttern för att bekräfta kompatibilitet före användning.

Praktiska anmärkningar

• Använd en lämplig momentkälla (hylsnyckel eller nyckel på 19 mm) för kontrollerad kraftpåverkan.
• Kontrollera stiftens skick före användning; slitna eller deformerade stift kan ge dåligt grepp.
• Rengör mutterns hålrum från smuts och korrosion för att säkerställa korrekt insättning av stiften.

Produkten levereras av JMP och identifieras med tillverkarens artikelnummer 722.01.36 och GTIN 4043981104318, vilket gör det enkelt att stämma av exakt mot reservdelsslistor och serviceinstruktioner.
