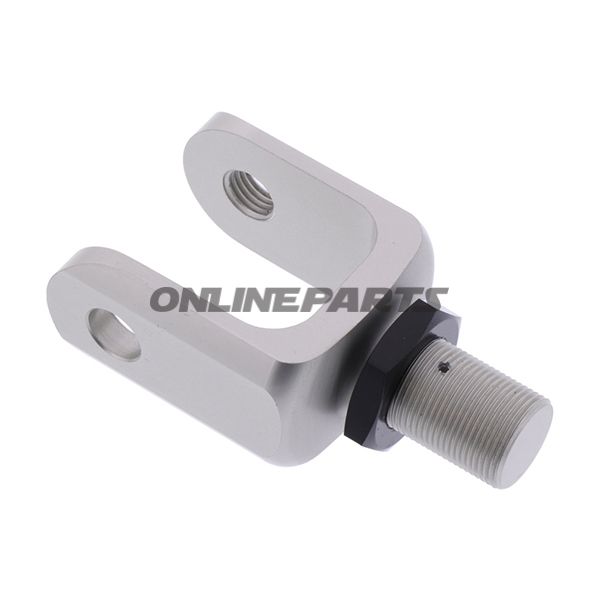

Gaffel 30 mm YSS 30X28X63XM10 / M16X1

Matare gaffel till gaffelstivar 30 mm – YSS 30X28X63XM10 / M16X1

Produktöversikt: Denna gaffel från YSS (MPN: 789.17.20, GTIN: 2B91-021-92) är utformad för användning på YSS-stivare med längdjustering och fungerar som förbindelseled mellan gaffeln och gängstiftet på den övre eller nedre fästningen på gaffelns överdel beroende på applikation. Den är tillverkad med exakta mått för att säkerställa korrekt passform och funktion i justerbara stötdämpar-/gaffelmonteringar.

Funktion:

• Överför belastning från gaffeln till stivan via en gänganslutning.
• Möjliggör rörelse och rotation kring bussningen, samtidigt som den håller axialposition via gängstiftet.
• Endast användning på YSS-dämpare/stivar som har längdjustering – inte lämplig för fasta (oförändrade) stag.

Dimensioner och mekaniska detaljer:

• Inre bredd (öppning): 30 mm — passar gafflar/axlar med denna interna bredd.
• Inre höjd (klarering): 28 mm — anger platsen för monterade komponenter och rörelse.
• Gänga i gaffeln: M10 x 1,25 — detta är den interna gängan i gaffelns hål där en bolt eller skruv fästs.
• Total höjd från mittenhålet till gängändan: 63 mm — relevant vid mätning av monteringens fria längd och anslutning till stivarens gängstift.
• Gängstift: M16 x 1,0 — den yttre gängmåtten som går in i stiven/ramen.

Materialval och egenskaper:

• YSS-produkter använder vanligtvis stål eller härdade legeringar för bärande komponenter för att säkerställa drag- och skärets styrka. Denna gaffel är tillverkad med toleranser och ytbehandling som passar mekaniska förbindelser i fjädringskomponenter.
• Ytfinish kan vara beläggning eller galvanisering för korrosionsbeständighet; det rekommenderas att kontrollera den faktiska ytan i produktbeskrivningen vid köp om miljö- eller korrosionsmotstånd är kritiskt.
• Material- och värmebehandling ger stabil passform och motverkar glapp vid korrekt montering och underhåll.

Kompatibilitet och montering:

• Speciellt utformad för YSS-stivare med längdjustering. Kontrollera att din stiv har M16 x 1,0 gängstift och att gaffelns inre bredd och höjd (30 x 28 mm) överensstämmer med befintlig fäste.
• Gängan i gaffeln är M10 x 1,25; använd lämplig bult/skruv med rätt styrka och moment vid montering.
• Vid byte eller anpassning bör man kontrollera klarningar och rörelseområde för att undvika skärning eller bindning under full fjädringsrörelse.

Säkerhet och underhåll:

• Kontrollera gängor och tätning regelbundet efter montering. Använd rekommenderat moment för M10- och M16-förbindelser.
• Undvik överstramning som kan skada gängor eller orsaka deformation av gaffeln.
• Håll komponenten ren och smord där det behövs för att förhindra skärning och korrosion; inspektera för glapp eller sprickor vid service.

Identifiering: Produkten märks under varumärket YSS med artikelnummer (MPN) 789.17.20 och GTIN 2B91-021-92, vilket kan användas vid jämförelse av reservdelsnummer och vid beställning.
