Fuses Mini Anl 40A 4 Pieces

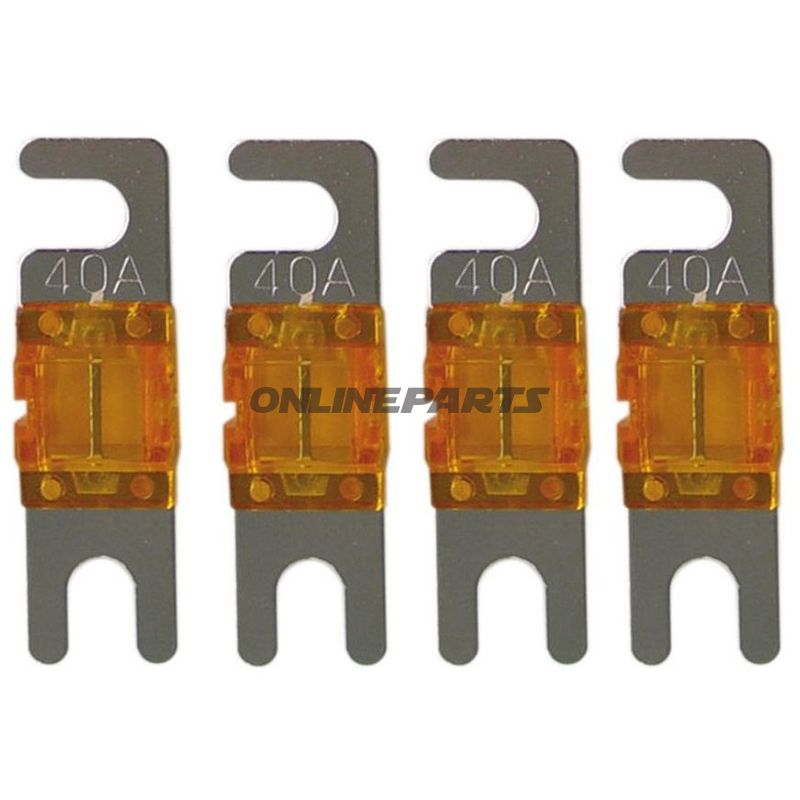

Mini-ANL-säkring 40 A för skruvmontering — uppsättning på 4

Produkt: Mini-ANL (bolt down) säkringar från ACV, GTIN 4026724394023, MPN 194.02.74. Denna uppsättning innehåller fyra identiska mini-ANL-säkringar avsedda för lågspänningsinstallationer upp till 36 V och 40 A.

Funktion och användning

Mini-ANL-säkringar är utformade för att skydda kabeldragningar och elektriska komponenter i fordon och mobila installationer mot kortslutning och överström. De monteras som skruvförsedda säkringar där säkringens terminaler fästs med skruvar/bultar genom hål i hållare eller samlingsanordning. Denna typ av säkring används vanligtvis i huvudströmförsörjningar till förstärkare, startmotorreläer, huvud-säkringar i specialanläggningar och andra situationer där platsen är begränsad men höga strömmar måste säkras.

Material och konstruktion

• Kontaktmaterial: Silvbelagda kontakter för bättre ledningsförmåga och reducerad motstånd vid höga strömmar.
• Kapsling och kropp: Kompakt metall/isolationskombination lämplig för boltfäste; dimensionerna är 42 x 12 mm, vilket ger en liten yttre footprint utan att kompromissa med strömkapacitet.
• Fäste: Bolthål med 8,5 mm diameter och avstånd mellan hålen (cent- till-cent) 30 mm, anpassat till vanliga bult- och skruvmått i bil- och båtinstallationer.

Tekniska data

• Typ: Bolt down fuse / ANL Mini
• Strömstyrka: 40 A
• Märkspänning: 36 V
• Dimensioner: 42 x 12 mm
• Hålavstånd: 30 mm
• Håldiameter: 8,5 mm
• Automatisk (självläkande): Nej — detta är en smältsäkring som ska bytas vid utlöst tillstånd.

Kompatibilitet och montering

Säkringen är lämplig för 12 V och 24 V fordonsinstallationer där märkvärden 36 V och nominell 40 A överensstämmer med det elektriska systemet. De bultmonterade terminalerna kräver lämplig hållare eller skruvbeslag med matchande håldiameter och avstånd. Vid montering ska kontaktytor vara rena och åtdragas med korrekt moment för att undvika uppvärmning vid höga strömmar.

Säkerhet och underhåll

• Byt alltid säkringar mot samma typ och nominella strömstyrka för att behålla skyddet i kretsen.
• Kontrollera kontaktmotståndet efter installation och kontrollera synlig korrosion eller lösa anslutningar vid regelbunden service.
• Eftersom detta är en smältsäkring ska den bytas vid utlöst tillstånd — den är inte självresetterande.

Om tillverkaren

ACV levererar elektriskt tillbehör och säkringslösningar för fordon. Produktens MPN 194.02.74 och GTIN 4026724394023 kan användas för identifiering vid inköp eller vid kontroll i reservdels- och servicehandböcker.
