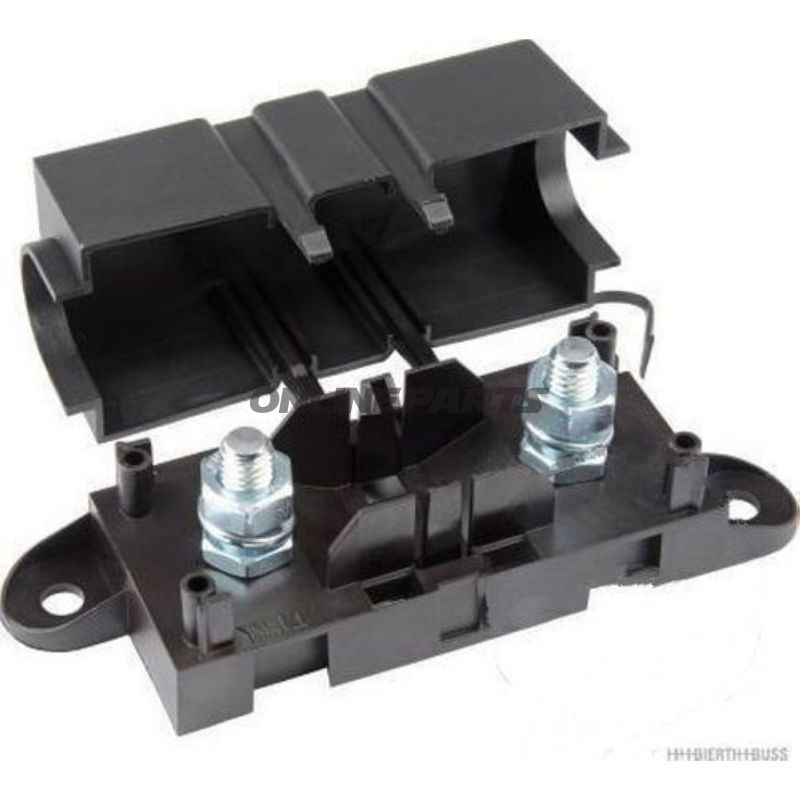

Fuses Holder Megabis 500A

Säkringshållare för megasäkringar, lämplig upp till 500 A och 32 V

Denna säkringshållare är designad för megasäkringar och används typiskt i fordon och elektriska installationer där höga strömstyrkor krävs. Produkten är identifierad med MPN 158.06.68 och GTIN 4026736438449.

Funktion och användning

Säkringshållaren håller en enda megasäkring säkert på plats och leder strömmen mellan anslutningspunkterna. Den är lämplig för skydd av högströmsekretser upp till 500 A vid maximalt 32 V. Konstruktionen tillåter mekanisk och elektrisk anslutning via M8-gängade bultar, vilket gör den lämplig för installation i motorutrymme, batteriboxar eller andra områden med plats för större säkringar.

Material och konstruktionsdetaljer

• Strömkapacitet: 500 A vid upp till 32 V.
• Gängstorlek: M8; passar till standard M8-bultar och terminalskruvar.
• Fysiska mått: Bredd 120 mm, höjd 39 mm, djup 42 mm.
• Bultavstånd: 51 mm mellan monteringspunkter.
• Bärande delar: Robust metallkontakt för att säkerställa låg övergångsmotstånd och god strömledning.
• Isolering och hölje: Hållbar isolerande plast runt klämområdena för att minska risken för kortslutning och kontakt med ledande delar.
• Stackbar: Möjlighet till mekanisk sammankoppling/stapling vid montering för kompakt placering av flera hållare.

Tekniska fördelar och relevanta egenskaper

• Låg motstånd i anslutningen tack vare tåliga metallterminaler, vilket minskar värmeutvecklingen vid hög ström.
• Standard M8-anslutning gör den kompatibel med vanliga kabeländar och bultar som finns i verkstäder och fordonsinstallationer.
• Stackbar konstruktion underlättar skapandet av ordnade installationer med flera säkringar i rad utan extra beslag.
• Dimensioner och bultavstånd gör det möjligt att planera montering i befintliga utrymmen med kända mått.

Kompatibilitet och montering

Säkringshållaren är avsedd för megasäkringar i relevant storlek och spänningsklass (upp till 32 V). M8-gängorna innebär att den passar till standard kabelögnar och skarvar som ofta används vid batteri- och startmotorinstallationer. Bultavståndet på 51 mm och angivna yttre mått gör det enkelt att ta hänsyn till i befintliga monteringsplåtar eller skräddarsydda konsoler.

Praktiska anmärkningar

• Kontrollera alltid megasäkringens typ och dimension mot hållarens mekaniska öppning före montering.
• Säkerställ korrekt moment på M8-anslutningar för att undvika lösa kontakter och överhettning.
• Vid installation i slutna utrymmen rekommenderas korrekt ventilation och tillgång till inspektion för att säkerställa långsiktig elektrisk kontakt.

Produkten är angiven med MPN 158.06.68 och identifieras med GTIN 4026736438449. Om du har specifika krav på material eller ytförbehandling i relation till korrosionsskydd eller vibrationsstabilitet rekommenderas att ange dessa krav vid beställning eller kontakta leverantören för dokumentation.
