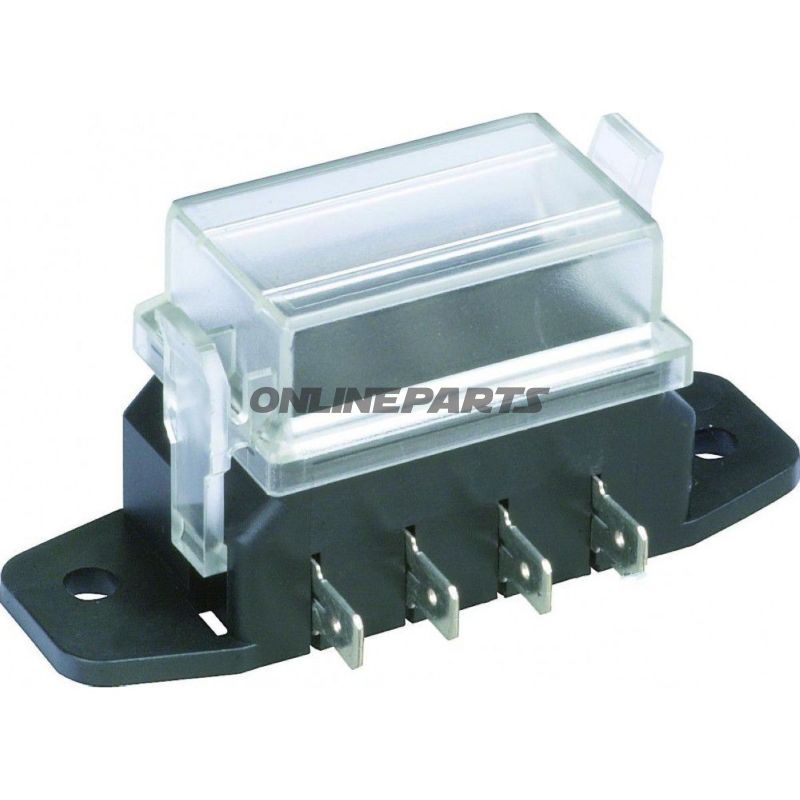

Fuse Box For Midi Blade Fuse4 Pole

Säkringshållare för flatstiftsäkring, 4 poler — för kling-/ATO-säkringar

Denna säkringshållare är avsedd för montering av flatstiftsäkringar (kling/ATO/Midi) i stigkretsar och tillbehörsinstallationer på motorcyklar och mindre fordon. Produkten levereras under MPN 158.23.78 och kan identifieras via GTIN 4026736031367.

Funktion

• Säkerställer att standard flatstiftsäkringar (ATO/Midi) kan monteras och bytas snabbt vid service eller felsökning.
• Gör det möjligt att koncentrera flera säkringar i en enhet med fyra poler, vilket förenklar kabeldragning och översikt i elinstallationen.
• Passar säkringar med dimension 19,1 x 5,1 x 18,5 mm (standard ATO/Midi-format).

Materialval och konstruktion

• Höljet är gjort av isolerande plastmaterial, valt för elektrisk isoleringsförmåga och motståndskraft mot vibrationer och värme från motorutrymme/omgivning. Materialet anges inte med en specifik plasttyp i produktdata, men är konstruerat för normal användning under körförhållanden.
• Invändiga kontakter/hållare för säkringarna är typiskt tillverkade av metall med god elektrisk ledningsförmåga och korrosionsbeständighet (ofta tenn- eller nickelbelagt koppar), så kontinuitet och låg övergångsmotstånd upprätthålls.
• Konstruktionen anges som "utan säkring" (dvs. höljet levereras utan monterade säkringar) — själva hållaren innehåller alltså endast hållarna och anslutningspunkterna.

Tekniska detaljer och mått

• Antal poler: 4 (fyra separata säkringsplatser).
• Passande säkringstyp: ATO / Midi, dimension 19,1 x 5,1 x 18,5 mm.
• Hålavstånd: 65 mm — detta avser monteringshålen/hålplaceringen vid fastsättning i ram eller panel.

Kompatibilitet och användning

• Lämplig för motorcykel- och lätta fordonsapplikationer där standardflatssäkringar används för skydd av ljus, signalhorn, styrenheter eller tillbehör.
• Kan monteras i instrumentpaneler, bakom batteriboxar eller i verkstadsbyggnationer där flera säkringar önskas samlade.
• Eftersom höljet levereras utan säkringar, måste lämpliga ATO/Midi-säkringar väljas separat enligt nödvändiga ström- och karaktäristikkriterier (smältkaraktäristik, strömstyrka med mera).

Praktiska anmärkningar för montör

• Kontrollera att monteringshålens hålavstånd (65 mm) passar din ram eller monteringsplatta innan borrning/anpassning.
• Säkerställ korrekta kabelskor och dimensioner på anslutningsledningar — hållaren stöder fyra separata ledningsanslutningar, så planera kabeldragningen för att undvika korsning och värmeuppbyggnad.
• Vid utbyte av säkringar används ATO/Midi-säkringar i korrekt märkström; hållaren innehåller inga säkringar vid leverans.

Identifikation

Produktens fabrikationsnummer (MPN) är 158.23.78 och GTIN är 4026736031367. Dessa nummer kan användas vid beställning, reservdelsökning eller vid mottagningskontroll för att säkerställa korrekt komponent.

Beskrivningen ovan är riktad till yrkespersoner och mekaniker som förväntas välja säkringstyp och strömstyrkor utifrån fordonets elektriska krav och gällande installationspraxis.
