framdrevskugghjul 14 tänder för 520-kedja, inre diameter 21,4–23 mm
Produktöversikt: Detta framdrevshjul från JT Sprockets (GTIN: 824225205442, MPN: 726.01.61) är ett 14-tands tändhjul designat för 520-kedjor med fint tandprofil. Det används som drivande (framdrev) komponent på motorcyklar med smalt spline-fäste och en inre borrpassning mellan 21,4 mm och 23 mm.
Funktion och användning: Framdrevet överför moment från motorens utgående axel till bakre kedja och vidare till bakhjulen. Korrekt tandprofil och borrpassning säkerställer jämn kraftöverföring, minimalt slitage på kedja/tandhjul och stabilt gång vid hög varvtal. Denna variant är tillverkad för system med 520-tandgång och smalt spline-montage, där exakt passform mellan spline och innanför hål är avgörande för mekaniska toleranser och utrustningens livslängd.
Material och tillverkning: JT Sprockets tillverkar tändhjul genom svarvning, fräsning och borrning på moderna CNC-maskiner. Materialsvalet och bearbetningen syftar till att uppnå låga toleranser och optimal tandprofil. Efter värmebehandling (härdning) genomgår varje enhet manuell kontroll. Kombinationen av maskinell precision och efterföljande kontroll reducerar risken för oegentligheter i tandprofilen, som annars kan orsaka ojämnt slitage eller tidig fel i drivlinan.
Tekniska data (utdrag):
- GTIN: 824225205442
- MPN: 726.01.61
- Tillverkare: JT Sprockets
- Antal tänder: 14
- Kedje-tandning: 520
- Monteringstyp: Narrow spline (smal spline)
- Inre diameter: 21,4 mm – 23 mm (justerbar/anpassad tolerans)
- Invändiga tänder (splines): 22
- Bredd: 11,6 mm
- Monteringshål: utan förborade hål (levereras utan extra borrade monteringshål)
- Konstruktion: Standard
Kompatibilitet och montering: Framdrevet är lämpligt för motorcyklar som använder 520-kedja och smalt spline-driftaxel. Den angivna inre diameter-intervallet (21,4–23 mm) innebär att borr- eller spline-passningen måste kontrolleras mot axelns mått före slutlig montering; mindre anpassning kan vara nödvändig på vissa modeller. Det medföljer inte borrade monteringshål, så plattformar som kräver särskilda fläns- eller skivadapter bör kontrolleras för kompatibilitet.
Fördelar med produktionsmetoden: JT:s process omfattar cirka 25 produktionssteg och mer än tio enskilda kvalitetskontroller för varje tandhjul. Den kombinerade bearbetningen (svarvning, fräsning, borrning) följer principen att uppnå bästa tandprofil och minimala toleranser, vilket minskar tidigt slitage och säkerställer mer exakt kedjekontakt under hela livslängden.
Rekommendationer till användare (mekaniker/ägare): Vid utbyte rekommenderas följande tillvägagångssätt:
- Kontrollera spline- och axelmått för att säkerställa korrekt passform innan montering.
- Undersök kedjans räckvidd och slitage; tandhjul och kedja bör bedömas gemensamt för att undvika ökat slitage.
- Smörj och montera enligt tillverkarens moment- och underhållsföreskrifter.
Anmärkningar: Uppgifterna om tillverkning och kvalitetskontroll speglar JT Sprockets produktionsprocess. GTIN (824225205442), MPN (726.01.61) och märket JT Sprockets är inarbetade för att underlätta identifikation och säkerställa korrekt reservdelsval vid beställning.

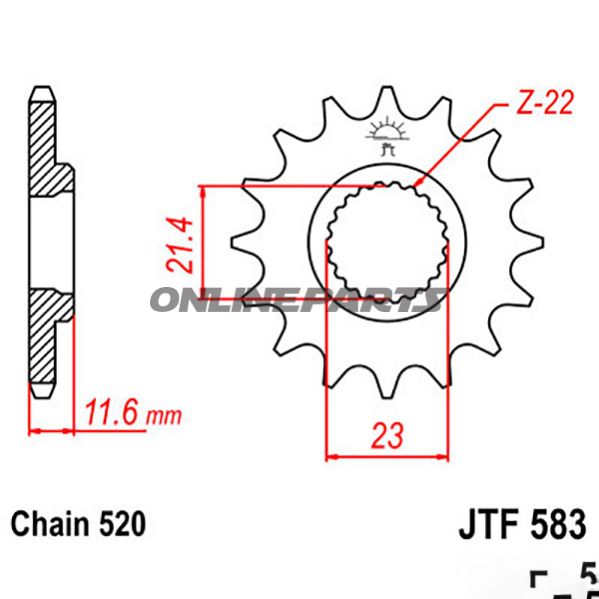

Tekniska specifikationer (rådata):
| Tandning | 520 |
| Montering | Narrow Spline |
| Inre diameter min | 21,4 mm |
| Inre diameter max | 23 mm |
| Inre tänder (antal) | 22 |
| Antal monteringsbultar | Utan förborade hål |
| Bredd | 11,6 mm |
| Konstruktion | Standard |
| Tillverkare | JT |
| Antal tänder | 14 |
