Front Sprocket 14 Tooth Pitch 520Large Spline 6 Inner Diameter 17/20

Fortandhjul 14 tænder til 520 kæde — groft tandet, indvendig diameter 17–20 mm

Produkt: fortandhjul med 14 tænder fra JT Sprockets (MPN: 726.04.88, GTIN: 824225200454). Detta tandhjul är utfört för kedjor med 520-delning och har grovare tandprofil samt intern montering med 6 invändiga tänder.

Funktion

• Överför vridmoment från motor- eller växelaxeln till drivkedjan vid 520-kedjestandard.
• Designat för montering på axlar med stor splinlösning och invändig diameter i intervallet 17–20 mm, vilket ger viss anpassning vid montering.
• De 6 invända tänderna säkerställer positionering och momentöverföring mellan axelns splin och hjulet; två monteringsbultar med centrumavstånd 34 mm fäster hjulet mekaniskt till navet.

Materiale og fremstilling

Producenten JT Sprockets tillverkar hjul genom svarvning, fräsning och borrning på CNC-maskiner för att hålla låga toleranser och korrekt tandprofil. Efter bearbetning genomgår ämnet värmebehandling (härdning) för att förbättra slitstyrka och motståndskraft mot deformation. Varje föremål kontrolleras manuellt efter värmebehandling och genomgår en rad kvalitetskontroller under produktionen.

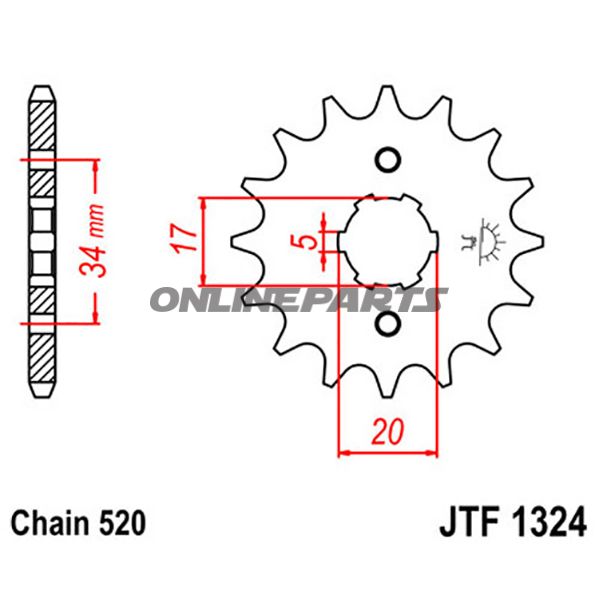

Tekniske egenskaber

• Delning: 520
• Antal tänder: 14
• Invändiga tänder: 6 (tandavstånd 5 mm)
• Invändig diameter: min 17 mm, max 20 mm
• Montering: stor spline
• Antal monteringsbultar: 2
• Boltcenter (hålavstånd): 34 mm
• Utførelse: standard konstruktion
• Producent: JT Sprockets

Kompatibilitet og anvendelse

Detta förhjul är avsett för fordon och konstruktionssituationer där en 520-kedja och grov tandprofil är specificerad. Den angivna invändiga diametern 17–20 mm innebär att hjulet kan passa på axlar eller adaptrar inom detta intervall; för korrekt funktion måste splinetypen (stor spline) och bultmönstret (2 bultar, 34 mm centrumavstånd) överensstämma med körfordonets nav. Rekommenderas för användning i standard drivlina-montering, där slitstyrka och korrekt tandprofil är viktig.

Kvalitetsbemærkninger

JT Sprockets uppger att deras produktion omfattar många produktionssteg och flera kvalitetskontroller. Tillverkningsmetoden (svarvning, fräsning, borrning) i kombination med efterföljande värmebehandling syftar till att säkerställa exakta toleranser och en slitstark tandprofil. För mekaniker innebär detta förutsägbar montering och lång livslängd vid korrekt användning och underhåll.

Identifikation

• Varumärke: JT Sprockets
• MPN: 726.04.88
• GTIN: 824225200454

Obs: Kontrollera alltid mått (invändig diameter, spline-typ, bultmönster och kedjedelning) mot den specifika bilen före montering för att säkerställa korrekt passform och funktion. Det finns ingen information om levererat antal i paket i denna beskrivning; vid tvekan kontakta leverantören eller se produktens emballage/orderdetaljer.
