Front Sprocket 13 Tooth Pitch 520Narrow Spline Inner Diameter 21.4/23

Fortandhjul 13 tænder til 520-kæde, fint tandet, indre diameter 21,4–23 mm

Produktbeskrivelse: Detta främre drev från JT Sprockets (GTIN 824225206357, MPN 726.01.60) är ett 13-tands, fint tandat drev avsett för 520-kedjeuppsättningar med smal spline-fästdprofil. Det tillverkas och kontrolleras enligt JT Sprockets’ standarder för eftermarknad och originalutrustning, och är lämpligt för användning där exakt tandprofil och hög dimensionell stabilitet krävs.

Funktion: Fortandhjulets primära funktion är att överföra kraft från motorens utgående axel till kedjan och vidare till bakhjulet. Den fina tandningen och den exakta tandprofilen säkerställer jämn ingrepp med 520-kedjor, minskar buller och slitage på kedans rullar och tandflanker samt bidrar till en stabil drivlina. Den angivna inre diametern (min. 21,4 mm / max. 23 mm) och den smala spline-passformen säkerställer korrekt placering på axeln utan behov av extra anpassningar vid kompatibla axeltyper.

Material och produktionsmetod: JT Sprockets tillverkar drev genom svarvning, fräsning och borrning på moderna CNC-maskiner. Materialvalet och efterföljande värmebehandling (värmekompenserings-/härdningsprocess) ger en balans mellan ythårdhet och seghet, så att tänderna motstår profilslitage utan att bli spröda. Varje drev genomgår många produktionsfaser och manuell kontroll efter värmebehandling för att säkerställa toleranser och tandprofil.

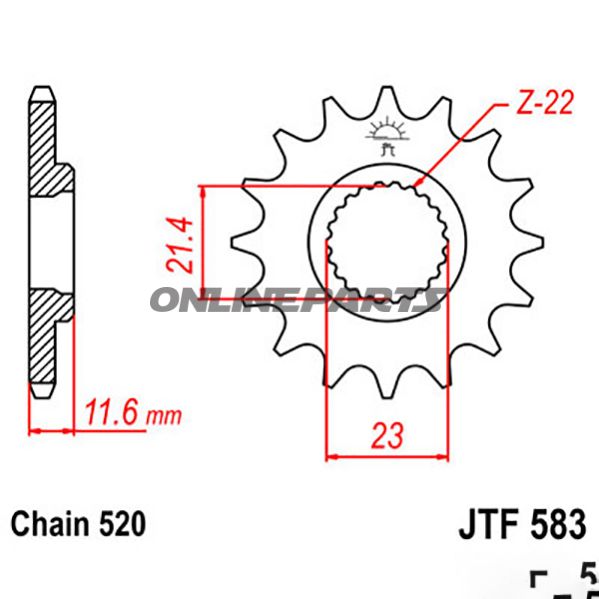

• Pich: 520
• Antal tänder: 13
• Ingående tänder (intern tandgeometri): 22
• Inre diameter: 21,4 mm – 23 mm
• Montering: Narrow spline (smal spline)
• Bredd: 11,6 mm
• Hullöppning/skruvmontering: Utan borrade monteringshål (levereras utan extra borrade hål)
• Konstruktion: Standard
• Tillverkare: JT (JT Sprockets)

Kompatibilitet och användning: Detta främre drev är avsett för motorcyklar och små motoranläggningar som använder 520-kedja och smal spline-axel. Inre diametertoleransen (21,4–23 mm) tillåter användning på axlar eller nav som faller inom detta intervall; vid tveksamhet om exakt axelprofil rekommenderas mätning innan montering. Eftersom drevet levereras utan borrade monteringshål, måste monteringsmetod och eventuella distansskivor eller låsarrangemang bedömas i förhållande till den specifika axel/konfiguration.

Tekniska fördelar: Den fina tandningen och precisionsbearbetning ger:

• Förbättrad tandprofilmatchning med 520-kedjor, vilket kan minska ojämnt slitage.
• Konsekventa toleranser från CNC-tillverkning, som minskar behovet av efterbearbetning.
• Manuell kontroll efter värmebehandling för att säkerställa dimensionell stabilitet och korrekt tandprofil.

Varumärke och identifikation: Produkten är tillverkad av JT Sprockets, ett välkänt namn inom drev och kedje-komponenter. GTIN 824225206357 och MPN 726.01.60 används för entydig identifikation vid beställning och reservdelshantering.

Obs till mekanikern: Kontrollera axelns spline-dimensioner och den faktiska inre diametern innan montering. Om det finns behov av borrade monteringshål eller speciella distansklossar, måste dessa anpassas till den specifika montering, eftersom leveransen inte omfattar extra borrade bultmönster.
