FRAMDREV 12 TANDDELNING 428 SMAL SPLINE INNERDIAMETER 17/20,2

Tandhjul 12 tänder, delning 428, fintandad — invändig diameter 17–20,2 mm

Produkt: Tandhjul från JT Sprockets (MPN: 726.00.73, GTIN: 824225200997). Detta tandhjul är utformat för motorcykel- och scooterdrivning, där fintandat 428-delningstandhjul med invända tänder används för axelmontering med small spline‑profil eller liknande anslutningar.

Funktion och användning

• Tandhjulets primära funktion är att överföra vridmoment mellan motorns utgående del och drivkedjan via en invändig tandning/infästning mot axel/spline eller en anpassad nav.
• Med 12 invända tänder och 428-delning är det lämpligt för lätta till medeltunga drev där exakt tandprofil och tight toleransstyrning krävs för jämn kraftöverföring.
• Används vanligtvis på eftermarknads- och ersättningsapplikationer där small spline- eller slutande montering används utan borrade monteringsplatser.

Material och tillverkning

• Producerat av JT Sprockets moderna tillverkningsanläggning med CNC-svarvning, fräsning och borrning för att säkerställa exakta tandprofiler och låga toleranser.
• Tandhjulet genomgår värmebehandling och flera kvalitetskontroller (flera individuella tester under produktionen) för att uppnå stabil hårdhet och slidadeklarhet utan att göra materialet sprött.
• Tillverkningsmetoden (svarvning, fräsning och borrning) säkerställer konsekvent tandgeometri, vilket minskar tidiga slitagesfenomen och ger en bättre yta mellan tandhjul och motspel.

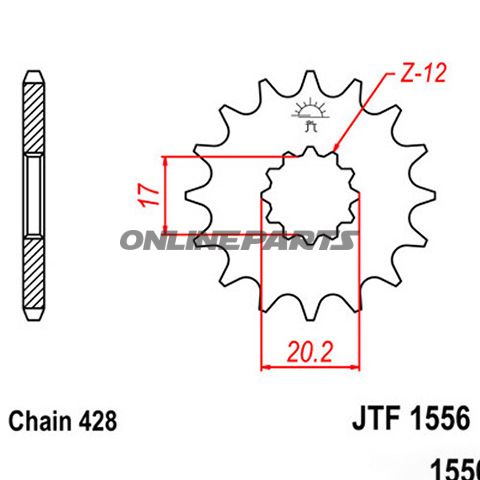

Tekniska specifikationer

• Delning (Pitch): 428
• Antal invända tänder: 12
• Invändig diameter, min.–max.: 17 mm – 20,2 mm
• Montering: Small spline / narrow spline
• Antal borrhål för montering: Ingen förborning (levereras utan borrade monteringsplatser)
• Konstruktion: Standard
• Tillverkare: JT Sprockets
• MPN: 726.00.73
• GTIN: 824225200997

Kompatibilitet och montering

• Kontrollera att axelns spline-dimension matchar small spline-standarden och att invändig diameter ligger inom 17–20,2 mm, eventuellt med lämpliga reduktions- eller adapterhål för exakt passform.
• Levereras utan borrade monteringsplatser — om din applikation kräver bultningshål eller särskild fästdon, ska borr- eller adapterarbete göras i enlighet med tillverkarens toleranser och tekniska krav.
• Lämplig för inspektion och utbytes i standard drivlösningar på motorcyklar och mopeder där 428-delning fintandad geometri används.

Praktiska kommentarer för mekanikern

• Kontrollera tandhjuls- och kedjekompatibilitet (428-kedja) samt spline-passform före montering.
• Efter värmebehandling och test är varje enhet manuellt kontrollerad hos JT Sprockets; rekommenderas ändå visuell inspektion vid mottagning och kontroll av passning vid provmontering.
• Vid anpassning av invändig diameter: arbeta med precisionsverktyg för att bevara tandprofilen och undvika obalans.

Om tillverkaren

JT Sprockets är en global tillverkare med avancerad CNC-utrustning för produktion av tandhjul och kedjehjul till både eftermarknad och originalutrustning. Produktionskontrollstegen och manuell testning efter värmebehandling säkerställer enhetlig kvalitet, vilket är relevant för yrkespersoner som kräver exakt passform och hållbarhet.
