Avdragarskydd till vevaxel och generator - JMP (till KTM, LEM, Italjet m.fl.)

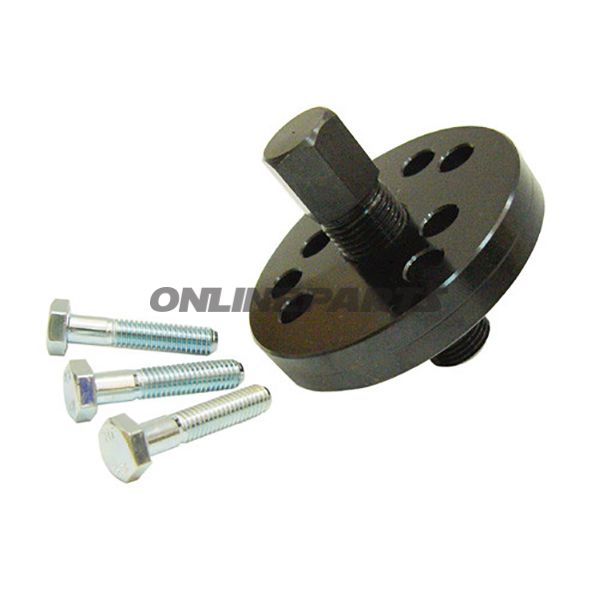

Detta är en avdragarskydd från JMP framtaget för att avlägsna vevaxlar/rotor på motorcyklar och scootrar. Verktyget används som extern avdragare med central skruv och tre 6 mm-skruvar, vilket ger ett stabilt och jämnt drag vid demontering av rotorer och generatorhjul.

Produktidentifiering: JMP-varumärket anges som tillverkare, produktnummer (MPN) är 722.09.81 och GTIN/EAN är 4043981048483. Dessa uppgifter hjälper vid sökning av reservdelsanvisningar och säkerställer korrekt passform till angivna fordonsmodeller.

Funktion och användning

• Designad som extern avdragare till rotor/vevaxel: monteras utanpå rotorn och använder en central skruv för att pressa rotorn av vevaxellinan.
• Tre M6-fästskruvar (6 mm) säkerställer jämn fördelning av dragkraft och minskar risk för skev belastning vid demontering.
• Passar till flera motorcykel- och scooterapplikationer, till exempel vissa modeller från KTM, LEM och Italjet; kompatibilitet bör alltid kontrolleras mot tillverkarens verktygsanvisningar och rotorens skruvmönster.

Material och konstruktion

Avdragarskyddet är tillverkat i material valt för styvhet och slitagebeständighet (oftast härdat stål eller liknande legering hos JMP). Ytan är normalt behandlad för korrosionsbeständighet och för att säkerställa slitagebeständighet vid upprepad användning. Centralskruven är utformad som en sexkant-/imbusdriven skruv för att möjliggöra kontrollerad och exakt kraftöverföring via momentnyckel eller Stiftnyckel med insatt sexkant.

Tekniska detaljer

• Typ: Extern avdragare (External Puller)
• Användning: Rotor / vevaxel
• Drivtyp: Inre sexkant (hexagon socket) till central skruv
• Tillverkare: JMP (jfr. MPN 722.09.81 och GTIN 4043981048483)
• Fästskruvar: 3 x 6 mm

Fördelar i praktiken

• Jämt kraftfördelning via tre fästöggpunkter minskar risken för deformation av rotorens kant eller nitade komponenter.
• Central skruv med innanfälld sexkant möjliggör exakt styrning av utbrytmoment och säker, kontrollerad demontering.
• Robust design lämplig för verkstadsmikro och upprepad användning vid service och reparation.

Bruksanvisning och säkerhet

• Kontrollera skruv-/grovgångsmönster och rotorens invändiga gängor före montering för att säkerställa korrekt passform.
• Använd lämpligt verktyg till centralskruven (sexkantinsats eller insexnyckel) och arbeta med jämna, kontrollerade rotationer för att undvika plötsliga rörelser.
• Använd eventuellt ett momentverktyg eller slagfri metod i enlighet med tillverkarens anvisningar för det aktuella fordonet.

Om detaljer om specifik modellkompatibilitet är nödvändiga rekommenderas det att jämföra skruv-mönster och rotorens mått med JMP MPN 722.09.81 eller kontakta tillverkaren. Produkten levereras av JMP och identifieras entydigt via GTIN 4043981048483.
