Flat Socket 0.5-1.5 6.3mm JMP Förpackning 100 stycken Alternativ: 1580815

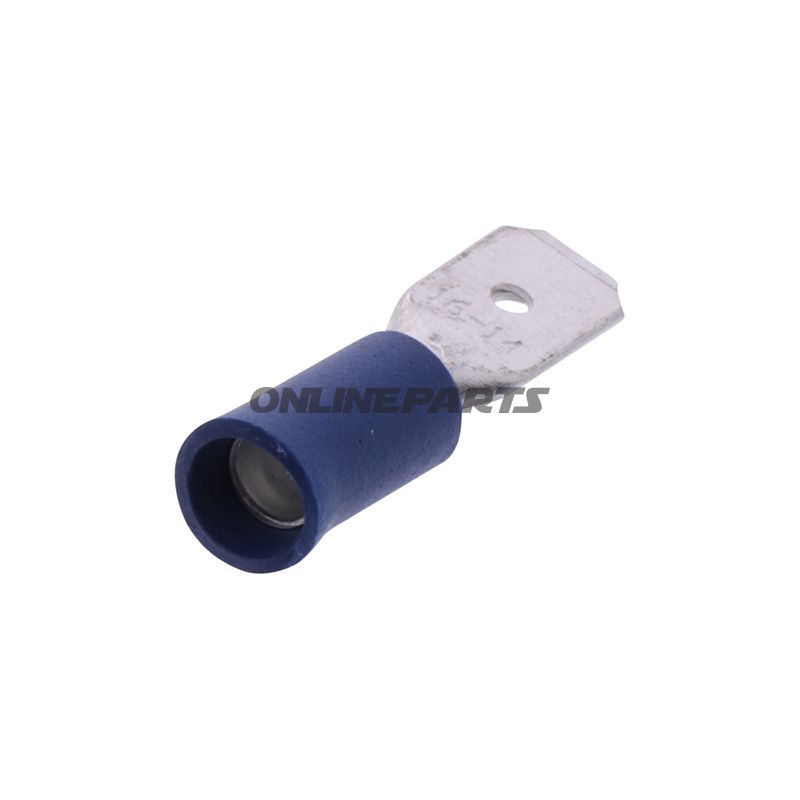

Platt isolerad spadstik 6,3 mm till ledning 1,5–2,5 mm² (JMP)

Produkt: JMP platt isolerad spadstik för 6,3 mm anslutning. Produkten levereras under varumärket JMP med producentens artikelnummer (MPN) 158.08.11 och GTIN 4043981349580.

Detta platta spadstik är utvecklad för elektriska anslutningar där en 6,3 mm spade- eller kontaktprofil krävs. Den är avsedd för ledningsarea från 1,5 mm² upp till 2,5 mm² och används typiskt för anslutning av kablar i motorcyklar, fordon och i övriga lågspänningsinstallationer där isolerade, avtagbara anslutningar önskas.

• Funktion: Ger en pålitlig mekanisk och elektrisk anslutning mellan ledare och han- eller honkontakt med standard 6,3 mm spadeprofil. Det isolerade höljet minskar risken för kortslutning mellan närliggande ledningar och kontaktytor.
• Dimensioner och användning: Spadens metalldel är 6,3 mm bred och ca. 0,8 mm tjock, vilket motsvarar vanlig 6,3 mm standard. Lämlig för tvärsnitt 1,5–2,5 mm².
• Materialval och egenskaper: Kontaktstycket är tillverkat i tryckformad metall (vanligt tinnbelagd koppar eller liknande ledande legering) för god elektrisk ledningsförmåga och korrosionsbeständighet. Det yttre isoleringsskalet är ett färgat (blått) plastskal som skyddar mot mekaniskt slitage och oavsiktlig kontakt. Produktdata anger att kontakttypen är isolerad och inte avsedd för lödning eller värme-sammandragning (heat shrink).
• Temperaturbeständighet: Angiven temperaturmotstånd är ned till -75 °C, vilket indikerar lämplighet vid låga temperaturer; vid höga temperaturer bör installationens totala temperaturkrav vurderas.
• Användningsområden: Lämplig för elektriska installationer i motorcyklar, bilar, lantbruksmaskiner och allmän elektronisk/elektrisk sammankoppling där 6,3 mm spadstik är standard. Används ofta för brytare, säkringhållare, reläer och kabelförgreningar.

Tekniska detaljer (översikt):

• Typ: Han-spade (Spade Connector Male)
• Passar på: 6,3 mm spade
• Ledningstvärsnitt: 1,5–2,5 mm²
• Isolerad: Ja (blå plastkappa)
• Lödning: Nej (inte avsedd för lödförbindelser)
• Heat shrink: Nej
• Poler: 1
• Temperaturmotstånd: angivet ned till -75 °C

Producenten JMP anges som tillverkare; MPN 158.08.11 och GTIN 4043981349580 kan användas vid identifiering av delen i reservdels- och komponentlistor. Observera att produkten levereras i en förpackning med flera kontakter (kan anges i försäljningsdokumentation), men se till att kontrollera den konkreta packstorleken vid beställning så att antalet överensstämmer med det önskade förbruket.

Monteringstips till mekaniker och tekniker: Se till att avmantla kabeln korrekt och använd lämpligt crimptangverktyg för att uppnå en säker mekanisk och elektrisk anslutning. Undvik överdriven pressning som kan skada ledaren, och kontrollera efter montering att den isolerande manteln sitter korrekt för att förhindra exponerade ledare.

GTIN: 4043981349580 · MPN: 158.08.11 ·Varumärke: JMP
