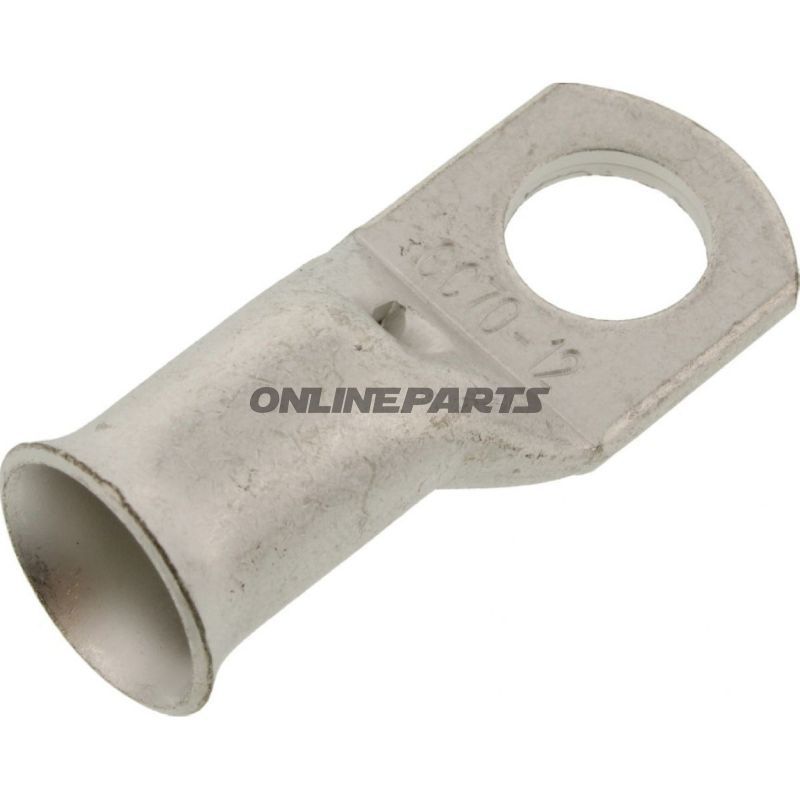

Ringkabelsko (ringtung) 70,0 mm² med M12-borrning – obunden, JMP

Produkt: ringtunga/ringkabelsko till kabelsamling och jordförbindelse. Detta element från JMP (MPN: 158.04.23, GTIN: 4043981276237) är utfört som en obunden ringkabelsko med borrhål för M12-bultar (Ø 12,7 mm) och är beräknat för ledare med tvärsnitt upp till 70,0 mm².

Funktion

• Ringtungen används för att skapa en mekanisk och elektrisk förbindelse mellan en ledare och en skruv-/bultfäste, vanligtvis vid chassie-/jordförbindelser, kabelplattor eller skruvterminaler.
• Den obundna utformningen (icke-isolerad) säkerställer direkt metallisk kontakt mellan ledare och anslutningspunkt, vilket ger låg övergångsmotstånd så länge korrekt kontaktbild och korrosionsskydd säkerställs.
• Designad för enkel montering med pressverktyg eller genom att föra ledaren direkt i skaftet efter korrekt förberedelse av ledaränden (avisolering, nedrullning/undvik lösa trådar).

Materialval och egenskaper

• Konstruktionen är utförd i metall lämplig för elektriska anslutningar; materialet är avsett att ge god ledningsförmåga och mekanisk styrka vid bultförskruvning. (Tillverkarens specifikation indikerar standardutförande för ringkabelsko; ytskydd kan variera, så kontrollera eventuellt produktblad för galvanisk behandling eller tinbeläggning vid behov.)
• Icke-isolerad – användning kräver att installationen tar hänsyn till elektrisk isolation i omgivningar med risk för kortslutning eller beröring.
• Inga löd- eller krympefunktioner inbyggda; produkten är uteslutande mekanisk/kallpressad till ledare.

Tekniska data

• Typ: ringkabelsko (ring connector)
• Borrmått: Ø 12,7 mm – lämplig för M12-bultar
• Lämplig för ledartvärsnitt: upp till 70,0 mm²
• Antal poler: 1
• Isolerad: Nej
• Svetsade eller löda förbindelser: Nej

Kompatibilitet och användningsscenarier

• Lämplig för kraftkablar och huvudsjordförbindelser på motorcyklar, fordon och maskiner där ett robust M12-fästpunkt används.
• Används normalt i plejesituationer där kabeldimensioner närmar sig 70 mm², t.ex. huvudsaklig strömförande kablar eller batteriblockering.
• På grund av den obundna utformningen bör monteringsmiljö och korrosionsskydd bedömas — använd eventuellt lämplig antioxiderande pasta och korrekt moment vid bultning.

Montering och rekommendationer

• Förbered ledaränden genom noggrann avskalning. Se till att ledarens trådar är sammanbundna och inte fransiga, så att press- eller klämförbindelsen får full kontaktyta.
• Använd lämpligt pressverktyg dimensionerat för 70 mm² för att säkerställa korrekt deformation och kontakttryck. Alternativt kan lämpliga klämmor användas enligt tillverkarens anvisningar.
• Efter montering: kontrollera mekanisk spärrning vid M12-bulten och bedöm behovet av korrosionsskydd, särskilt i utomhus- eller fuktiga miljöer.

Identifikation

• Varumärke: JMP
• MPN: 158.04.23
• GTIN: 4043981276237

Den levererade informationen baseras på produktdata från tillverkaren JMP. För specifika krav på ytbeläggning, aktuella materialstandarder eller testcertifikat rekommenderas att konsultera JMP:s tekniska dokumentation eller leverantörens produktblad.
