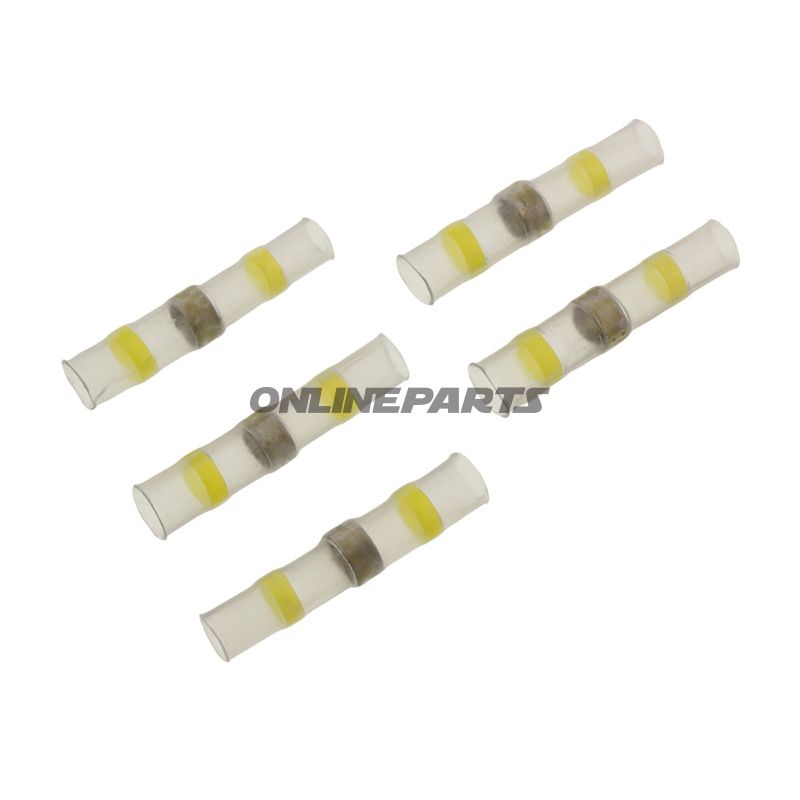

Lödkonnektor (värmkrimp) för kabelände 4,0–6,0 mm² – JMP

Produktöversikt: Dessa värmkrimpade lodkonnektorer från JMP (MPN: 158.04.03, GTIN: 4043981276039) är avsedda för sammanfogning av ledare i området 4,0–6,0 mm². Konnektorn kombinerar en lodförbindelse med ett isolerande värmekrimpkupp, vilket ger en mekanisk och elektrisk hållbar anslutning i krävande miljöer.

• Typ: Kontaktstopp / lodstift
• Ledningsområde: 4,0–6,0 mm²
• Längd: 42 mm
• Färg: Gul
• MPN: 158.04.03
• GTIN: 4043981276039
• Varumärke: JMP

Funktion och användning: Konnektorn är utformad för standard butt-förbindelser där två avisolerade ledare loddas in i ett metallhus. Förbindelsen uppnås genom att värma lodområdet så att lodet flyter och skapar en metallisk förbindelse mellan ledarna, varefter det yttre värmekrimpkupp uppvärms för att bilda ett tätt, mekaniskt och isolerande skal runt samlingen. Denna lösning används ofta i elektriska installationer i fordon, maskineri och andra applikationer där vibration och fukt kan belasta förbindelsen.

Material och egenskaper:

• Lodformning: Metallhuset är utformat för att ta emot lod och leda kapillärverkan, så att en jämn, lågmotståndsförbindelse mellan ledarna uppstår.
• Värmekrimpkupp: Tillverkad av krimpmaterial med inbäddad lim/klister (varm-smält), som vid uppvärmning smälter och bildar en tät, fuktbeständig tätning runt kabeln och isoleringen.
• Isolation: Konnektorn levereras isolerad från tillverkaren, vilket minskar behovet av efterföljande isoleringsarbete.
• Temperaturbeständighet: Specificerad temperaturbeständighet uppges till -125 °C; detta indikerar användningsvillkor vid låga temperaturer för materialets stabilitet och bör bedömas i samband med projektets övriga temperaturkrav.

Tekniska fördelar:

• Lodbaserad förbindelse ger låg elektrisk övergångsresistans jämfört med rena mekaniska krimpförbindelser, när den görs korrekt.
• Värmekrimpkuppen med inbyggd lim ökar motstånd mot fuktinträngning och korrosion vid samlingen.
• Enkel installation för personal med tillgång till rätt värmekälla (värmepistol eller lodutrustning) — förutsätter korrekt förberedelse av ledarna och tillräcklig uppvärmningstid för både lodning och krympning.

Användningstips och kompatibilitet:

• Lämplig för ledare i området 4,0–6,0 mm²; använd ledare utanför detta område kan ge otillräcklig kontakt eller överfyllning av huset.
• Ta bort lämplig längd av isoleringen före införing, så att ledarna möts i lodkonen i lodlösningen utan överskott av koppar utanför.
• Använd rätt uppvärmningsutrustning: först uppvärmning för att smälta lodet och säkerställa full flytning, därefter flytta värmen lite långsammare för att aktivera krimpmaterialet och invändig lim. Undvik överhettning av plastdelar.
• Efterkontroll bör göras visuellt för full våtfördelning av lodet samt tätning av den invändiga limningen i krympkuppen.

Kvalitet och dokumentation: JMP anger produkten under MPN 158.04.03. GTIN 4043981276039 identifierar denna variant (gul, 42 mm, 4,0–6,0 mm²). De tekniska uppgifterna inkluderar att produkten är isolerad, har lodförbindelse och innehåller värmekrimpmaterial.

Noteringar: Paketangivelsen i produktnamnet anger vanligtvis leveransformatet, men bör inte förväxlas med bulk- eller detaljförpackning; bekräfta antal och förpackningsformat vid order om nödvändigt.
