Flat pluggkontakthus 4-pol JMP Förpackning 1 styck

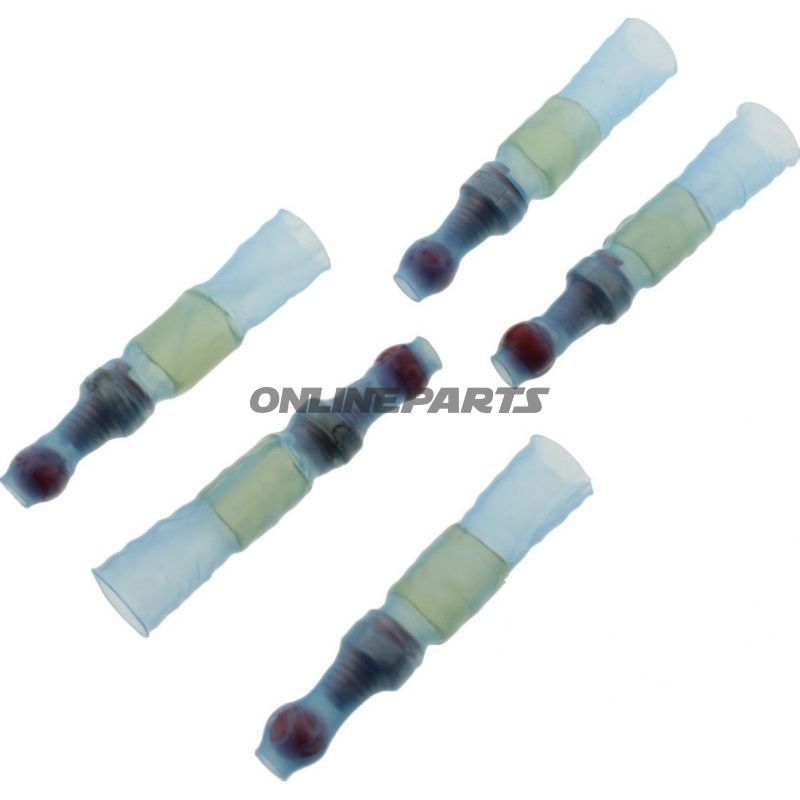

Loddkonnektorer med varmekrympt skaft till kabeltvärsnitt 2,0–4,0 mm²

Dessa loddkonnekto rfrån JMP (GTIN: 4043981276015, MPN: 158.04.01) är utvecklade för säkra ändavslutningar av flertrådade ledare i elektriska installationer på motorcyklar och andra fordon. Konnektorerna kombinerar en loddförbindelse med en pålagd varmekrympslang, vilket skapar både en mekanisk och elektrisk stabil förbindelse samt ett tätt, isolerande avslut mot miljöpåverkan.

Funktionellt är produkten utformad för att göra arbetsprocessen mer pålitlig: ledarspetsen förs in i metallhylsan, som uppvärms under lödning för att uppnå god metallisk kontakt, varefter den omgivande krympeisoleringen värmebehandlas för att krympa tätt runt kabeln och hylsan. Den sammanlagda längden på konnektorn är 37,7 mm, och färgen är röd, vilket gör den lätt att identifiera i fasta installationer.

• Användningsområde: Ändavslutningar till flertrådade kablar på 2,0–4,0 mm², typiskt till motoromgångar, strömförsörjningar och jordförbindelser.
• Funktion: Loddförbindelse kombinerad med varmekrympling för elektrisk ledningsförmåga, mekanisk styrka och miljöskydd.
• Dimensioner: Längd 37,7 mm.

Materialval och egenskaper:

• metallhylsa: Tillverkad för att kunna ta upp loddematerial och bilda en lågimpedans elektrisk förbindelse mellan ledare och konnektor. Ytbeläggning är beräknad för lödning och god elektrisk kontakt.
• Krympeisolering: Värmebeständigt polyolefin-liknande material med inre klister eller tätningsförmåga som krymper vid uppvärmning för att skapa en mekanisk tät försegling kring övergången. Isoleringen minskar risk för korrosion och kortslutning vid fukt eller vibration.
• Temperaturbeständighet: Specifierad (i tillverkarens data) för att klara låga temperaturer ned till −100°C för materialets användningsområde; praktisk användning beror på driftstemperatur och belastning.

Tekniska detaljer (kort):

• Typ: ändhylsor med loddområde.
• Kabeltvärsnitt: 2,0–4,0 mm².
• Loddet förbindelseprincip: Ja — hylsa designad för lödning.
• Isolerad: Ja — med varmekrympeslang.
• Värme/krympling: Ja — pålagd krympslang som aktiveras vid uppvärmning.

Montering och praktiska anmärkningar:

• Säkerställ korrekt avisolering och sätt in ledaren helt i hylsan före lödning.
• Använd lämplig lödutrustning och teknik för att undvika överhettning av isoleringen; krympslangen aktiveras efter lödning med lämplig värme (varmluftspistol) för att uppnå korrekt krympning och tätning.
• Kontrollera visuell och elektrisk kontinuitet efter avkylning; kontrollera att krymplingselementet (om närvarande) har bildat en tät kant mot kåpan.

Tillverkarinformation: JMP levererar dessa konnektorer under artikelnummer (MPN) 158.04.01. GTIN 4043981276015 kan användas vid sökning efter produktdata och reservdelstilldelning.

Obs: Beskrivningen anger en individuell komponent typ och inkluderar inte uppgifter om mängd i förpackning utöver produktens art. Kontrollera beställnings- och paketinformations vid köp för att matcha antal mot ditt behov.
