Flat pluggkontakthus 3-pol JMP Förpackning 1 styck

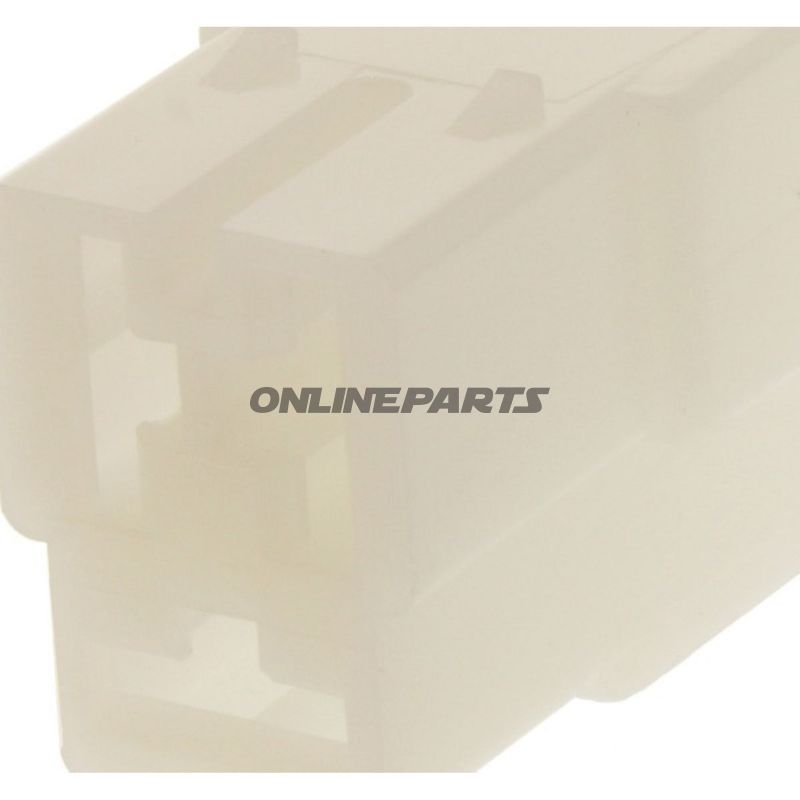

Platt 3-polig uttagskåpa för flatkabel – JMP (för 6,3 mm)

Produkt: Platt uttagskåpa 3-pol från JMP (MPN: 158.03.54, GTIN: 4043981275582). Detta är ett isolerat uttagskåpa för flatstift-/flatstik-kontakter avsedd för 6,3 mm flatstik.

Funktion och användning
Kåpans funktion är att hålla och isolera tre enskilda flatstift i en sammanhängande, mekaniskt stabil enhet. Det används vanligtvis för anslutning mellan kabelnät och komponenter, där man önskar en enkel, säkert positionerad flatstikanslutning med polaritetsskydd och skydd mot kortslutning mellan polerna. Eftersom kåpan är isolerad minskar risken för oavsiktlig kontakt och elektrisk kortslutning i täta installationsmiljöer.

Material och konstruktion
Kåpan är tillverkad i isolerande, formstabil plast med vit yta. Materialvalet prioriterar elektrisk isoleringsförmåga och dimensionell stabilitet vid vanliga motortyper och fordonsmiljöer. Den är avsedd att användas med oisolerade eller isolerade 6,3 mm flatstift (bredd x tjocklek: 6,3 x 0,8 mm). Konstruktionen är ett kabinettdesign (connector housing male), som fäster stiften mekaniskt utan lodförbindelser i själva kåpan.

• Antal poler: 3
• Kompatibel stiftbredd: 6,3 mm (0,25" standard flatstik)
• Bredd x tjocklek: 6,3 x 0,8 mm per kontakt
• Förbindelsestyp: Passar till push-on/flatstik; inga lodförbindelser i kåpan
• Isolering: Ja
• Färg: Vit

Tekniska fördelar och överväganden
Denna typ av uttagskåpa ger snabb anslutning och frånkoppling vid service och felsökning. Den är lämplig där man önskar en kompakt, positionerad flatstikförbindelse utan ytterligare krympning eller efterbearbetning. Fördelarna inkluderar mekanisk styrning av individuellt placerade flatstift, skydd mellan polerna och enkel montering. Observera att kåpan inte innehåller värmeskrumpning (heat shrink) och inte levereras med komplett kabelsättning; den är avsedd att ingå i en lösning där terminerade flatstik sätts i manuellt eller med lämplig kabelskärare/pressverktyg.

Kompatibilitet
Designad för standard 6,3 mm flatstift; lämplig för användning i motorcykel- och bilinstallationer, elektronikkablar och andra applikationer där standard flatstik används. Kontrollera alltid att de använda flatstiften (terminalerna) passar i bredden (6,3 mm) och tjockleken (0,8 mm) för korrekt passform och elektrisk kontakt.

Varumärke och identifikation
Produkten marknadsförs under JMP, som angivet med MPN 158.03.54. GTIN 4043981275582 kan användas för lagerhantering och identifiering vid inköp.

Monterings- och installationsanteckningar
Se till att terminalerna är korrekt crimppade eller monterade innan insättning i kåpan för att undvika lösa kontakter. Kåpan är inte avsedd att täcka lödpunkt eller fungera som skydd mot betydande mekanisk belastning; använd lämpliga kabelkanaler- och stöd lösningar där det behövs.

Tekniska data (sammanfattning)
