Flat pluggkontakt 2,5-6,0 6,3 mm JMP förpackning 5 styck

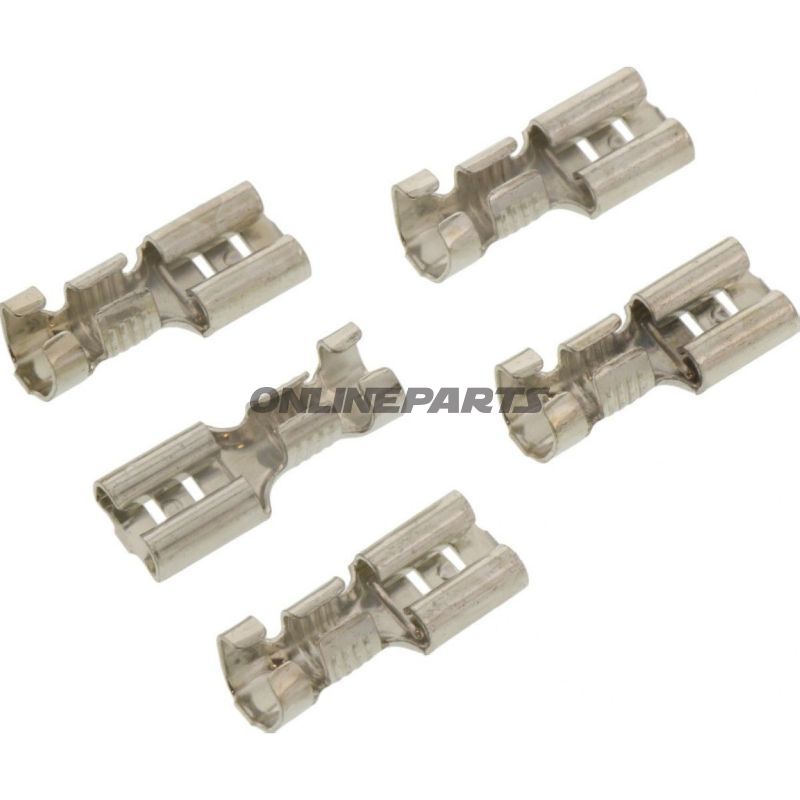

Flatt pluggkontakt (flatstik) 6,3 mm — osynlig spadkruv till kabel 2,5–6,0 mm²

Produkt: JMP flatt pluggkontakt, osynlig (MPN: 158.02.44, GTIN: 4043981274547). Denna typ av flatkontakt (spadehylsa, hona) är avsedd för genomföring av elektriska förbindelser i fordon och maskiner där platsen är begränsad och en lågprofilkontakt önskas.

Funktion

• Överför elektrisk ström mellan ledningar och motsvarande hankontakt (6,3 mm) med hjälp av mekanisk presspassning.
• Oisolerad utförande ger direkt metall-til-metall-kontakt med låg övergångsresistans och möjlighet att löda vid montering om så önskas.
• Enkeltpolslösning — används vanligtvis för signal, jord eller strömkretsar där en kontakt per ledare är tillräcklig.

Material och tillverkningsegenskaper

• Hylsan är tillverkad i metall lämplig för elektriska förbindelser (typilt tinnförzinkad koppar eller liknande legering) för att säkerställa god ledningsförmåga och korrosionsbeständighet under normala driftförhållanden.
• Oisolerad design betyder ingen plastöverdrag eller krympeflex; detta reducerar profilhöjd och gör den lämplig där platsen är knapp eller där värmebehandling/lödning krävs efter montering.
• Dimensioner: bredd x tjocklek 6,3 x 0,8 mm, vilket svarar mot standard 6,3 mm flatstik-komponenter.

Tekniska data

• Passande flankkontakt: 6,3 mm (standard spadekontakt).
• Kabelarea: 2,5–6,0 mm² (anger min och max ledningsarea för korrekt mekanisk och elektrisk förbindelse).
• Antal poler: 1.
• Oisolerad: Ja — det finns ingen värme- eller isoleringsslang levererad.
• Lödning möjligt: Inte nödvändigt, men användning av lödning kan förbättra mekanisk styrka; produkten levereras utan fabriksutförd löttilläggning.

Användningsområden och kompatibilitet

• Beräknad för tillkoppling i motorcyklar, bilar, jordbruksmaskiner och kontrollpaneler där 6,3 mm hankontakt används.
• Lämplig för reparationer och underhåll, montering i begränsade utrymmen samt i tillämpningar där en lågprofil oisolerad kontakt önskas.
• Kompatibel med standard 6,3 mm flatstik/hane-kontakt och typiska kabelskor inom angivet tvärsnitt.

Monteringsanmärkningar

• Krimp rätt i enlighet med kabelarea för att säkerställa både mekanisk och elektrisk pålitlig förbindelse; använd korrekt krimpverktyg för flatstiks-hylsor.
• Oisolerad yta kan kräva extra skydd (t.ex. krympeflex eller tejp) i miljöer med risk för korrosion eller kortslutning mot närliggande metallkomponenter.
• Kontrollera passform mot hankontakt innan slutlig montering för att undvika lösa eller för täta förbindelser.

Brand och identifikation

Produkten levereras av JMP och identifieras med reservdelnummer (MPN) 158.02.44. GTIN 4043981274547 kan användas för entydig varuidentifikation i lager- och upphandlingssystem.

Obs: Beskrivningen omfattar själva den osynliga flatstikdåsen. Förpackningsenhet och antalangivelser ingår inte här för att undvika missförstånd vid köp.
