Flat Plug Socket 1.5-2.5 8.0mm JMP Förpackning 100 stycken Alternativ: 1580854

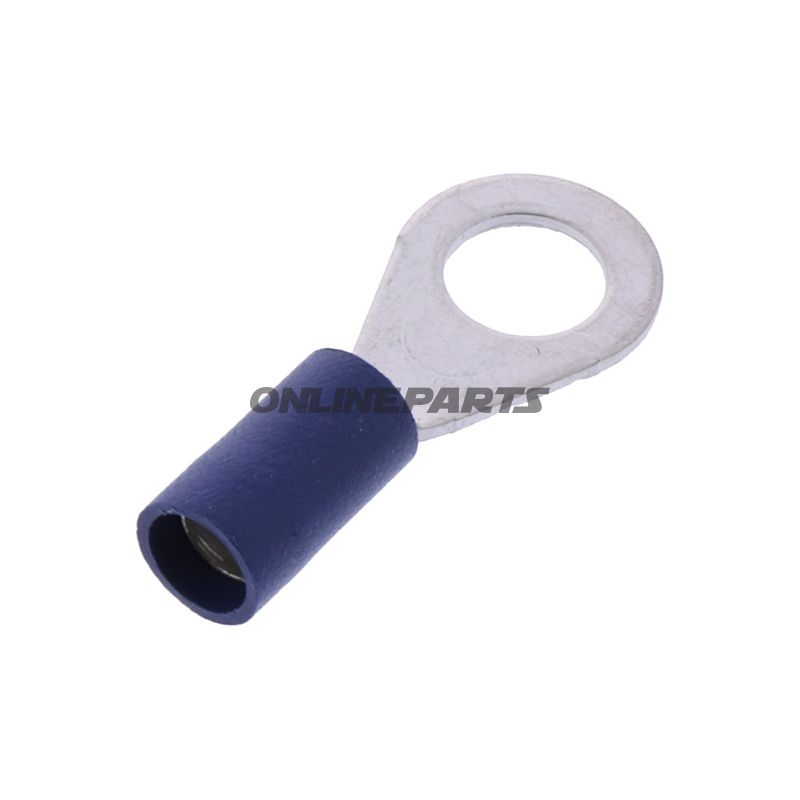

Isolerad ringkabelsko (JMP) för ledningsmått 1,5–2,5 mm², M6-genomföring

Produktöversikt: Denna isolerade ringkabelsko från JMP (MPN: 158.08.13, GTIN: 4043981349603) är avsedd för fast elektrisk anslutning med M6-bultar eller -skruvar och till ledare i tvärsnittsområdet 1,5–2,5 mm². Färgen på isoleringen är blå, och ringens invändiga borrdiameter är 6,4 mm, vilket motsvarar standard M6-montering.

Funktion och användning:

• Ringkabelsko säkerställer en mekanisk och elektrisk pålitlig anslutning till chassi, fördelare, jordningspunkter och klämplattor där en M6-fäste används.
• Isoleringen separerar metalldelen från omgivande komponenter för att minska risken för oavsiktliga kortslutningar och förbättra hanterbarheten under installationen.
• Designad för montering i tillämpningar där enkelpolig anslutning är nödvändig — vanligt i motorer, elektriska fördelarskåp och chassijordförbindelser.

Material och egenskaper:

• Kärnmaterial: metallringar (vanligtvis kopparlegering eller tinnbelagt koppar) för god elektrisk ledningsförmåga och korrosionsbeständighet — utformad för mekanisk kompression med krimptillbehör.
• Isolering: PVC eller liknande plastmaterial i blå färg, valt för elektrisk isolering och motståndskraft vid vanliga driftsförhållanden.
• Temperaturbeständighet: specificerad till -75 °C (anges som minimal temperaturbeständighet i de tekniska data), vilket indikerar lämplighet för låga driftstemperaturer. Observera att maximal temperatur ofta beror på isoleringsmaterialet och bör bedömas i förhållande till din applikation.
• Svetsade eller lödförbindelser används inte i denna version — kabelsko är avsedd för krimpning för effektiv elektrisk kontakt.

Teknisk data (översikt):

• Typ: Ringkabelsko
• Lämplig för bult/storlek: M6
• Ledningsarea: 1,5–2,5 mm²
• Borr-/ringinnyttningsdiameter: 6,4 mm
• Isolerad: Ja
• Antal poler: 1
• Svetsade/lödförbindelser: Nej (krimp)

Kompatibilitet och monteringsanvisning:

• Lämplig för kablar med ledningstrådar i angivet tvärsnitt; använd korrekt krimpverktyg och instick för isolerade ringkabelskor för att uppnå optimal mekanisk och elektrisk anslutning.
• Se till att avlägsna lämplig längd av isolering före krimpning, och kontrollera att ledarens tvärsnitt passar innan montering.
• Kontrollera att bult/skruv och plan yta är rena och utan korrosion för att säkerställa låg övergångsresistans.

Varumärke och identifiering: Produkten är från JMP, modellnummer 158.08.13, och kan identifieras via GTIN 4043981349603. Dessa uppgifter kan användas för att säkerställa att du väljer samma kabelsko vid återbeställning eller jämförelse med reservdelslistor.

Övrigt: Förpackningen anger ett antal enheter i handelsbenämningen, men kontrollera alltid den konkreta leveransmängden vid beställning. Ta bort eventuella isoleringsrester och dubbelkolla temperatu krav i din specifika applikation innan längre drift i extrema temperaturer.
