Flat Plug Socket 1.5-2.5 6.3mm JMP Förpackning 5ST Alternativ: 1580812/784

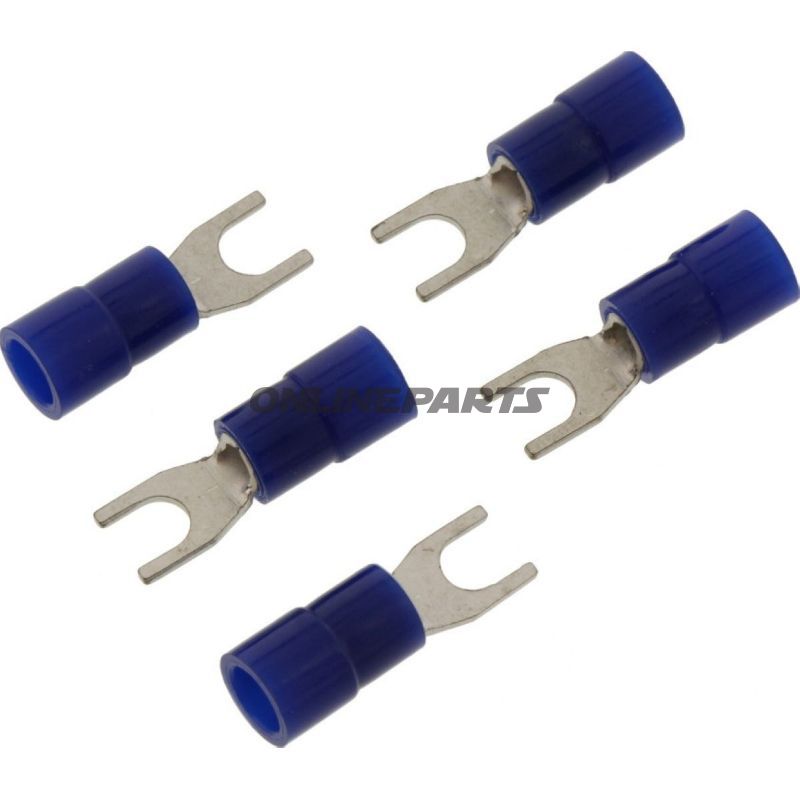

Gaffel-kabelsko i nylon, till 1,5–2,5 mm² ledare, M3 skruvöppning

Produkt: Gaffel-kabelsko från JMP (GTIN: 4043981275155, MPN: 158.03.10). Denna typ av gaffel- eller fork-kabelsko är avsedd för elektriska anslutningar där man önskar en öppen anslutningsyta kring en M3-skruv eller -bolt.

Funktion

• Gaffelformen gör det möjligt att föra kabelskoen in under en skruv eller mutter utan att behöva ta fastsättningen helt, vilket förenklar montering och demontering vid service och felsökning.
• Används för mekaniskt fasta och elektriskt säkra anslutningar mellan ledare och chassi, skruontalender eller klämmor.
• Designen för enkelpoliga anslutningar; inte lämplig för lödning av anslutningen i kabelskoen (inte lödutgångstyp).

Material och uppbyggnad

• Ledande delen (smeden/terminalen) är tillverkad i metall lämplig för elektriska anslutningar (vanligtvis tinnbelagt koppar eller liknande ledande legering) för att säkerställa god elektrisk kontakt och korrosionsbeständighet under normal drift.
• Nylonisolering omsluter den icke-ledande delen av kabelskoen. Nylon ger mekaniskt skydd, reducerar risk för kortslutning mot nabokomponenter och har god motståndskraft mot olja och vanliga arbetsmiljöer.
• Temperaturmotstånd angivet till -105 °C (observera: detta kan ange nedre gräns för materialets användning; driftemperaturer bör bedömas i relation till tillämpningen).

Tekniska egenskaper

• Godkänt för ledningsarea: 1,5–2,5 mm² (passar till standardkablar i denna tvärsnittsklass).
• Inre ringdiameter/skruvöppning: för M3 (Ø ca. 3,7 mm).
• Standardreferens: DIN 43237 (form/dimensioner i överensstämmelse med gängse industri-standarder för gaffelkabelsko).
• Isolerad: ja (nylon), antal poler: 1.
• Inget krympe- eller värmekrympslang.

Färg

• Blå isolering — färgkodning hjälper vid identifiering av ledarens tvärsnitt vid installation och underhåll.

Användningsområden och kompatibilitet

• Lämplig för motorcyklar, ATV, små fordonsinstallationer, kontrolltavlor och generella elektriska anslutningar där M3-skruv används.
• Målgruppen är hantverkare, montörer och erfarna motorcykeltekniker som behöver en robust, isolerad kabelsko för snabb anslutning under luckor, chassest thoughtfully eller terminalblock.

Praktiska anteckningar

• Se till korrekt avisolering och korrekt crimpning med lämpligt crimptång för att uppnå säker mekanisk och elektrisk anslutning; dålig crimppning är en vanlig orsak till fel.
• Kontrollera att bult/skruv inte överstrammas, då nylonisoleringen kan deformeras vid kraftig belastning.
• Produkten levereras av JMP under MPN 158.03.10 och kan spåras via GTIN 4043981275155 vid inköp och lagerhantering.

Tekniska data (drag): Typ: gaffel-/fork-kabelsko; Lämplig för: M3; Ledningsarea: 1,5–2,5 mm²; Isolerad: ja; Lödningsbarhet: nej; Krympning: nej; Pole: 1; Temperaturmotstånd: -105°C. (Källa: leverantörens tekniska specifikationer).
