Flat plug socket 1.5-2.5 6.3mm JMP förpackning 5 styck

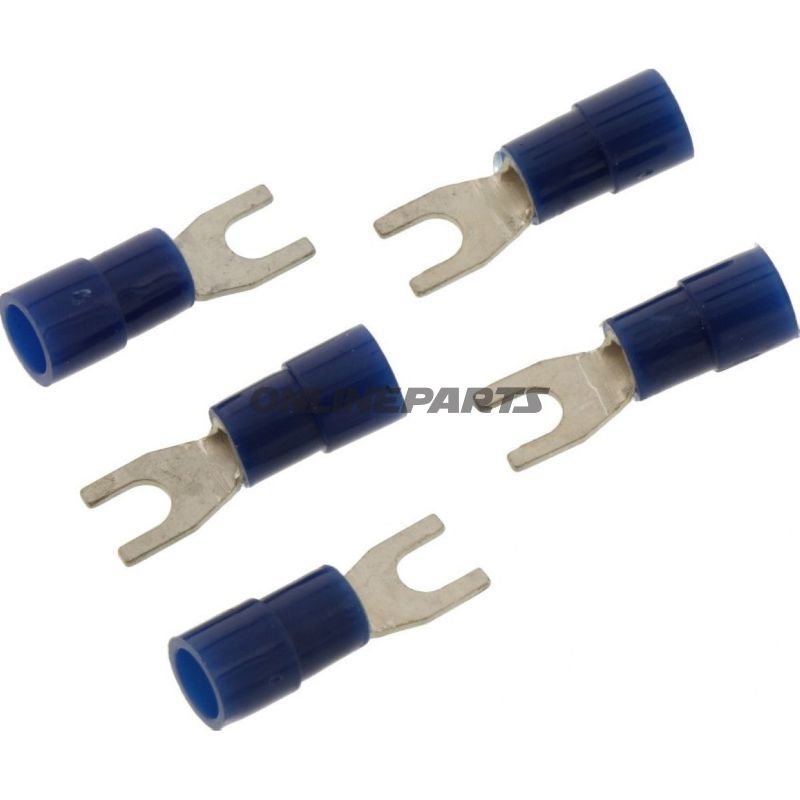

Gaffel-kabelsko (gaffel) till kabel 1,5–2,5 mm², M3 montering — JMP

Produkt: Gaffel-kabelsko från JMP (GTIN: 4043981275148, MPN: 158.03.09). Denna nylonisolerade gaffel-kabelsko är avsedd för elektriska anslutningar där en skruvfast gaffelögla (M3) ger enkel montering och god mekanisk fasthållning.

Funktion och användning

• Gaffelformen tillåter lätt och säker montering under en skruv eller bult utan att ta bort hela anslutningen — lämplig för paneler, klämmor och jordförbindelser på motorcyklar och andra fordon.
• Passar ledningens area från 1,5 till 2,5 mm² och till M3-anslutningar (genomföringsdiameter ca. Ø 3,2 mm).
• Isoleringen minskar risk för kortslutning genom att skydda den blottade ledaren vid skruvspåret och ger samtidigt färgindikering (blå) av storlek/område i överensstämmelse med standardpraxis.

Material och egenskaper

• Kabelskoens blad/gaffel är tillverkad i metall (blyfri) med lämplig ledningsförmåga och mekanisk styrka för upprepad montering och demontering.
• Nylonisolerad kåpa kring skaftet utför elektrisk isolering och ökar motståndskraften mot mekaniskt slitage och vibrationer som är vanliga i motorcykelmiljöer.
• Temperaturbeständighet angiven till cirka -105 °C (notera: detta anger nedre gräns; vid normalt motorcykelbruk är materialets termiska gränser relevanta för driftstemperaturer och installation nära värmekällor).
• Ej avsedd för lödning i anslutningspunkten — designad för krimpmontering på ledare och skruvfast fästning genom gaffeländen.

Tekniska detaljer

• Typ: Gaffel-kabelsko
• Lämplig skruv: M3 (säte/gnistavstånd/diameter kompatibel med M3-klämmor)
• Kabelarea: 1,5–2,5 mm²
• Gaffelöppning/Ø: ca. 3,2 mm
• Isolerad: Ja (nylon, blå färgindikator)
• Lödning: Inte avsedd för lödning
• Poler: 1
• Standardreferenser: DIN 43237 (angiven storlek och form)

Kompatibilitet och montering

• Lämplig för traditionella skruvklämmor och punkter på motorcyklar, instrumentbrädor, batteri- och jordförbindelser, kontaktlådor m.m., där en M3-skruv används.
• Monteras vid korrekt avisolerad ledare som krimpas säkert i kabelskoens skaft med lämpligt krimpverktyg; efter krimp ska ledare och isolering vara fast utan synlig rörelse.
• Kontrollera alltid skruvmoment och dimensioner på anslutningspunkten för att undvika överdriven pressning eller lös anslutning, särskilt i vibrationsutsatta applikationer.

Förpackning och mängd

Produkten levereras som en packe från JMP med flera enheter. Notera att uppgifter om antal i grossistförpackning kan variera; specificerade detaljer som GTIN (4043981275148) och MPN (158.03.09) identifierar exakt denna artikel.

Ytterligare kommentarer

• Färgkodningen (blå) följer vanlig praxis för den angivna tvärsnittytan och möjliggör snabb visuell identifiering vid installationsarbete.
• För användning i krävande miljöer rekommenderas korrekt mekanisk fixering och eventuell kompletterande skydd mot korrosion, salt och direkta värmekällor.
