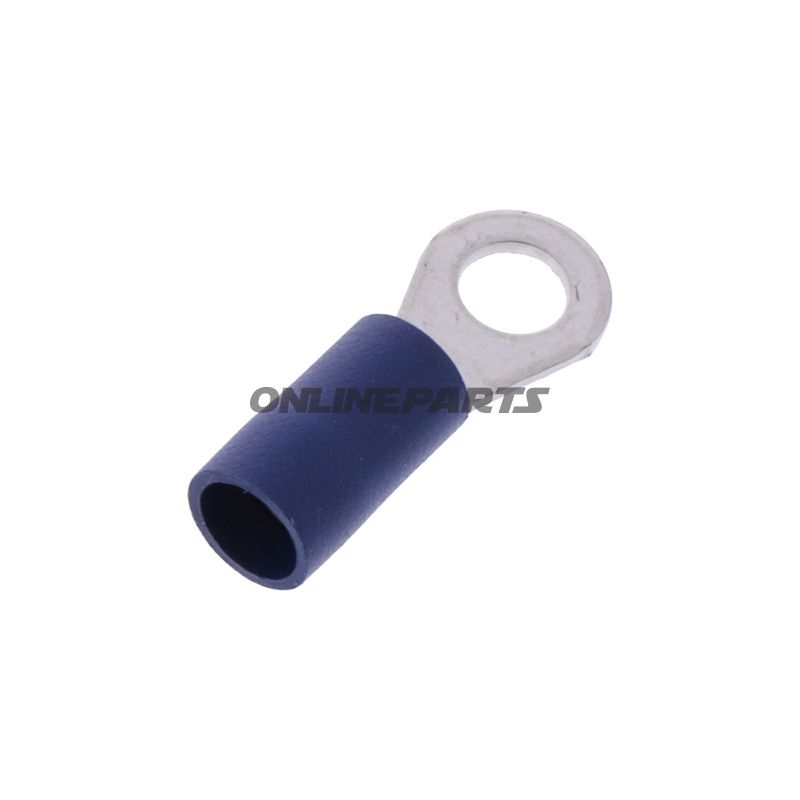

Ringkabelsko JMP MPN 158.08.24 Isolerad ringkontakt för ledare 1,5–2,5 mm². Borrhål ø 4,3 mm. Blå.
Leveranstid: 1-5 arbetsdagar
Ringkontakt (isolering) til M4 – ledningsområde 1,5–2,5 mm²
Produkt: JMP ringkontakt, blå, modell 158.08.24 (GTIN: 4043981349719). Denna isolerade ringkontakt är avsedd för fast skruvförbindelse på M4-skruv/bult och för ledare i ledningsområde 1,5–2,5 mm².
Funktion
Ringkontakten används för att säkerställa elektrisk och mekanisk förbindelse mellan en enskild ledare och en skruv- eller bultförbindelse. Den sammanvävda konfigurationen gör det möjligt att fästa ledningen säkert vid terminaler, anslutningspunkter eller jordförbindelser, där man önskar en pålitlig kontaktyta som samtidigt skyddar ledarens avisolering mot mekanisk nötning.
- Passar till: M4-skruv/bult.
- Ledningsområde: 1,5–2,5 mm².
- Borrdiameter: Ø 4,3 mm (för M4-fäste).
- Poler: 1 pol (enkel ledare per sko).
- Isolerad: Ja — blå isolering runt kraven för elektrisk isolering och färgkodning enligt konvention.
- Temperaturbeständighet: uppges ned till -75°C (ankar användning vid låga temperaturer).
Material och egenskaper
Sko-kroppen är tillverkad av metall (oftast kopparlegering med tinnbeläggning för korrosionsskydd), vilket ger god elektrisk ledningsförmåga och motstånd mot oxidering. Den blå isoleringen är ett polymermaterial (PVC eller liknande plastmaterial) som är formad runt kraven för att ge elektrisk isolering samt mekanisk avlastning av ledarens avisolering. Produkten är inte avsedd för lödning i krav (soldered connections: nej) och har ingen krympflex (heat shrink tubing: nej).
Montering
För korrekt montering av denna ringkontakt: avisoler ledarmarna till lämplig längd, sätt in ledaren i kabelskoens krav och crimpa med lämpligt crimptverktyg dimensionerat till 1,5–2,5 mm². Efter crimp-kontroll placeras ringkontakten över M4-skruven och fastsätts med lämpligt moment för att uppnå god elektrisk kontakt utan att deformera ringen.
Användningsområden och fördelar
- Lämplig för elektriska installationer på motorcyklar, kontrollpaneler, stiftförbindelser och andra applikationer där en M4-fäste används.
- Isoleringen minskar risken för kortslutning och skyddar mot mekanisk nötning i vibrationsutsatta miljöer.
- Standardiserat borrhål (Ø 4,3 mm) ger kompatibilitet med vanliga M4-terminaler.
Kompatibilitet och identifiering
Detta produktmarknadsförs under varumärket JMP med producentens artikelnummer (MPN) 158.08.24. GTIN-koden 4043981349719 kan användas vid uppslag i lagersystem eller inköpssystem för att säkerställa korrekt variant och färg (blå). Den tekniska beteckningen är ringkontakt för M4.
Kvalitetsanmärkningar
Produktens tekniska data anger en negativ temperaturbeständighet till -75°C; för högtemperaturapplikationer bör material- och temperaturgränser verifieras i förhållande till konkret användningsmiljö. Eftersom kopplingens crimpas är korrekt verktyg och kvalitetskontroll viktigt för långvarig elektrisk kontakt, särskilt i vibrationsutsatta installationer som på motorcyklar.
Tekniska data (sammanfattning)
- Typ: Ringkontakt
- Lämplig för: M4
- Ledningsområde: 1,5–2,5 mm²
- Borrhål: Ø 4,3 mm
- Isolerad: Ja
- Lödning i krav: Nej
- Krympeflex: Nej
- Antal poler: 1
- Temperaturbeständighet: ned till -75°C
Varumärke: JMP. MPN: 158.08.24. GTIN: 4043981349719.
