Flat plug socket 1.5-2.5 2.8mm JMP förpackning 5 styck

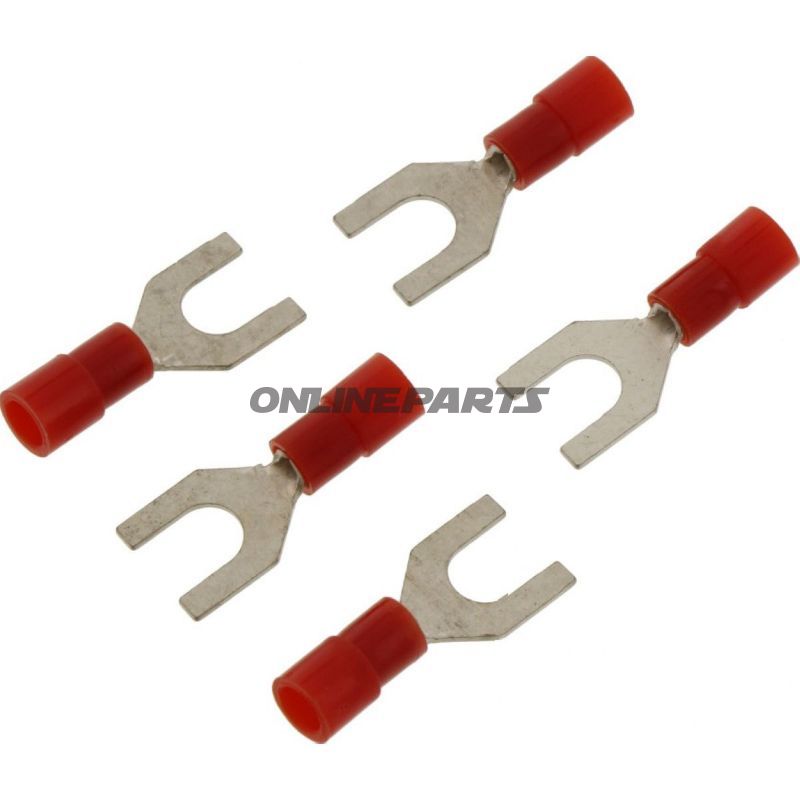

Gaffelkabelsko (0,5–1,5 mm²) för M5-förbindelser — JMP (röd)

Produkt: JMP gaffelkabelsko i nylonisolerad konstruktion, lämplig för svetslösa elektriska förbindelser på motorcyklar och elektriska system. Denna produkt säljs under JMP med artikelnummer (MPN) 158.03.06 och GTIN 4043981275124.

Gaffelkabelskoen är utformad för att monteras på ledningsändar med tvärsnitt från 0,5 till 1,5 mm² och fastgörs med en M5-skruv eller -bult. Formen med gaffelögon gör det möjligt att skilja förbindelsen utan att helt avlägsna monteringsdelen, vilket underlättar service och utbyte i trånga installationer.

• Användning: Elektriska anslutningar där plats och åtkomst är begränsad — t.ex. chassi- och komponentjordningar, kontrollboxar och monteringspunkter på ram och kaross.
• Kompatibilitet: För kabeltvärsnitt 0,5–1,5 mm² och bult-/skruvgänga M5. Standardmått följer DIN 46237 för gaffelkabelsko.
• Färg och identifikation: Röd isolering, vilket vanligtvis används för att indikera positivt/strömförande ledning i vanliga färgkoder — kontrollera systemets färgkod vid montering.

Material och egenskaper

• Ledande del: Präglat metall (vanligtvis tinnitbelagt koppar eller liknande ledande legering) avsett för god elektrisk kontakt och korrosionsbeständighet under normalt motormiljö. (Materialet är valt för ledningsförmåga och mekanisk hållbarhet.)
• Isolering: Nylonisolering runt kanten för elektrisk isolation och mekanisk sträckavlastning. Nylon tål vibrationer och allmän oljestänk bättre än mjuk PVC.
• Temperaturbeständighet: Angiven till -105 °C (indikerar låg temperaturtolerans), vilket är relevant för köldbeständighet; utvärdera installationsmiljöns totala temperaturpåverkan vid val av komponent.
• Svetsning: Produkten är inte avsedd för lödning av ledningar vid terminalen — ledningen fästs mekaniskt via krimpning.

Tekniska fördelar i praktiken

• Gaffelprofilen möjliggör snabb montering och demontering utan full avkoppling av bultar, vilket sparar tid vid service.
• Nylonisoleringen skyddar mot kortslutning mot närliggande metalldelar och fungerar som visuell identifikation.
• Överensstämmelse med DIN 46237 säkerställer enhetliga dimensioner och passform för M5-applikationer.

Praktiska anteckningar vid installation

• Använd rätt krimpverktyg för isolerade kabelsko för att säkerställa pålitlig elektrisk förbindelse och mekanisk fästning.
• Säkerställ att skruv/fläns och kontaktyta är rena och fria från färg/oxid innan montering för att minimera kontaktresistans.
• Kontrollera att ledningens tvärsnitt ligger inom 0,5–1,5 mm² för att undvika dåliga kontakter eller lösa samlingar.

Produkten levereras som en förpackning med flera enheter (se varunamn). Varumärket JMP och MPN 158.03.06 kan användas vid ombeställning eller vid sökning efter kompatibla reservdelar. GTIN 4043981275124 identifierar exakt denna artikel i varukataloger och system.
