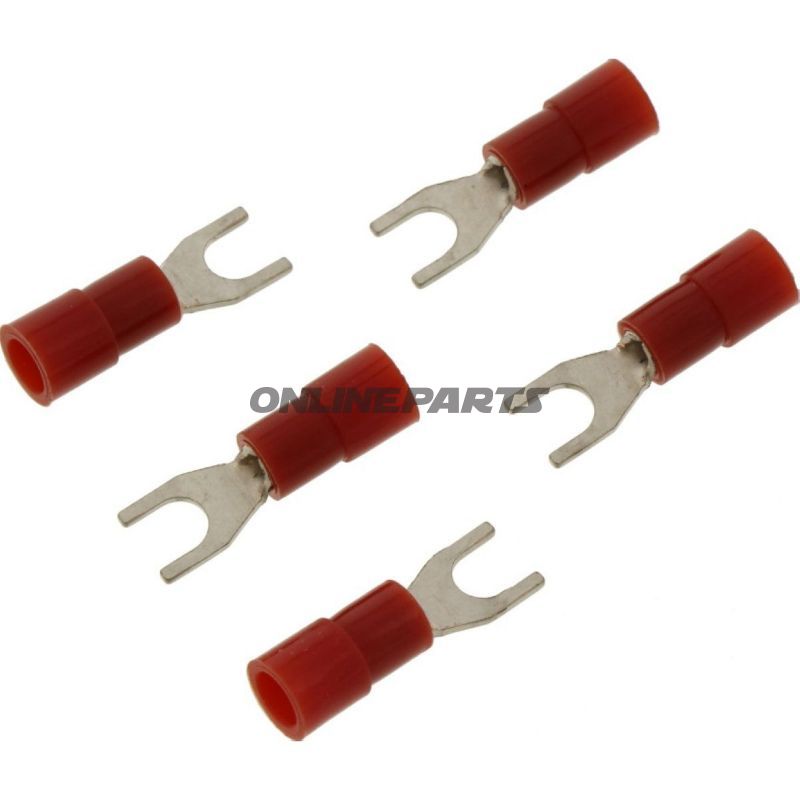

Gaffel-kabelsko, nylonisoleret til 0,5–1,5 mm² ledare (M3, röd)

Produkt: JMP gaffel-kabelsko i röd, MPN 158.03.04. GTIN: 4043981275100. Denna kabelsko är avsedd för mekaniska samlingar där en ledande ska fasthållas kring en skruv eller bulthuvud med M3-genomföring.

Funktion

• Gaffelformen gör det möjligt att lägga kabelskoen omkring en skruv utan att behöva avlägsna skruven helt — användbart vid montering i små el-paneler, vid jordförbindelser eller vid upprepad anslutningsarbete.
• Den isolerade halsen reducerar risken för oavsiktliga kortslutningar och skyddar mot mekaniskt slitage på ledarens avisolerade område.
• Lämplig för enkelpolig anslutning där plats och åtkomst är begränsad.

Material och egenskaper

• Kopparlegerade kontaktdelar för god elektrisk ledningsförmåga och mekanisk stabilitet.
• Nylonisolerat skaft: ger elektrisk isolation och motstånd mot vanligt slitage. Färg: röd, vilket typiskt används för att indikera ledarsnitts-/grupp.
• Designad i enlighet med DIN 46237-standarden för gaffel-kabelsko, vilket säkerställer enhetliga dimensioner och kompatibilitet med M3-anslutningar.
• Temperaturbeständighet angiven till cirka -105 °C (angivet som temperaturmotstånd i data), vilket indikerar materialets prestanda vid låga temperaturer; vid höga driftstemperaturer bör tillämpningen utvärderas närmare.
• Ej avsedd för lödning i samband med monteringen (loddade anslutningar: nej) och har inte krympflex.

Tekniska data (sammanfattat)

• Passar ledararea: 0,5–1,5 mm²
• Inre håldiameter/boltsgenomföring: cirka Ø 3,7 mm — lämplig för M3-skruvar
• Antal poler: 1
• Isolerad: ja (nylon)
• Standard: DIN 46237

Användningsområden och kompatibilitet

• Elektriska anslutningar i motorcyklar, små fordon och maskiner där M3-fastsättning förekommer.
• Reparation och underhåll av kabeldragning, byte av terminaler vid korrosion eller mekanisk skada.
• Kompatibel med ledare inom angivet tvärsnittsområde; undvik användning på tjockare ledare för att säkerställa korrekt klämning och elektrisk kontakt.

Installations-tips

• Avisoler ledningen noggrant så kopparn passar in i skåran utan lösa finstrimlor.
• Använd lämplig kabelsko-krymppningsverktyg eller press för att säkerställa korrekt mekanisk klämning och låg motstånd; undvik improviserade metoder som hammare utan lämpligt stöd.
• Efter krympning bör kopplingen visuellt eller mättekniskt kontrolleras för mekanisk fastsättning och kontinuitet.

Obs: Produkten levereras av JMP under MPN 158.03.04 och identifieras även via GTIN 4043981275100. Informationen om förpackningsantal i den ursprungliga titeln har utelämnats här för att undvika missförstånd vid enstaka försäljning.
