Flat plug socket 1.0-2.5 2.8 mm Innehåll 50 1.5-2.5 KOSTAL ELA

Flatstifshylsa 2,8 mm till KOSTAL SLK – krympstift, 1,0–2,5 mm²

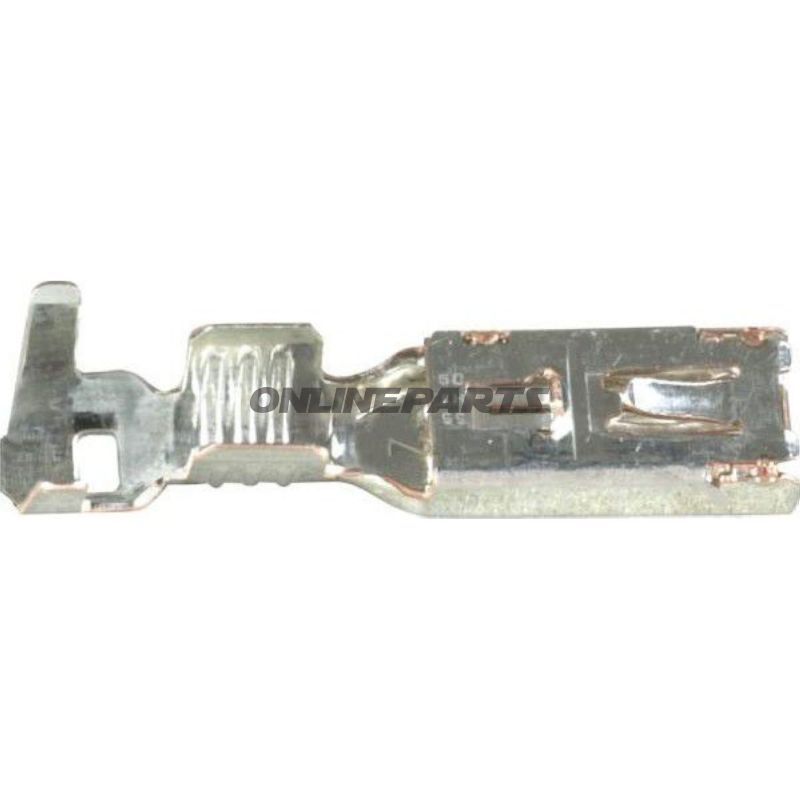

Denna flatstifshylsa (spetshölje) med MPN 158.49.52 och GTIN 4026736015138 är avsedd för reparation och montering av 2,8 mm flatstiftförbindelser, särskilt kompatibel med KOSTAL SLK 2,8 ELA-stykkesystem. Produkten levereras som en enkelpolig hylsa utformad för krympförbindelse och sensorsignalkontakter med lamellkontakt.

Funktion

• Överför elektrisk anslutning mellan en ledare och en 2,8 mm flatstiftkontakt; används typiskt till sensor-, styr- och signalskretsar.
• Designad för att säkerställa mekanisk kontakt med stiftets lameller utan lödning; ledaren införs och krympas i hylsans bakände.
• Enkeltpolig lösning, lämplig där en ledare kopplas till ett standard 2,8 mm flatstift.

Material och temperatur

• Kontaktdelen är förgylld, vilket förbättrar ytladdning och korrosionsbeständighet jämfört med bearbetade kopparlegeringar.
• Hylsans kropp är inte isolerad (öppen flatstifshylsa), avsedd för krympning direkt på ledningen.
• Rekommenderat driftstemperaturområde upp till maximalt 170 °C; detta avser tillfällig värmepåverkan och den termiska motståndskraften i kontaktmaterialen.

Elektriska och mekaniska data

• Tvärsnitt (rekommenderat): 1,0–2,5 mm² (angivet maximalt användningsområde 1,5 mm² i tekniska data – välj ledningsdimension utifrån applikationens krav och krympverktygets rapport).
• Kontaktdimensioner (BxH): ca 2,8 x 0,8 mm, kompatibel med standard 2,8 mm flatstift på KOSTAL SLK-system.
• Enkeltpolig (1 pol).
• Hylsan är inte förloddad, inte isolerad och levereras utan krympflex.

Kompatibilitet och användningsområden

• Särskilt lämplig för KOSTAL SLK 2,8 ELA-styp samt motsvarande 2,8 mm flatstift i automation och fordonsapplikationer.
• Används ofta vid reparation av sensorsladdar, styrenheter och andra elektriska förbindelser där pålitlig lamellkontakt krävs.

Praktiska anmärkningar för montören

• Använd korrekt krympverktyg med profiler för flatstifshylsor för att säkerställa pålitlig mekanisk och elektrisk förbindelse.
• Kontrollera att ledarens tvärsnitt matchar krympprofilen; även om produkttexten anger 1,0–2,5 mm², anges i vissa tekniska tabeller ett maximalt tvärsnitt på 1,5 mm² — välj komponent efter ledarens faktiska dimension och krav på strömförande.
• Eftersom hylsan inte är isolerad, ska efterföljande isolering eller korrekt monterad kabelsko/poser användas i miljöer med risk för kortslutning eller mekanisk slitage.

Identifiering

• MPN: 158.49.52
• GTIN: 4026736015138
• Tillverkarnamn nämns i leverantörstext som HERTH+BUSS / KOSTAL-relevant typbeteckning (KOSTAL SLK 2,8 ELA).

Tekniska data (kort)

• Typ: Spetshylsa (hon) / Spade-hylsa (female)
• Lämplig till: 2,8 mm flatstift (Kostal)
• Tvärsnitt: 1,0–2,5 mm² (ofta använd upp till 1,5 mm² beroende på tabell)
• Stiftmått: 2,8 x 0,8 mm
• Isolation: Nej
• Förlodet: Nej
• Värmebeständighet: max. 170 °C

Om du vill ha information om leveransantal, alternativa isolerade versioner eller kompatibla krympbetvingar för exakt montering, kan kompletterande produktdata levereras på förfrågan.
