Flat Plug Socket 0.5-1.5 2.8mm JMP Förpackning 100 stycken Alternativ: 1580818

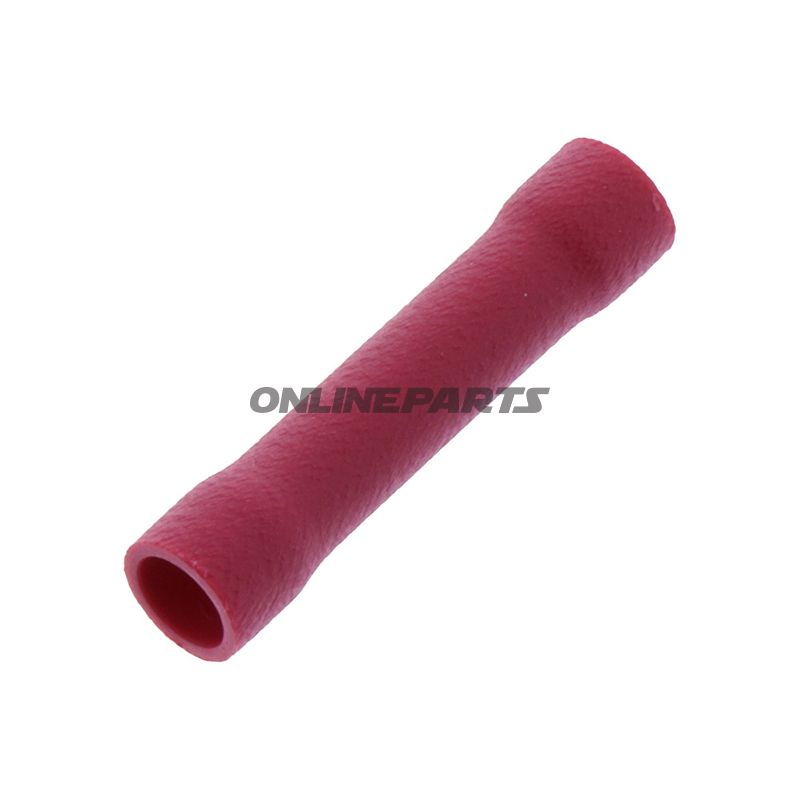

Stötförbindelse (butt connector) 0,5–1,5 mm² till elektriska förbindelser

Denna stötförbindelse från JMP (GTIN: 4043981349573, MPN: 158.08.09) är avsedd för sammansättning av två ledare med tvärsnitt mellan 0,5 och 1,5 mm². Produkten är tillverkad som en isolerad butt connector i röd färg och är utformad för enkla, mekaniska elektriska förbindelser i fordon och maskiner där lödning inte önskas.

Funktion

• Syfte: Sammanfognande av två kabeländar i en rät förbindelse utan användning av lödning.
• Användning: Används vanligtvis till reparationer, utbyten eller permanenta/semipermanenta förbindelser i motorcykel-, bil- eller maskininstallationer.
• Förbindelsestyp: Butt connector – ledarna sätts in från varje sida och krimpas samman mekaniskt.

Material och egenskaper

• Kappe/isolering: Isolerad hatt (röd), som ger elektrisk isolering och ett visst mekaniskt skydd mot kortvarig belastning och rörelser.
• Kontaktmaterial: Metallsläde invändigt (vanligt kopparlegering eller liknande) som säkerställer elektrisk kontakt vid korrekt krimpning.
• Temperaturbestandighet: Angiven ned till -75 °C för materialets användbarhet vid låga temperaturer.
• Ingen lödning eller krympslang: Produkten är inte förfylld och innehåller inte värmekrympslang; förbindelsen skapas vid mekanisk krimpning.

Tekniska uppgifter

Viktiga specifikationer från leverantören (JMP):

• Typ: Butt Connectors
• Tvärsnittsarea: 0,5–1,5 mm²
• Isolerad: Ja
• Svetsta/lödde förbindelser: Nej
• Värmekrymning: Nej
• Temperaturmotstånd: ner till -75 °C
• Färg: Röd

Kompatibilitet och tillämpningar

• Lämplig för flexibla och fasta ledare med angivet tvärsnitt (0,5–1,5 mm²).
• Används typiskt i lågspänningskretsar i fordon, belysningsinstallationer och elektroniska tillkopplingar där en snabb, mekanisk samling är önskad.
• Ej avsedd för högtemperaturmiljöer där värmekrymps eller lödning krävs för extra tätning.

Praktiska råd för montering

• Förbered ledarna genom att avisa lämplig längd. Se till att ledarna är rena och fria från oxidation.
• För in ledarna från varje sida så att kabelisoleringen möter kappens kant, och krimp mitt över metallsläven med rätt krimptång för butt connectors.
• Kontrollera mekanisk och elektrisk kontinuitet efter krimpning. Undvik överkrimpning, vilket kan skada sleeve eller isolering.

Produktenheten som beskrivs är från JMP (MPN 158.08.09) och finns nämnd under GTIN 4043981349573. Obs: Beskrivningen anger tekniska egenskaper och korrekt användningsområde; förpackningsstorlekar hanteras normalt av återförsäljaren, och antal per emballage bör verifieras vid köp.
