Flat Plug Socket 0.5-1.0 2.8mm JMP Förpackning 100 stycken Alternativ: 1580839

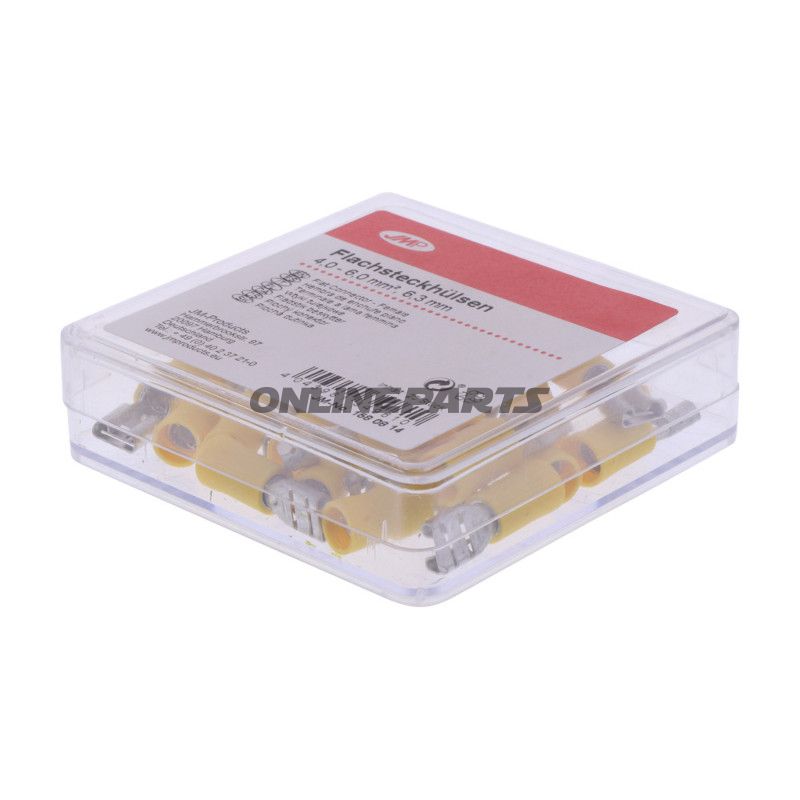

Platt kontaktkabelsko (hona) 6,3 mm för kabelarea 4,0–6,0 mm² — isolerad, JMP (MPN 158.08.14)

Produktöversikt: Denna platta kontaktkabelsko från JMP (MPN 158.08.14, GTIN 4043981349610) är en isolerad hona-kontakt designad för 6,3 mm anslutningar och ledare med area från 4,0 till 6,0 mm². Den ger en enkel, mekanisk förbindelse mellan kabel och blad/kontakter i motorcykelinstallationer, utrustningspaneler och andra elektriska kretsar där säkra kontaktförbindelser krävs.

Funktion och användning:

• Ger en push-on-anslutning till plattstift (6,3 mm) med en pole.
• Används typiskt för strömförande förbindelser i skåp, reläer, ledningssammanfogningar och anslutningar på motorcyklar och annat fordonsutrustning.
• Isoleringen minskar risken för kortslutning vid sidokontakt och skyddar den metalliska kontakten mot korrosion och mekanisk påverkan.

Material och konstruktion:

• Kontaktdelen: Metall (vanligt tennbelagd kobberlegering) för elektrisk ledningsförmåga och motstånd mot oxidering.
• Isolering: Färgat plastmaterial (gul) formad runt kontaktstycket för elektrisk isolering och visuell identifiering av dimension/kapacitet.
• Kontaktyta mått: 6,3 mm bred x 0,8 mm tjocklek, dimensionerad för 6,3 mm hane.

Tekniska egenskaper:

• Kompatibelt ledningstvärsnitt: 4,0–6,0 mm² (specificerat min–max).
• Antal poler: 1 (enkel pole).
• Svetsning/skalering: Produkten är inte avsedd för lödning av förbindelse — förbindelsen uppnås mekaniskt vid insättning.
• Värmetålighet/temperaturbeständighet: Angivet ned till cirka -75°C (uppgift anger låg temperaturbeständighet; driftstemperaturintervall bör verifieras i specifikationer för konkreta tillämpningar).
• Färg: Gul — används ofta för snabb identifiering av dimension/kapacitet i installationsarbete.

Praktiska fördelar för tekniker och montörer:

• Standard 6,3 mm plattstift passar till utbredda relä- och kontaktstandarder, vilket gör komponenten lämplig för utbyte och reparation.
• Isoleringen gör hantering och montering i trånga utrymmen enklare och säkrare, eftersom risken för oavsiktlig kontakt minskas.
• Robust metallkontakt säkerställer tillförlitlig elektrisk förbindelse under vibrationer som typiskt uppstår på motorcyklar.

Kompatibilitet och användningsområden: Passar till standard 6,3 mm hane-stift på reläer, terminalblock, brytare och kabelsamlingar. Lämplig för elektriska system i motorcyklar, tillbehör, små fordon och allmän industriell elinstallation där enkelpoleade plattstift används.

Identifikation och märkning: Produkten distribueras av JMP och identifieras med producentnummer MPN 158.08.14 och GTIN 4043981349610. I leverantörskataloger kan den också förekomma som isolerad plattstift (tyska: Flachsteckhülse).

Obs vid montering:

• Välj korrekt ledardimension (4,0–6,0 mm²) för att säkerställa god mekanisk fasthållning och låg övergångsresistans.
• Avkortning och avisolering av ledare ska göras ren för att säkerställa full insats i kontaktkammaren.
• Undvik att utsätta isoleringen för långvariga höga temperaturer utöver tillverkarens angivna gränser.

Ytterligare information: För detaljerade elektriska data och godkännanden sök i JMP-produktdokumentation med MPN 158.08.14 eller GTIN 4043981349610.
