Flat Plug Skruvbar M5 JMP Förpackning 5 Styck

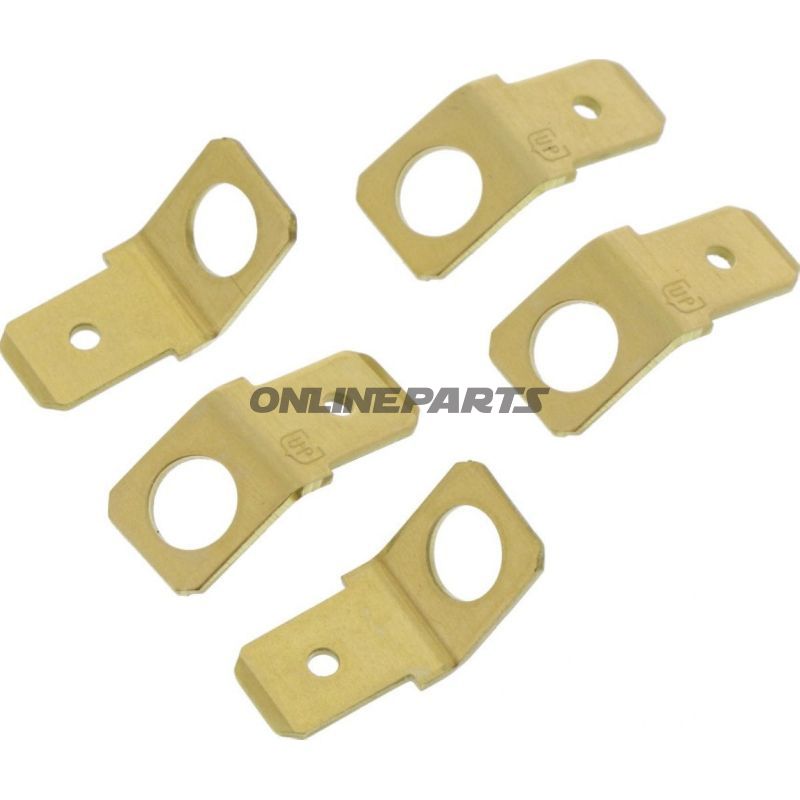

Vinklad, oisolerad flatstift för skruvförbindelse (M5) — JMP

Produkt: Vinklad, oisolerad flatstift för skruvförbindelse från JMP (GTIN: 4043981278422, MPN: 158.06.45). Dessa stift är avsedda som enkelpolig ledningsförbindelse för applikationer där plats och vinkel på förbindelsen är väsentliga för installationen.

Funktion och användning

• Flatstiftet används för mekanisk och elektrisk förbindelse mellan ledningar och komponenter, vanligtvis vid insättning i matchande 6,3 mm kvinnlig flatstift eller klämmor.
• Den 45° vinkel ger förbättrad åtkomst i trånga utrymmen eller där rak insättning skulle kollidera med skåp, ramar eller andra komponenter.
• Oisolerad konstruktion innebär att stiftet inte har plastisk isolering runt metalldelen — lämplig där isolering hanteras av kabelkanal, kopplingsdosor eller där det finns behov av låg profil och god värmeavledning.

Material och konstruktion

• Kontaktytan är tillverkad i metall lämplig för elektriska förbindelser med dimensioner 6,3 × 0,8 mm (flatstiftsprofil) och insats diameter cirka Ø 5,2 mm för skruvförbindelse M5.
• Konstruktionen är mekaniskt utformad för att hållas fast med skruv (M5) utan krav på lödning. Tabellen med tekniska data anger att produkten inte är avsedd för lodförbindelser.
• Oisolerad metall ger låg elektrisk motstånd och god Kontaktyta, men kräver korrekt monteringsmiljö och hantering för att undvika kortslutningar eller korrosion i aggressiva omgivningar.

Tekniska egenskaper

• Typ: Piggyback / Multi-way connector (enkelt polig utförande).
• Lämplig för: 6,3 mm flatstift; fästes med M5-skruv.
• Antal poler: 1 pole.
• Lodning: Inte avsedd för lodförbindelser.
• Isolering: Nej — oisolerad utförelse.
• Vinkel: 45° för bättre åtkomst i begränsade utrymmen.

Praktiska överväganden vid montering

• Säkra korrekt mekanisk fästning vid M5-skruven och använd lämpligt moment för att undvika deformation av kontaktytan.
• Eftersom stiftet är oisolerat bör monteringsplatsen skydda mot oavsiktlig beröring, kortslutning och fukt. Använd eventuellt krympeflex eller isolerande mantel i efterbehandlingen om monteringsförhållandena kräver det.
• Kontrollera kompatibilitet med den kvinnliga hylsan (6,3 × 0,8 mm) för att säkerställa korrekt passform och elektrisk kontakt.

Kompatibilitet och användningsområden

• Lämplig för elektriska installationer i fordon, maskiner och elektroniska kapslingar där plats och vinkel är kritiska.
• Används ofta i servicemiljöer och reparationer där en fast, mekanisk förbindelse önskas utan lödning.
• Passar system som kräver enkelpoliga förbindelser eller där piggyback/multi-way konfigurationer etableras med hjälp av motsvarande motsatser.

Ytterligare information

Brand: JMP. Produktens identifierare är GTIN 4043981278422 och producentens MPN 158.06.45, vilka kan användas vid inköp eller vid sökning efter reservdel och kompatibilitet.
