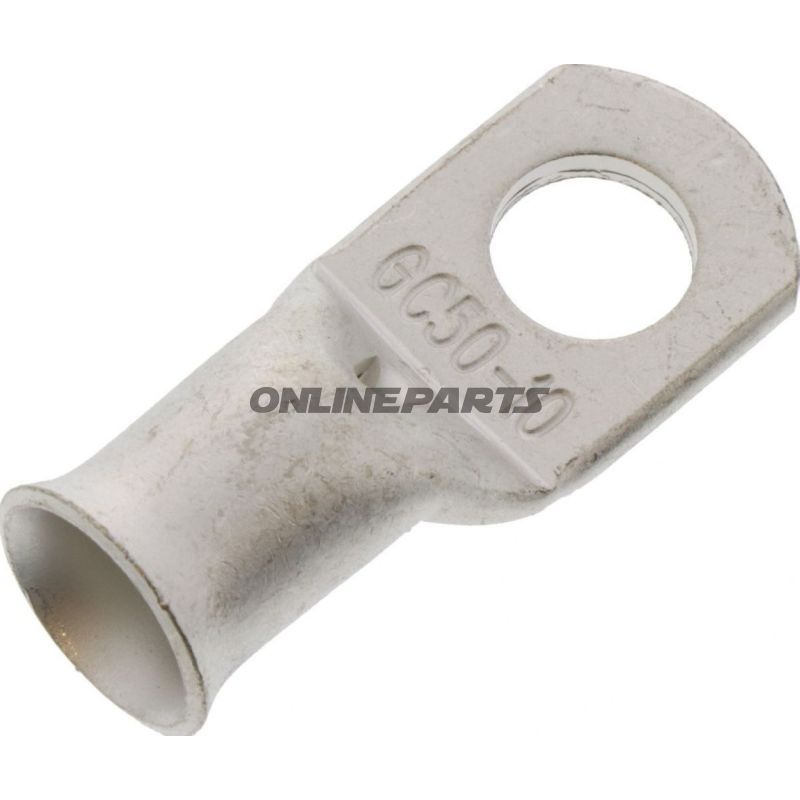

Oisolerad ringkabelsko, ringögon M10 för ledningskvant upp till 50,0 mm²

Produkt: Oisolerad ringkabelsko från JMP (MPN: 158.04.10, GTIN: 4043981276107). Denna ringögon är avsedd för fast elektrisk anslutning där en M10-skruffäste används.

Funktion och användning
Ringkabelsko används för att ansluta kraftledningar till studsar, jordförbindelser eller skruv-/bultterminaler där en säker mekanisk och elektrisk kontakt är nödvändig. Konstruktionen gör den lämplig för installationer i motorcyklar, små fordon och elektronik där platsen är begränsad, och där en pålitlig anslutning utan isolering önskas.

Material och egenskaper

• Oisolerad utförande: Det finns ingen plast- eller gummibeläggning, vilket ger direkt metall-till-metall kontakt. Det minskar kabeländens tjocklek, men kräver korrekt efterisolering eller mekanisk skydd i monteringsområdet för att undvika kortslutningar.
• Inga lödda anslutningar: Produkten är inte avsedd att lödas; klämmas eller crimps på kabel rekommenderas för att uppnå hållbar mekanisk och elektrisk anslutning.
• Design: Ringformad ögla med borr Ø 10,3 mm som passar till standard M10-bultar/skruvar.
• Kapacitet: Godkänd för ledningsarea upp till 50,0 mm², vilket täcker större kabeltvärsnitt som ofta förekommer i start- och jordledningar.

Tekniska data (översikt)

• Typ: Ringkabelsko (ringconnector)
• Passar till: M10
• Max. ledningstvärsnitt: 50,0 mm²
• Borrning: Ø 10,3 mm
• Poler: 1
• Isolerad: Nej
• Loddet anslutning: Nej

Monteringstips

• Avisoler kabeln korrekt, sätt in kabelns ledare i skaftet och använd en lämplig kabelskotång eller crimptverktyg specificerat för 50 mm² kabelsko för att säkerställa mekanisk hållbarhet och låg kontaktmotstånd.
• Efter montering bör övergången isoleras eller skyddas mot mekanisk påverkan och korrosion (t.ex. med krympeflex, korrekt placerad kabelstrumpa eller korrosionsskydd) om den är exponerad.
• Tilldragning av M10-bult bör göras med lämplig moment och eventuell fläns- skiva för att säkerställa stabil kontaktyta.

Kompatibilitet och användningsområden
Denna ringögon från JMP används vanligtvis i elektriska kretsar på motorcyklar, scootrar, reservdelar och inom industriell el-arbete där en enkel, oisolerad ringförbindelse till M10-terminal behövs. GTIN 4043981276107 och producentens MPN 158.04.10 kan hjälpa till att säkerställa korrekt reservdel vid beställning eller vid organisationsinköp.

Noteringar
Produkten levereras som en enskild ringkabelsko (Förpackning: 1 stycke). Kontrollera alltid kabeldimension och krav på belastning/strömförande egenskaper i din applikation före montering.
