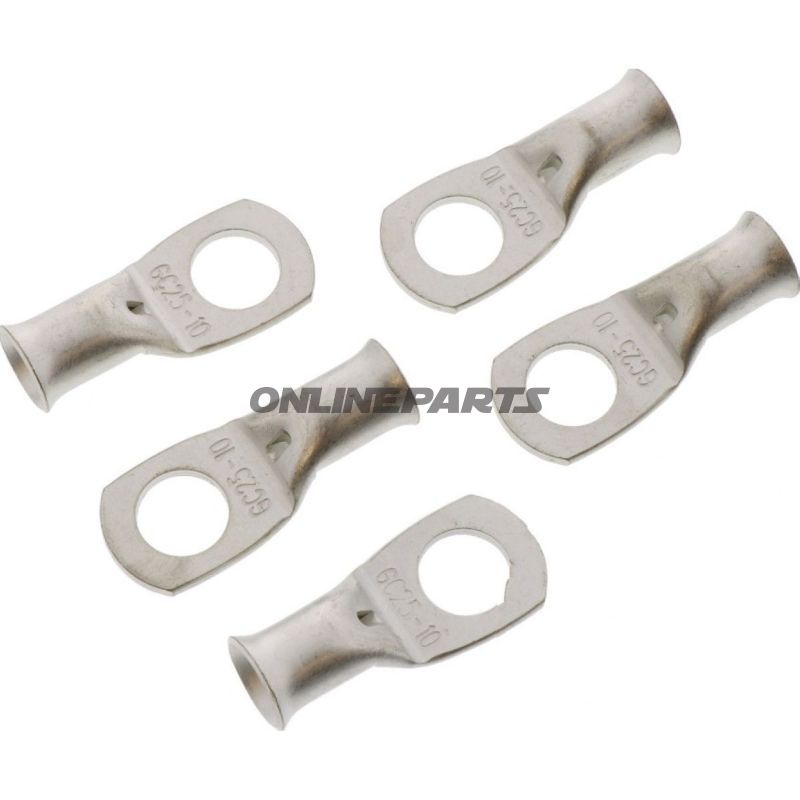

Ringkabelsko (Ringtung) 25,0 mm² til M10 – osynlig, JMP

Produktöversikt: Denna osynliga ringkabelsko från JMP (MPN: 158.04.08, GTIN: 4043981276084) är avsedd för elektriska anslutningar med kabeltvärsnitt upp till 25,0 mm² och monteras på M10-bultar eller studsar. Den används i applikationer där fasta, mekaniskt robusta ringförbindelser är nödvändiga, till exempel jordförbindelser, batteriförbindelser eller fasta anslutningar i elektriska system i fordon och anläggningar.

Funktion och användning:

• Skapar en pålitlig, mekanisk och elektrisk förbindelse mellan kabel och skruv-/boltterminals.
• Lämplig för områden där vibrationer och mekanisk belastning kräver fast fixering — ringen förhindrar ledningsavbrott vid korrekt påmontering.
• Används typiskt för batteri- och jordkablar, fördelningstavlor och fasta motorinstallationer på motorcyklar, bilar eller industrimaskiner.

Material och konstruktion:

• Osynlig ringkabelsko — metallutförande utan plastisk isolering för direkt metall-mot-metall-kontakt.
• Konstruktionen är gjord för att ge god elektrisk ledningsförmåga och mekanisk styrka vid korrekt krympning eller pressverktyg.
• Det finns ingen lödning eller värmesammandragning integrerad; produkten är utformad för krymp- eller pressmontering.

Tekniska detaljer:

• Kompatibel skruv-/bolttstorlek: M10 (borrdiameter Ø 10,3 mm).
• Rekommenderat kabeltvärsnitt: upp till 25,0 mm².
• Poler: 1 (enkelt ledaranslutning).
• Skjuts: Nej. Lödanslutning: Nej. Värmesammandragning: Nej.

Praktiska överväganden vid montering:

• Använd korrekt dimensionerad krympverktyg eller pressverktyg för att säkerställa både mekanisk hållbarhet och låg övergångsmotstånd.
• Eftersom produkten är osynlig bör man säkerställa korrekt miljöskydd (t.ex. korrosionsskyddande pasta eller isolerande beläggning) om den används i fuktiga eller korrosiva omgivningar.
• Säkerställ att bultens mutter/mellantung är korrekt åtdragen för att undvika lösa förbindelser vid vibrationer.

Kompatibilitet och användningsområden: Ringkabelsko är kompatibel med standard M10-terminaler och passar ledningar upp till 25,0 mm². Den är lämplig för både fordonsbruk (inklusive motorcyklar) och industriella installationer där man föredrar oskyddade metall-till-metall-anslutningar.

Identifiering: Produkten marknadsförs av JMP under artikelnummer 158.04.08. GTIN 4043981276084 kan användas vid beställning och lagerhantering samt kontroll av korrekt varuinformation.

Noteringar: Uppgifterna här täcker funktion, materialval och användning utan förpacknings- eller batchangivelse. Bedöm alltid dimensioner och krav i din konkreta installationsmiljö före montering.
