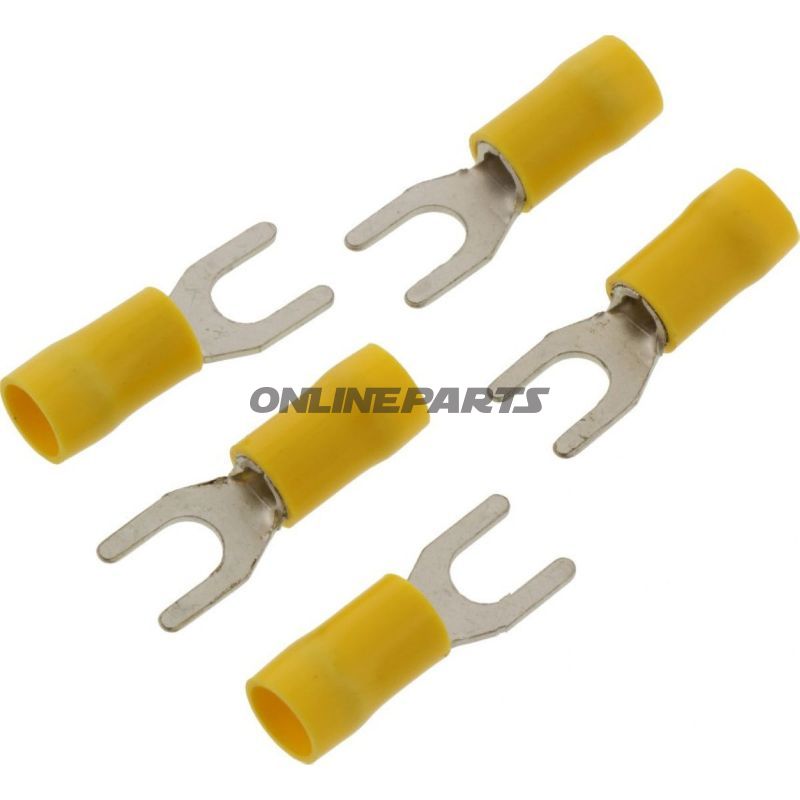

Gaffelkabelsko (fork connector) till M5 – isolerad, gul

Produktöversikt: Denna gaffelkabelsko från JMP (MPN: 158.03.27, GTIN: 4043981275315) är en isolerad fork‑connector avsedd för kabelarea mellan 4,0 och 6,0 mm² och passar skruvhål Ø 5,3 mm till M5‑anslutningar. Den levereras i praktisk förpackning med flera enheter och är designad för användning i elektriska förbindelser på motorcyklar, verkstäder och industriella applikationer där en pålitlig, skruvfast terminal behövs.

Funktion och användning:

• Gaffelformen (fork) möjliggör snabb montering under skruv- eller klämklämmor utan att behöva dra kabeln helt igenom en ringskålskläm.
• Lämplig för M5-skruvförbindelser och standardklämmor på batteri- och jordpunkter, säkringsboxar och terminalblock på motorcyklar.
• Isoleringen minskar risken för kortslutning genom att täcka kabelns avisoleringar runt förbindelsen.

Materialval och egenskaper:

• Ledande del: Forklädd blyfri metall (typiskt tinnbelagd kopparlegering) för god elektrisk ledning och korrosionsskydd under drift. Tinbeläggning förbättrar kontaktmotstånd och skyddar mot oxidation.
• Isolering: Gul plastbelagd mantlad yttre, utformad för att täcka crimprummet och ge elektrisk isolering samt viss mekanisk styrka mot böj- och vibrationspåverkan.
• Temperaturbeständighet: Angiven till cirka -75°C (motstånd vid låga temperaturer); detta indikerar materialets användbarhet i svala miljöer, men standard plastisolering kommer ha begränsningar vid höga temperaturer nära motorvärme—överväg placering i applikationer med hög värmeexponering.
• Svetsade eller lödförbindelser: Produkten är inte svetsad/loddförbindelser internt; förbindelsen uppnås genom korrekt crimpning med lämplig verktyg för att säkerställa mekanisk och elektrisk hållbarhet.

Tekniska data (översikt):

• Typ: Gaffelkabelsko (Fork connector)
• Lämplig för skruv: M5 (Ø 5,3 mm)
• Kabelarea: 4,0–6,0 mm²
• Poler: 1
• Isolerad: Ja
• Svetsade förbindelser: Nej
• Värmeavfall: Nej
• Temperaturområde (angivet): ned till -75°C

Praktiska montageanmärkningar:

• Använd korrekt crimptverktyg dimensionerat för 4,0–6,0 mm² för att undvika dåliga kontakter eller överdriven pressning av isoleringen.
• Se till att avisola kabeln till lämplig längd så att blänkande ledare fyller crimprummet utan frilagda trådar utanför manteln.
• Kontrollera att M5-skruven och underlag är rena och fria från färg/oxid och efterspänn till korrekt moment för att undvika lösa förbindelser vid vibration.
• Vid placering nära värmeelement eller avgas bör komponentens plastisolering vurderas; alternativt använd värmebeständiga terminaler eller kompletterande värmeavskärmning.

Kompatibilitet och användningsområden: JMP:s gaffelkabelsko är lämplig för elektriska reparationsuppgifter och underhåll på motorcyklar, scootrar, ATV:er och små maskiner där M5-terminaler används. På verkstäder används de för säkra jord- och strömförbindelser i säkringsboxar, batteriklämmor och sensor-/omkopplingsförbindelser.

Identifikationen: Produkten märks av varumärket JMP och kan sökas fram på MPN 158.03.27 eller GTIN 4043981275315 vid beställning eller vid förfrågningar till reservdelssortimentet.
