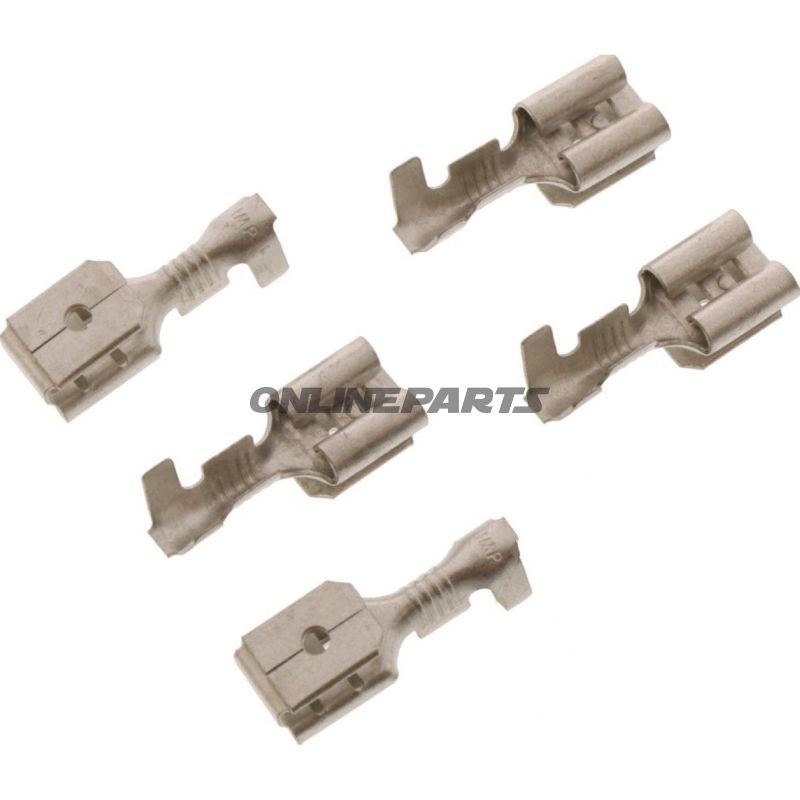

Flat Plug Distributor 0.75-1.5 JMP Förpackning 5 stycken

Plattstiftedelarsfördelare 0,75–1,5 mm² (JMP, piggyback/2-polig)

Denna plattstiftedelarsfördelare från JMP (GTIN: 4043981274646, MPN: 158.02.54) är en oisolerad, piggyback- eller multi-way-kontakt avsedd för elektriska anslutningar på motorcyklar och andra fordon där en extra avgreningsledning önskas utan att ändra den befintliga 6,3 mm plattstiftanslutningen. Produkten levereras som enskilda delar i hanterbara enheter och är utvecklad för yrkesfolk som behöver skapa stabila, mekaniskt robusta avgreningar i kabelnätet.

Funktion

• Ger möjlighet att ansluta en sekundär ledare parallellt med en befintlig 6,3 mm plattstiftanslutning med hjälp av en piggyback-konstruktion.
• Minskar behovet av lödning eller komplexa kopplingsdon genom att skapa en mekanisk kontaktpunkt för en extra ledare.
• Lämplig för distribution av ström eller signal i ljuskredslopp, tillbehör och andra lågspänningsinstallationer på motorcyklar.

Materialval och egenskaper

• Kontaktmaterial: Förgylld kopparlegering, vilket förbättrar korrosionsbeständighet och säkerställer en pålitlig elektrisk anslutning under normala driftförhållanden.
• Uisolerad design: Ingen plastisoleringsbeläggning på kontaktytan – praktisk vid trånga monteringsförhållanden, men kräver korrekt återförsikring (t.ex. krympe-/rör eller tejp) i utsatta områden för att undvika kortslutning.
• Dimensioner: Anpassad till standard 6,3 x 0,8 mm plattstift; ledararea stödjer från 0,75 mm² till 1,5 mm².
• Antal poler: 2-polig piggyback, alltså en originalanslutning plus en grenanslutning.

Tekniska detaljer

• Typ: Piggyback / multi-way-kontakt.
• Lämplig för: 6,3 mm plattstift.
• Ledarområde: 0,75–1,5 mm² (passar de flesta standardkabeltyper som används i motorcyklar).
• Svets-/lödningskrav: Det behövs inte lödning av själva kontakten; anslutningen uppnås mekaniskt. Om permanent fästning önskas kan efterbehandling med lödning eller krympeförsegling användas efter bedömning.
• Isolering: Uisolerad (ingen värmepåstrykning eller plastöverdrag på terminalen).

Praktisk användning och montering

• Tryck in den ursprungliga 6,3 mm plattstiftet i den primära fickan; grenplattstiftet monteras direkt ovanpå för att skapa en parallell anslutning.
• Kontrollera kontaktens passform och avlägsna ev. oxidskikt från kontaktpunkter vid upprepad användning för att säkerställa låg övergångsresistans.
• På grund av den oisolerade designen bör man använda lämpligt skydd (krympeflex, kabelband eller placering i skyddat utrymme) för att undvika oavsiktlig beröring eller kortslutning.

Kompatibilitet

• Standard 6,3 mm plattstiftsystem och ledare i området 0,75–1,5 mm². Typiskt kompatibel med befintliga plattstift på motorcyklar, tillbehör och instrumentering.

Brandinformation

Produkten är från JMP, en leverantör av elektriska anslutningsdelar till fordonsindustrin. GTIN (4043981274646) och tillverkarens artikelnnummer (MPN 158.02.54) kan användas vid identifiering och direkt beställning eller vid reservdelar efterfrågan.

Säkerhet och underhåll

• Eftersom terminalen är oisolerad och förgylld bör kontaktstycket skyddas mot fukt, vägsalt och mekanisk slitage för att bevara elektrisk integritet.
• Regelbunden visuell kontroll för korrosion och god mekanisk kontakt rekommenderas vid serviceeftersyn.
