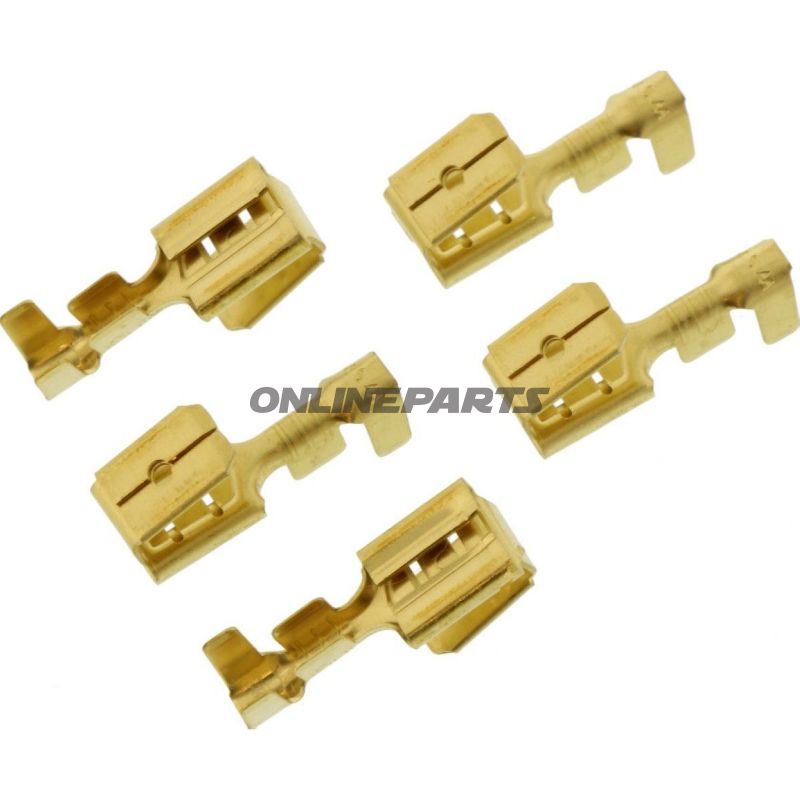

Flat Plug Distributor 0.5-1.0 JMP Förpackning 5 stycken

Flatstiftsfördelare (piggyback) för 6,3 mm flatstift — JMP

Produktförteckning: JMP flatstiftsfördelare med yttre greningskåpa och oisolerad utförande, lämplig för ledare med tvärsnitt 0,5–1,0 mm². Produkten säljs under JMP, modellnummer (MPN) 158.02.51 och identifieras med GTIN 4043981274615.

Funktion och användning: Denna typ av flatstiftsfördelare (ofta kallad piggyback- eller multi-way-connector) möjliggör att ansluta en extra ledning till en befintlig 6,3 mm flatstift utan behov av lödning. Huvudfunktionen är att skapa en mekanisk och elektrisk koppling mellan en original flatstiftsterminal och en extra anslutning, vilket gör den lämplig för eftermontering av tillbehör, parallellkopplingar eller temporära testförbindelser i elektriska kretsar på motorcyklar och fordon.

Material och konstruktion:

• Kontaktytor: Metalllegering med lämplig elektrisk ledningsförmåga och mekanisk styrka för normalt 12 V/24 V fordonsbruk. Ytbehandling kan variera, men produkttypen är vanligtvis obelagd eller lätt ytbehandlad för att säkerställa god kontakt.
• Isolering: Denna variant är oisolerad (ingen plastkappa eller värmeavveckling), vilket ger kompakt storlek och direkt tillgång till metallkontakten. Avsaknad av isolering innebär att korrekt montering och eventuellt efterföljande isolering (t.ex. krympeflex eller tejp) är nödvändig vid synliga eller utsatta installationer.
• Dimensioner: Kontaktens bredd och tjocklek är 6,3 x 0,8 mm, vilket matchar standard 6,3 mm flatstift.

Tekniska detaljer:

• Typ: Piggyback / multi-way connectorer (flatstiftsfördelare).
• Lämplig för: 6,3 mm flatstift.
• Ledningsarea: Min. 0,5 mm² — Max. 1,0 mm².
• Polaritet: 2-pol (ger möjlighet till en original och en avgående anslutning).
• Lödförbindelser: Ingen (inte avsedd för lödning vid montering).
• Isolering: Nej (oisolerad utförande).

Praktiska anmärkningar för montören:

• Eftersom fördelaren är oisolerad bör du kontrollera monteringsplatsen för gnist- eller kortslutningsrisk och använda lämplig efterisolering vid behov.
• Se till korrekt dimensionering av tillsatta ledare (0,5–1,0 mm²) för att säkerställa god kläm- och kontaktyta.
• Produkten är inte avsedd för direkt lödning eller komplett inomhus krympbehandling från fabrik; eventuell värmeskydd bör läggas till efter montering.

Kompatibilitet: Denna flatstiftsfördelare är utformad för standard 6,3 mm flatstift-system, som ofta används i bil- och motorcykel-elektronik. Den passar mekaniskt till de flesta 6,3 mm han- och hon-stift under förutsättning av korrekt ledningsdimension och normal tolerans.

Identifikation: Varumärke: JMP. MPN: 158.02.51. GTIN: 4043981274615. Dessa referenser kan användas vid beställning eller verifiering mot befintliga reservdelslistor.

Säkerhet och hållbarhet: Produktens elektriska och mekaniska hållbarhet beror på korrekt montering, korrekt val av ledardimension och efterföljande skydd mot fukt och vibration. Oisolerade kontakter är mer utsatta för korrosion och kortslutning om de används i utsatta miljöer utan extra skydd.

Leveransupplysning: Beskrivningen behandlar själva komponenten på enkel nivå; ingen förpackningsmängd eller grossistförpackningar anges här för att undvika missförstånd vid vanligt köp.
