Flat plug 1.5-2.5 4.8 mm JMP förpackning 5 styck

Gaffel-kabelsko (isol.) 0,5–1,5 mm², M4 – JMP (pakke med 5)

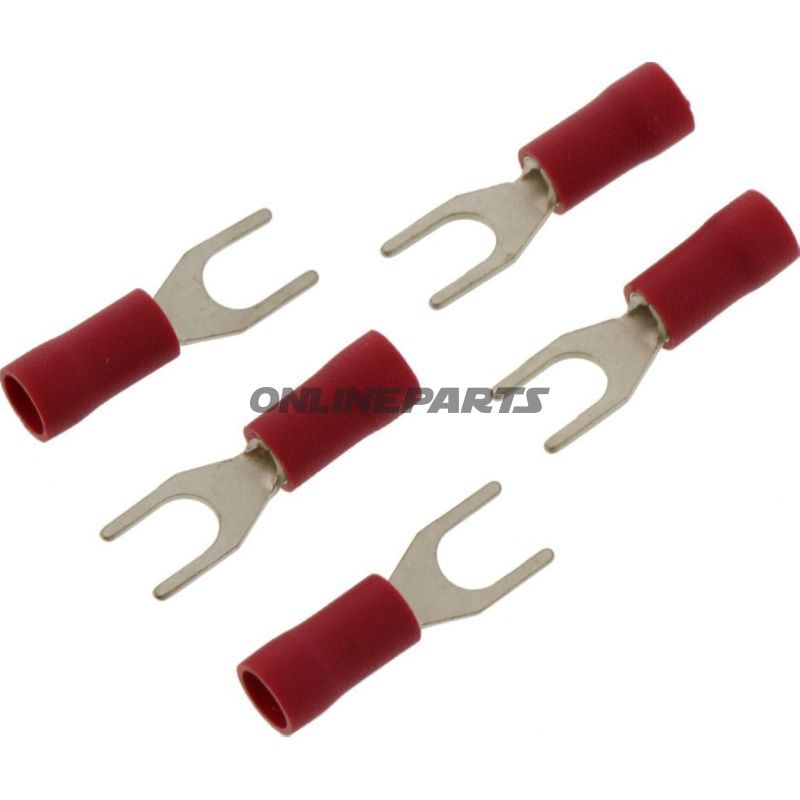

Produktoversigt: Dessa isolerade gaffel-kabelövningar från JMP (MPN: 158.03.20, GTIN: 4043981275247) är avsedda för elektriska anslutningar där ledare med tvärsnitt mellan 0,5 och 1,5 mm² ska anslutas till skruv- eller bultförbindelser med M4-genomföring. Levereras i praktisk förpackning med fem stycken.

Funktion och användning:

• Gaffeländsformen gör det möjligt att placera kabelskon runt en skruv eller ett bultöga utan att helt ta bort skruven — lämplig för kontaktanslutningar i styrtavlor, jordförbindelser och mindre strömförande kretsar i motorcyklar.
• Isoleringen ökar säkerheten mot kortslutning och beröring av den blottade kopparkontakten i installations- och underhållssituationer.
• Beräknade användningsområden inkluderar avsättning i anknytning till tändningssystem, ljusanslutningar, batteri- och jordförbindelser samt andra platser där M4-fästning används.

Material och konstruktion:

• Kärna: Metallisk kontakt utformad för mekanisk kompression runt ledarens avisolerade ände. Konstruktionen säkerställer god elektrisk kontakt utan svetsning.
• Isolering: Färgad (röd) isoleringsrör ger visuell identifikation av ledarens storlek och skyddar mot avsiktlig kortslutning. Isoleringen är avsedd för vanliga temperaturområden för motordelar.
• Temperaturbeständighet: Angiven till ca -75 °C (angevelsen hänvisar till låg temperaturbeständighet; vid typisk motordrift är materialen lämpliga, men vid höga temperaturer i motorrummet bör användningsstället bedömas).

Tekniska specifikationer (kort):

• Typ: Gaffel-kabelsko (fork connector)
• Lämplig skruv/bult: M4
• Tvärsnittsarea: 0,5–1,5 mm²
• Inre diameter vid ringsdel: ca. Ø 4,3 mm
• Isolerad: Ja
• Solderlänkning: Nej (kompressionskontakt)
• Antal poler: 1
• Temperaturmotstånd: angivet låga temperaturer -75 °C
• Färg: Röd

Kompatibilitet och installationsanmärkningar:

• Utformad för ledare inom det angivna tvärsnittsområdet; användning av för tunna eller för tjocka ledare kan kompromissa mekanisk låsning och elektrisk kontakt.
• Monteras vanligtvis med en lämplig kabelsko-presser för att säkerställa korrekt kompression av ledaren. Efter pressning bör man visuellt kontrollera att isoleringen inte har spruckit, och att metallkontakten sitter fast på ledaren.
• Vid placering nära värmeelement eller i motorrummet bör materialernas temperaturklass bedömas i förhållande till lokala förhållanden.

Brand och identifikation: Produkten levereras av JMP (MPN 158.03.20). GTIN 4043981275247 kan användas vid reservdelar- och logistikuppslag för exakt identifikation.

Föremålsanmärkningar: Information kommer från tillverkarens tekniska data. Ange­lsen "pakke med 5" beskriver den tillhandahållna enhetspakningen; hänvisas till ovanstående tekniska data för användningsgränser och korrekta monteringsmetoder.
