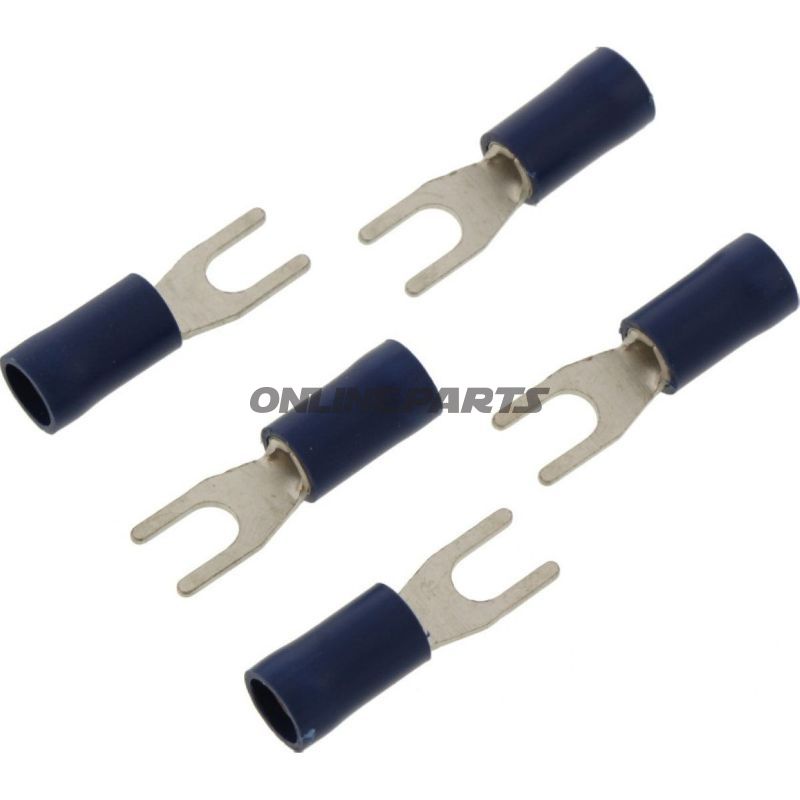

Flat plug 1.5-2.5 2.8 mm JMP förpackning 5 styck

Gaffel-kabelsko (isolerad) till M3 — för 1,5–2,5 mm² ledare

Produkt: JMP gaffel-kabelsko, isolerad. Produkten marknadsförs under varumärket JMP och har producentnummer (MPN) 158.03.16 samt GTIN 4043981275209.

Dessa gaffel-kabelskor är avsedda för elektriska anslutningar där en gaffelformad terminal gör det möjligt att fästa kabeln kring en skruv- eller bultkontakt utan att behöva ta bort skruvförbindelsen helt. De används typiskt på chassi- och signalpaneler, jordförbindningar och andra punkter där en snabb och mekaniskt pålitlig anslutning till en M3-skruv är nödvändig.

• Lämplig ledartvärsnittsarea: 1,5–2,5 mm².
• Inre håldiameter för skruven: Ø 3,7 mm (passar till M3-skruv/bult).
• Isolering: Ja — den isolerande kroppen skyddar mot oavsiktlig kortslutning och ger mekaniskt stöd vid krymppunkten.
• Antal poler: 1-ledare per terminal.
• Temperaturbeständighet: Angiven ned till −75 °C (uppgift ur tekniska specifikationer; praktisk användning bör bedöma sammanlagd temperaturpåverkan från omgivningar och omgivningens värme- och kemikaliebeständighet).
• Sammansättning och förbindelser: Icke-svetsad/icke-loddet förbindelseområde — designad för mekanisk krympning eller presskrimpning vid användning av lämpligt verktyg.

Materialval och egenskaper: Själva gaffelteffekten är normalt tillverkad i tinnbelagt koppar eller motsvarande ledningsmaterial för att säkerställa god elektrisk ledningsförmåga och korrosionsbeständighet. Den isolerande delen är utförd i en halksäker plast (typiskt PVC- eller nylonbaserat material beroende på leverantör), färgad blå för att indikera ledartvärsnittsintervall (1,5–2,5 mm²). Isoleringen skyddar mot mekaniskt slitage och kortslutning, men är inte angiven som varmsmältbar.

Montering och användning: För korrekt montering ska ledarens avisolerade ände sättas helt in i krympekulans hylsa och krympas med ett passande krympverktyg för elektriska terminaler. Kontrollera att krympningen är mekaniskt fast och att ledningen inte kan dras ut. När terminalen fästs under en M3-skruv bör skruvhuvud och underlag vara rena från oxid och säkra god kontaktyta.

Kompatibilitet och praktiska anmärkningar: Terminalen är avsedd för standard M3-skruvförbindelser och för ledare inom det angivna tvärsnittet. Den är lämplig att använda i vanliga installationsmiljöer och fordonsinstallationer, men utvärdera alltid kemisk och termisk motstånd i specifika tillämpningar. Eftersom förbindelsen inte är lödförbindelse är korrekt krympeteknik avgörande för en långsiktigt hållbar elektrisk kontakt.

Tekniska data (sammanfattning):

• Typ: Gaffel-kabelsko (Fork-anslutning)
• För skruv: M3 (hål Ø ca. 3,7 mm)
• Ledningsområde: 1,5–2,5 mm²
• Isolerad: Ja
• Svetsad/loddfri: Nej
• Värmekrymppning: Inte angivet
• Antal poler: 1
• Temperaturbeständighet: ned till −75 °C (angivet)

Varumärket JMP och MPN 158.03.16 gör det möjligt att identifiera exakt denna typ av terminal i reservdelssedlar och vid återbeställning. GTIN 4043981275209 kan användas för lagerstyrning och sökning i inköpssystem.
