Flat plug 1.0-2.5 2.8 mm Innehåll 50 2.8X0.8 KOSTAL

Flatkontakt 2,8 x 0,8 mm för ledare 1,0–2,5 mm² (KOSTAL SLK kompatibel)

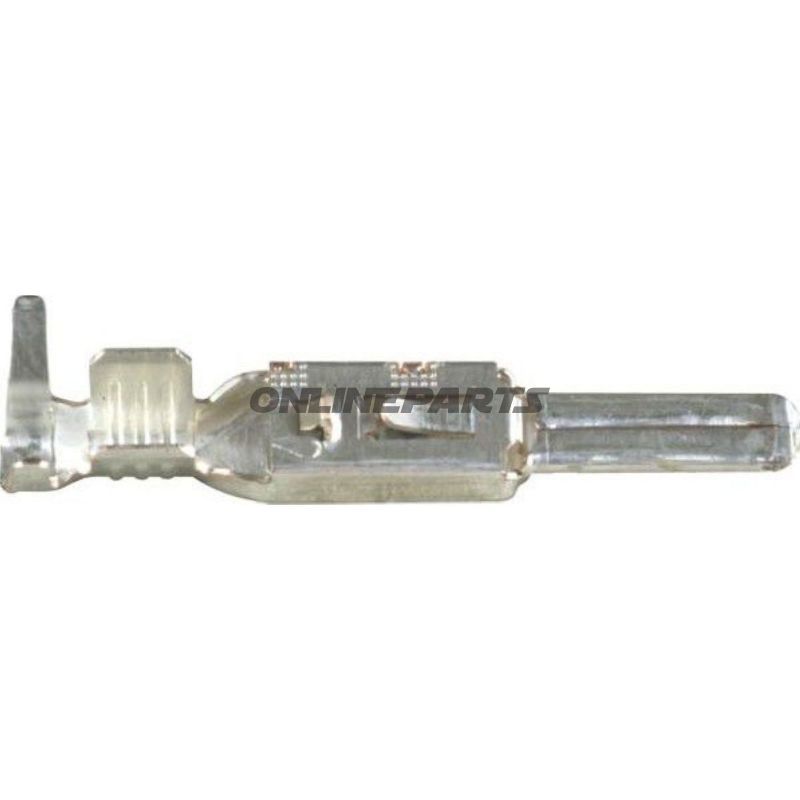

Produkt: Flatkontakt / han-kontakt 2,8 x 0,8 mm (klämma till sensorslem-kontakt). MPN: 158.51.32. GTIN: 4026736099114.

Denna flatkontakt är utformad för elektriska anslutningar där plats och låg profil är viktiga, exempelvis i kontaktmoduler och sensorsamlingar som använder KOSTAL SLK 2,8-system. Kontakten är utförd som en enkelpolig han-kontakt med måttet 2,8 × 0,8 mm och är lämplig för ledare i området 1,0–2,5 mm² (rekommenderad maximal tvärsnittsarea vid angivna specifikationer 1,5 mm²).

• Funktion: Mekaniskt låsbar flatkontakt för snabb anslutning/friläggning i sammansatta kontaktförbindelser, särskilt till sensorskontakter där plana lameller skapar kontaktytan.
• Kontaktmaterial och yta: För Silverbelagd kontaktyta, vilket förbättrar ledningsförmåga och korrosionsmotstånd jämfört med obearbetat metall i normalt driftmiljö.
• Temperaturbeständighet: Tåler upp till 170 °C max (angiven temperatur för komponenten under drift eller vid krympning/montage).
• Isolering och konstruktion: Inte isolerad i sig själv (öppen metallflatkontakt). Designad utan värmesammansmältning och utan lödtillförsel — avsedd för krympförbindelse/pressning.
• Antal poler: 1-pol.

Materialvalet är avstämtt till applikationer där pålitlig elektrisk kontakt och mekanisk stabilitet är nödvändigt utan extra isoleringskappa på själva stommen. Silverbeläggningen ger låg kontaktmotstånd och ökat motstånd mot oxidering jämfört med obearbetade kontakter. Krympproppen (HERTH+BUSS krympkontaktutförande, som angivet i originaltexten) möjliggör fast mekanisk och elektrisk anslutning vid korrekt krympning med lämpligt verktyg.

Tekniska nyckeldata (kort):

• Kontaktmått (BxH): 2,8 × 0,8 mm.
• Lämpligt ledningsområde: 1,0–2,5 mm² (angivet maximalt tvärsnitt i beskrivningen); praktisk användning och tabellindelning anger 1,5 mm² som relevant arbetsområde för kontaktens dimensionering.
• Temperaturområde: upp till 170 °C.
• Isolerad: Nej. Lödtillförsel: Nej. Heat-shrink: Nej.
• Typ: Spade/flat male (han-kontakt) till KOSTAL SLK 2,8-system.

Kompatibilitet: Utformningen motsvarar standard KOSTAL SLK 2,8-kontaktsystem och används typiskt i kabeländar, sensorsladdningar och elektriska modulinstallationer där KOSTAL-kontakt används. Vid utbyte eller reparation rekommenderas kontroll av kontaktmått (2,8 × 0,8 mm) och ledningsdimension för att säkerställa korrekt mekaniskt passform och elektrisk kontakt.

Montering och hantering: Kontakten är avsedd för krympmontering med lämplig krymptång för fasta elektriska förbindelser. Använd rätt krympprofil för kabelns tvärsnitt för att undvika dålig kontakt eller mekanisk svaghet. Eftersom kontakten inte är isolerad, bör lämplig isolering eller hus/avdelningskappa användas i slutinstallationen om miljön kräver det.

Identifiering: Produktens tillverkardesignering i materialtext hänvisar till HERTH+BUSS-utgåva och KOSTAL-kompatibilitet. GTIN 4026736099114 och MPN 158.51.32 kan användas för entydig identifiering vid inköp eller bifogade reservdelslistor.
