Flat Plug 0,5-1,5 6,3 mm JMP Förpackning 5ST ALTN1580744/789

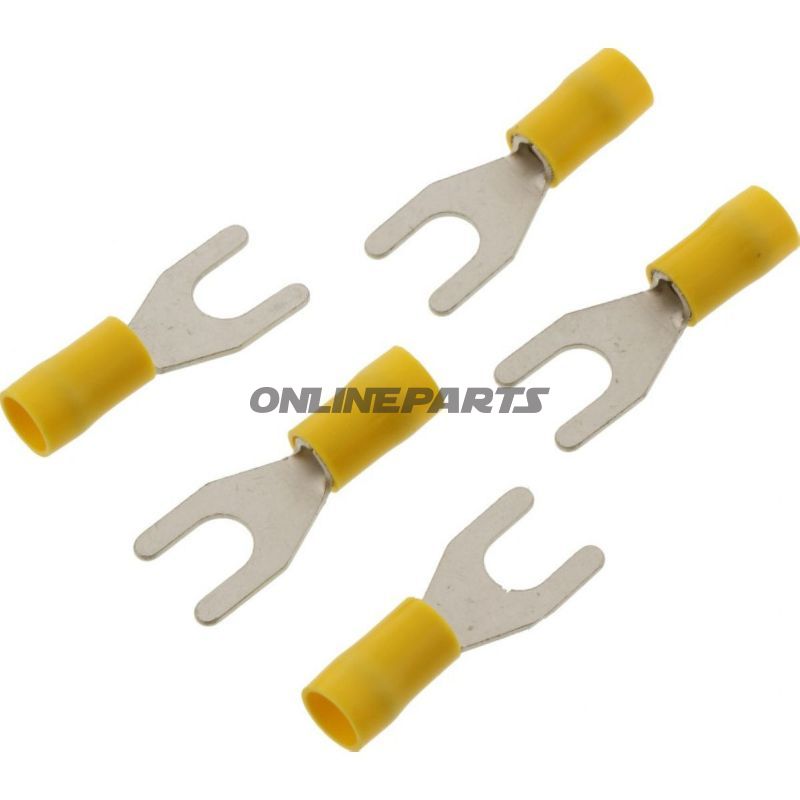

Gaffel-kabelsko (fork connector) 4,0–6,0 mm² till M6 – isolerad, JMP (GTIN: 4043981275346, MPN: 158.03.30)

Detta produkt är en isolerad gaffelkabelsko (fork connector) från JMP, avsedd för elektriska kopplingar där ledningen snabbt och säkert kopplas till en M6-skruv eller -bult. GTIN 4043981275346 och tillverkarens artikelnummer (MPN) 158.03.30 anger den specifika varianten med gul isolering och en inre ringdiameter på 6,4 mm.

Funktion

• Gaffel- eller plattgafelform gör att kabelsko-möjligheten kan skjutas in runt en skruv utan att helt ta bort skruvhuvudet, vilket förenklar montering och demontering i trånga utrymmen.
• Designad för enpolig anslutning mellan ledare och chassi eller andra elektriska punkter, typiskt till jordförbindelse eller referensjord.
• Isoleringen minskar risken för kortslutning vid oavsiktlig kontakt med närliggande metalldelar.

Material och egenskaper

• Ledande del: metalldes (vanligt tinnpläterad koppar i denna typ) som ger god elektrisk ledningsförmåga och motstånd mot korrosion under normal drift. Förbindelsen är inte lödd (soldered connections: nej), vilket innebär att mekanisk krympning används vid montering.
• Isolering: gul, tillverkad av plastmaterial med temperaturtålighet ned till -105 °C angivet, vilket täcker låga temperaturer vid förvaring och drift. Isoleringen skyddar ledande delar och underlättar hantering för tekniker.
• Dimensioner: lämplig för ledararea 4,0–6,0 mm² med en inre ringdiameter på cirka 6,4 mm, avsedd för M6-fäste.

Tekniska data (utvalda)

• Typ: Gaffel-kabelsko (fork connector)
• Passform för skruv/bult: M6
• Ledararea: 4,0–6,0 mm²
• Inre ringdiameter: ø 6,4 mm
• Isolerad: ja (gul)
• Loddförbindelse: nej (krimp)
• Antal poler: 1
• Temperaturbeständighet: angiven ned till -105 °C

Användning och kompatibilitet

• Lämplig för motorcykel-elarbete, chass- och jordförbindelser, batteriterminaler eller andra punkter med M6-fäste.
• Används typiskt av mekaniker och teknisk personal vid reparation, underhåll eller ändringar i ledningsnätet där en säker, avtagbar anslutning till skruv önskas.
• Passar till enkelledare inom angivet tvärsnittsområde; vid flertrådig kabel rekommenderas korrekt avrinnings-/hylsbehandling och korrekt krympningsteknik för att säkerställa mekanisk och elektrisk kontakt.

Monteringstips

• Avstripa kabeln till lämplig längd, sätt in ledarna helt i den metalliska krympsdelen och använd en korrekt dimensionerad krympverktyg för att uppnå pålitlig anslutning.
• Säkerställ att isoleringen inte kläms vid krympning, så isolationsmaterialet behåller sin skyddande funktion.
• Kontrollera efter montering att anslutningen sitter fast på M6-skruven och att inga ledande delar är exponerade som kan orsaka kortslutning med närliggande komponenter.

Varumärke och identifikation

Produkten levereras av JMP och identifieras med MPN 158.03.30 och GTIN 4043981275346. Dessa uppgifter är användbara vid beställning eller för att säkerställa att den valda kabelsko matchar befintliga komponenter i ditt system.
